Калибры-пробка

Калибр-пробка

Калибр-пробка — это предельный бесшкальный инструмент для проверки внутренних цилиндрических поверхностей и внутренней резьбы деталей. Его вводят в контролируемое отверстие, и по степени прохождения определяют, укладывается ли размер в заданное поле допуска. Метод быстрый, однозначный и не требует от оператора специальных навыков работы с микрометрами или нутромерами.

В каталоге ALTUS представлены гладкие калибры-пробки для контроля диаметров отверстий и резьбовые пробки для проверки внутренней метрической, дюймовой, трубной и специальной нарезки. Подбираем инструмент строго по номиналу, шагу, полю допуска и классу точности — даже нестандартные позиции. Если вы планируете купить калибр-пробку, начните с передачи параметров, и мы рассчитаем оптимальный комплект.

Гладкая калибр-пробка: проверка отверстий

Гладкая калибр-пробка предназначена для контроля внутреннего диаметра отверстий в корпусах, втулках, фланцах и других деталях. Конструктивно это стержень с двумя измерительными наконечниками на общей рукоятке. Проходная сторона (ПР) соответствует наименьшему предельному размеру отверстия, непроходная (НЕ) — наибольшему. Если ПР входит свободно, а НЕ останавливается у кромки, деталь годна.

Диапазон номинальных размеров гладких моделей — от 1 до 500 мм, квалитеты от IT6 до IT17. Вставки малых диаметров (до 50 мм) выполняют цельными с коническим хвостовиком, а для размеров свыше 50 мм используют листовые (неполные) конструкции, снижающие вес инструмента. Материал — закаленная сталь с твердостью HRC 58-63 и шероховатостью рабочей поверхности не хуже Ra 0,08 мкм.

Стандарты, определяющие конструкцию гладких пробок: ГОСТ 14807-69 (двусторонние с вставками), ГОСТ 14810-69 (вставки от 3 до 50 мм), ГОСТ 14815-69 (насадки для крупных размеров). Допуски регламентирует ГОСТ 24853-81. При заказе важно указать не только номинальный диаметр, но и квалитет — именно от него зависят исполнительные размеры рабочих сторон ПР и НЕ.

Резьбовая калибр-пробка: контроль внутренней нарезки

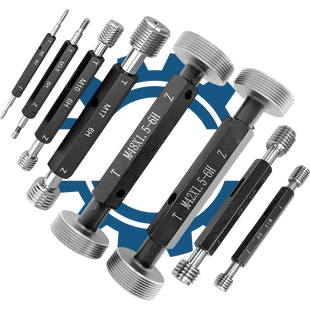

Резьбовая калибр-пробка служит для проверки параметров внутренней резьбы: среднего диаметра, шага и профиля. Инструмент ввинчивают в контролируемое отверстие. Проходная сторона (ПР) обязана войти на полную длину свинчивания без усилия, а непроходная (НЕ) — задержаться в пределах двух витков. Глубокое проникновение НЕ-стороны указывает на брак.

Ассортимент резьбовых пробок-калибров охватывает метрическую M (ГОСТ 17756-72), трубную G (ГОСТ 18922-73), дюймовую UNC/UNF/UNEF (ASME B1.2), трапецеидальную Tr (ГОСТ 10071-89) и другие типы нарезки. Для каждого вида существуют свои классы точности и исполнительные размеры. Перед тем как купить резьбовую пробку, важно указать полное обозначение резьбы, включая направление (правая или левая LH).

Помимо рабочих, в систему контроля входят контрольные средства для поверки колец: КПР-ПР, КПР-НЕ, КНЕ-ПР, КНЕ-НЕ и инструменты износа КИ. ALTUS формирует заказы с учетом полной цепочки метрологического обеспечения.

Нужен расчет комплекта? Передайте обозначение резьбы или чертеж — инженеры ALTUS подготовят предложение под вашу задачу.

Как пользоваться калибром-пробкой: пошаговый алгоритм

Вопрос как пользоваться калибром-пробкой возникает у каждого, кто впервые сталкивается с допусковым контролем. На практике процедура проста и занимает несколько секунд. Важно соблюдать чистоту поверхностей и не допускать перекосов при введении инструмента в отверстие. Последовательность действий.

1. Очистить деталь и инструмент от масла, стружки и абразивных частиц. Убедиться, что на рабочих поверхностях нет забоин.
2. Ввести проходную сторону (ПР) в отверстие без усилия — под собственным весом или легким нажатием руки. Перекосы недопустимы.
3. Если ПР вошла полностью, размер не вышел за нижнюю границу допуска. Перейти к следующему шагу.
4. Попробовать ввести непроходную сторону (НЕ). Она должна остановиться у входа в отверстие, допускается лишь легкое касание первых витков для резьбовых.
5. Если обе стороны отработали корректно — деталь годна. Результат записать в журнал контроля.

Для получения достоверных данных все замеры рекомендуется выполнять не менее трех раз в одинаковых условиях. Категорически запрещено прикладывать чрезмерную силу — это ведет к преждевременному износу и ложным результатам.

Где применяют калибры-пробки

Калибр-пробка востребован на любом участке, где требуется контроль отверстий или внутренней резьбы. Основные направления использования.

• Машиностроение: проверка посадочных отверстий в корпусах редукторов, насосов, компрессоров и станочных узлов.
• Автомобилестроение: контроль гильз цилиндров, отверстий под подшипники, резьбовых гнезд свечей и датчиков.
• Приборостроение: верификация малых отверстий и резьб в механизмах точных приборов и оптических модулей.
• Гидравлика и пневматика: проверка внутренней резьбы корпусов распределителей, клапанов и штуцерных гнезд.
• Энергетика: контроль резьбовых отверстий в корпусах задвижек, крышках теплообменников и фланцевых узлах.
• Ремонтные участки: оценка годности отверстий при капитальном ремонте станков, двигателей и агрегатов.

В каждой из этих сфер правильно подобранная пробка-калибр обеспечивает быстрый и объективный контроль без сложных измерительных процедур. Особенно ценят такой подход службы ОТК на серийных производствах, где за смену проходят сотни деталей.

Как выбрать подходящий инструмент

Первый шаг — определить тип: гладкая пробка-калибр для цилиндрических отверстий или резьбовой вариант для нарезки. Второй — указать номинальный размер и поле допуска: для гладких это квалитет (H7, H8 и т.д.), для резьбовых — тип резьбы, шаг, класс точности (6H, 7H, 2B и др.).

Третий момент — контрольные средства поверки. При интенсивной эксплуатации рабочие поверхности изнашиваются, и без периодической проверки контрольными средствами КИ и КПР есть риск пропустить бракованные детали. Цена контрольного комплекта несопоставимо мала по сравнению с убытками от скрытого брака. Периодичность поверки зависит от объемов контроля — при серийном производстве рекомендуется проверять рабочий инструмент каждую смену.

Выбирая, где купить калибр-пробку недорого и с гарантией соответствия, обращайте внимание на наличие сертификатов. Каждая позиция из каталога ALTUS снабжена документацией. Для постоянных клиентов и крупных партий предусмотрены условия, позволяющие приобрести инструмент без переплат.

Затрудняетесь с выбором? Отправьте спецификацию в ALTUS — подберем точно под параметры и объемы вашего производства.

Купить калибр-пробку с доставкой по Украине

ALTUS специализируется на комплексном снабжении производств метрологическим инструментом и оснасткой для металлообработки. У нас можно купить резьбовую калибр-пробку и гладкую калибр-пробку по выгодным условиям. Цена рассчитывается индивидуально с учетом типоразмера, типа нарезки и объема заказа — запросите расчет через сайт. Для постоянных клиентов фиксируем номенклатуру, что ускоряет каждый повторный заказ и позволяет приобрести инструмент дешево за счет объема.

Заказы принимаем и отправляем по всей Украине: Киев, Харьков, Одесса, Днепр, Львов, Запорожье, Кривой Рог, Николаев, Винница, Полтава, Черкассы, Хмельницкий, Житомир, Ивано-Франковск, Тернополь, Ровно, Луцк, Ужгород, Черновцы, Кропивницкий, Сумы и другие населенные пункты. Работаем с предприятиями любого масштаба — от ремонтной мастерской до серийного завода, где важна недорогая и точная оснастка для повседневного контроля.

Оформите запрос на сайте ALTUS — подготовим комплектацию пробок для вашего предприятия и обеспечим оперативную отправку.
