Калибры измерительные

Измерительные калибры в Украине

Калибры — это специализированные средства контроля, которые дают быстрый и однозначный ответ по допуску детали. Они не заменяют измерения там, где требуются точные числовые значения, но снимают спор на месте: проходит деталь или нет. В поточном производстве это решает больше, чем кажется.

Когда партия идёт сериями, лишние минуты превращаются в простой оборудования. Поэтому измерительные калибры размещают рядом со станком, на участке ОТК и в инструментальном хозяйстве. Проверка занимает минимум времени, вывод понятен, результат повторяем.

Если вы планируете купить калибры для участка, откройте каталог и соберите список параметров. После этого свяжитесь с нами, чтобы быстро сверить стандарт и формат поставки. Такой подход позволяет убрать лишние итерации ещё до этапа закупки.

Применение измерительных калибров: где они дают самый быстрый контроль

Измерительные калибры используют там, где важна повторяемость и требуется однозначный результат без длительных измерений. Они особенно полезны в серийном производстве и на участках, где результат должен быть понятен сразу: деталь соответствует допуску или нет. За счёт этого снижается влияние человеческого фактора и быстрее выявляются отклонения.

Чаще всего их применяют в следующих сферах:

Машиностроение и металлообработка — проверка резьбы, посадок, отверстий и валов в потоке.
Инструментальные и механосборочные цехи — приёмка деталей перед сборкой и контроль взаимозаменяемости.
Производство гидро- и пневмосистем — проверка резьбовых и посадочных соединений, где важна герметичность.
Энергетика и приборостроение — контроль точных размеров и профилей в ответственных узлах.
Сервисные и ремонтные подразделения предприятий — быстрая проверка деталей после восстановления и обработки.
Контрактное производство и мастерские — стабильный контроль партий без сложных метрологических процедур.
Оборонная и смежные отрасли — контроль критических соединений, где важна надёжная сборка без неожиданностей.

Какие группы калибров представлены в каталоге

В каталоге представлены калибры для контроля различных типов соединений и посадок. Инструмент используется для проверки соответствия деталей установленным стандартам и допускам в серийном и индивидуальном производстве. Контроль, как правило, выполняется по принципу ПР / НЕ (проходной / непроходной), который в международной практике обозначается как GO / NO-GO. Такой метод позволяет быстро определить, соответствует ли резьба, отверстие или профиль заданным параметрам.

В каталоге выделены три основные группы калибров.

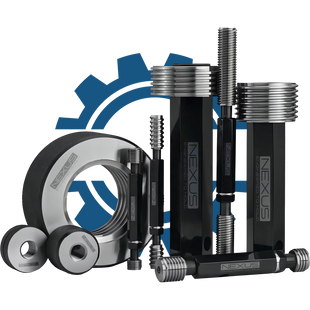

1. Калибры резьбовые

Используются для контроля внутренней и наружной резьбы по принципу GO / NO-GO. Позволяют проверять соответствие профиля, шага и среднего диаметра резьбы установленным стандартам.

В каталоге представлены калибры для основных стандартов резьбы, в том числе метрической резьбы M, дюймовой унифицированной UNC, UNF, UNEF, трубной цилиндрической BSPP (G) и NPS, NPSM, NPSF, трубной конической BSPT (R, Rc) / PT, а также NPT, NPTF. Кроме того, предусмотрены решения для трапецеидальной резьбы TR, ACME, PZ, упорной резьбы S, а также для специальных резьб PZ и W, применяемых в вентильной и газовой арматуре.

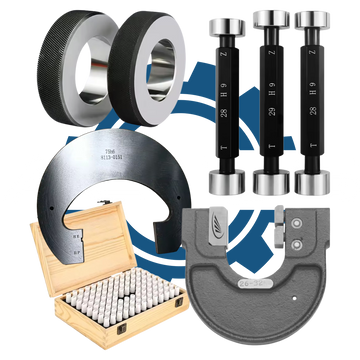

2. Калибры гладкие

Применяются для контроля отверстий и валов без резьбы. Используются для проверки диаметров и посадок в соответствии с заданными допусками.

В эту группу входят гладкие пробки, кольца, калибры-скобы (регулируемые и нерегулируемые), а также инструмент для проверки конических посадок, в частности конусов Морзе MT и инструментальных конусов 7:24 (ISO, BT, SK, CAT).

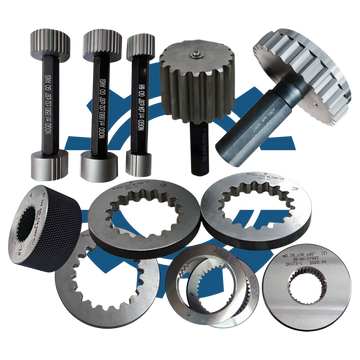

3. Калибры для шлицевых соединений

Предназначены для контроля шлицев и профильных соединений, где важна не только номинальная геометрия, но и точность профиля. Такие калибры применяются для проверки правильности посадки деталей и обеспечения надёжной передачи крутящего момента в шлицевых соединениях.

Резьба: предельная проверка без лишних расчётов

Контроль резьбы чаще всего строится на паре проходной / непроходной. Проходная сторона должна входить свободно и без усилий. Непроходной калибр, в свою очередь, должен остановиться там, где заканчивается допуск. В этом и состоит практический смысл пары GO / NO-GO: быстро, без трактовок и без споров.

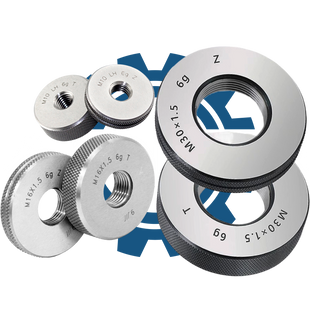

В каталоге ALTUS представлены резьбовые калибры-кольца и пробки ПР / НЕ (GO / NO-GO) для контроля наиболее распространённых стандартов резьбы. Среди них метрическая резьба M, дюймовая унифицированная UNC / UNF / UNEF, трубная цилиндрическая BSPP (G) и NPS / NPSM / NPSF, трубная коническая BSPT (R, Rc) / PT, а также NPT / NPTF. Для силовых передач и механизмов применяются калибры для трапецеидальной резьбы TR / ACME / PZ и упорной резьбы S, а для отдельных отраслей предусмотрены решения для специальных резьб PZ и W, используемых в вентильной и газовой арматуре.

Если требуется калибр для проверки резьбы по конкретному чертежу, важны четыре параметра: номинальный размер, шаг, поле допуска и направление резьбы. После этого выбирается формат исполнения — кольцо для наружной резьбы или пробка для внутренней. Иногда целесообразно сразу брать комплект, чтобы полностью закрыть задачу контроля.

Отверстия и валы: гладкий контроль, который экономит смену

В посадках без резьбы основная проблема — стабильность диаметра. Здесь помогают пробки и кольца, а для серийного контроля часто используют регулируемые скобы. В разделе гладких калибров отдельно указаны посадки H7, H8, g6, F7 и другие — именно те случаи, где отклонение даже на доли миллиметра может нарушить сборку.

Для контроля отверстий чаще применяют гладкие пробки. Для валов удобнее кольца или скобы, когда требуется быстрый контроль без постоянных перестановок инструмента. Такой подход особенно полезен в ремонте и в метрологических службах предприятий, где калибр — это не теория, а повседневная практика.

По сути это тот самый измерительный инструмент-калибр, который снимает вопрос за секунды. На участке его часто называют просто калибр. Суть остаётся той же: проверка чёткая, результат повторяемый.

Конусы и шлицы: контроль геометрии там, где ошибка стоит дорого

Конические посадки предъявляют высокие требования. От них зависят биение, жёсткость зажима и ресурс узлов. В разделе конических решений ALTUS выделены группы для конуса Морзе и для конусности 7:24, применяемой в системах SK / BT / CAT и по стандарту ISO 7388. Также предусмотрена отдельная категория для других конусов, которые обычно изготавливаются по стандарту заказчика или по чертежу.

Шлицевые соединения отвечают за передачу крутящего момента и центрирование. Поэтому для приёмочного контроля используют шлицевые пробки и кольца, а также комплекты ПР / НЕ. Отдельно выделены профили: эвольвентные по DIN 5480 / 5482, прямобочные по DIN 5481 и ГОСТ, а также специальные варианты типа serration.

Если вы строите систему контроля, обращайте внимание на исполнение калибров. На страницах ALTUS указаны рабочие, контрольные и калибры для проверки износа. Это помогает не только проверять детали, но и отслеживать состояние самого инструмента контроля.

Как подобрать калибр без лишних итераций

Определите задачу проверки: резьба, гладкий диаметр, конус или шлицевой профиль.
Уточните стандарт и тип соединения (например, метрическая или трубная резьба, посадка для отверстия или вала).
Определите ключевые параметры: номинальный размер, шаг (для резьбы), поле допуска, направление (правая / левая).
Выберите формат исполнения: калибр-пробка, кольцо, скоба, комплект ПР / НЕ (GO / NO-GO) или набор.
Решите, какой уровень применения требуется: рабочий калибр для производства или контрольный для проверки рабочих калибров.
Учитывайте условия участка: серийность производства, частоту проверок, риск износа и требования к повторяемости результата.
Если деталь нестандартная — подготовьте чертёж или эскиз и сразу передайте его для подбора или изготовления.

Стоимость и специальные исполнения: где заканчивается экономия

Вопрос стоимости калибров возникает часто — и это нормально. Однако цена в таких изделиях зависит не только от материала. На неё влияет профиль, класс точности, стандарт, а также формат поставки: одиночный инструмент или комплект.

В серийном производстве иногда выгоднее сразу приобрести правильную пару калибров, чем позже перестраивать систему контроля.

Когда стандарт не закрывает задачу, применяется изготовление по конкретному узлу. На страницах ALTUS описаны варианты специальных решений по чертежу для конусных, гладких и шлицевых разделов, а также возможность изготовления калибров для нестандартных резьб.

В таких случаях речь идёт об изготовлении калибров по требованиям заказчика, когда контроль нужен под конкретную посадку и конкретный производственный процесс.

Если вы сомневаетесь, какой предельный калибр выбрать, не тратьте время на долгие обсуждения внутри цеха. Свяжитесь с нами и передайте параметры детали. Мы уточним стандарт, формат и комплектность, чтобы система контроля работала в реальном производственном цикле, а не только на бумаге.

Готовы заказать калибры в ALTUS

Когда нужен результат без лишних слов, лучше действовать сразу. Оформите заказ на официальном сайте нашей компании или отправьте параметры детали, чтобы мы быстро подобрали нужную позицию.

Если требуется купить калибр для серийного производства или ремонта, наши специалисты помогут с подбором и согласованием спецификации.

Партнёрство в контроле всегда практично: сегодня вы закрываете задачу проверки, а завтра получаете меньше неожиданных проблем на сборке. Если вам важны стабильные поставки и понятная техническая поддержка — давайте работать вместе. Мы подберём оптимальную конфигурацию системы контроля под ваш производственный процесс.
