Калибры для трубной конической резьбы NPT, NPTF

Калибры для трубной конической резьбы NPT, NPTF — это контрольный инструмент для проверки американской дюймовой трубной резьбы с коническим профилем. Такие калибры применяют для контроля внутренней и наружной резьбы на штуцерах, фитингах, переходниках, корпусных деталях, трубопроводной арматуре и узлах импортного оборудования.

NPT — американская трубная коническая резьба общего назначения. Она широко применяется в гидравлике, пневматике, машиностроении, энергетике, ремонтном производстве и сервисном обслуживании оборудования. Для герметизации NPT-соединений обычно используют уплотнительную ленту, пасту или другой герметик.

NPTF — трубная коническая резьба типа Dryseal. Ее профиль рассчитан на более плотный контакт витков, поэтому такая резьба применяется в соединениях, где важна повышенная герметичность. На практике NPTF часто встречается в топливных, масляных, пневматических и гидравлических системах.

В каталоге ALTUS представлены резьбовые калибры-пробки и калибры-кольца NPT и NPTF в типоразмерах от 1/16 до 6 дюймов. Калибры используются для быстрой проверки соответствия резьбы заданному номиналу, количеству ниток на дюйм TPI, серии резьбы и исполнению ПР/НЕ.

В промышленной практике для расширенного контроля трубной конической резьбы NPT/NPTF также применяют специализированные калибры L1, L2, L3, а для Dryseal-резьбы NPTF — калибры контроля усечения вершин и впадин профиля: Crest Check, Root Check, 3-step и 6-step gages. Обозначения MN, MNT, B, BT, MX, MXT на 6-step калибрах не являются отдельными типами резьбы или размерами; это контрольные ступени для оценки минимального, базового и максимального усечения профиля после проверки основным калибром L1. В этом разделе представлены базовые резьбовые калибры-пробки и калибры-кольца NPT/NPTF в исполнении ПР/НЕ; специализированные L1/L2/L3, crest/root и 3-step/6-step калибры подбираются отдельно по чертежу, стандарту или техническому заданию.

Чем NPT отличается от NPTF

NPT и NPTF внешне очень похожи: обе системы относятся к американским трубным коническим резьбам, имеют дюймовое обозначение размера и количество ниток на дюйм. Из-за этого их легко перепутать при подборе инструмента или проверке детали.

Ключевое отличие — в требованиях к герметичности и профилю резьбы. NPT обычно работает вместе с дополнительным уплотнением. NPTF рассчитана на более плотное сопряжение витков и может применяться там, где нужно снизить зависимость от дополнительного герметика.

Для контроля важно использовать именно тот калибр, который соответствует маркировке на чертеже или в технической документации. Калибр NPT не следует автоматически применять для проверки NPTF, и наоборот. Даже если размер и TPI совпадают, требования к профилю и посадке могут отличаться.

Какие калибры представлены в категории

В этой категории собраны два основных типа контрольного инструмента:

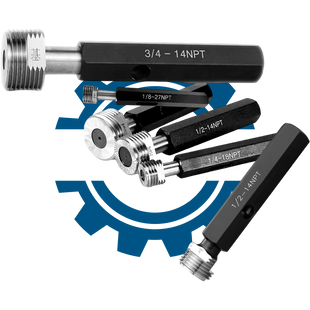

Калибр-пробка резьбовая NPT / NPTF — применяется для контроля внутренней трубной конической резьбы. Такой калибр проверяет, соответствует ли резьбовое отверстие нужному номинальному размеру, количеству ниток на дюйм и серии резьбы.

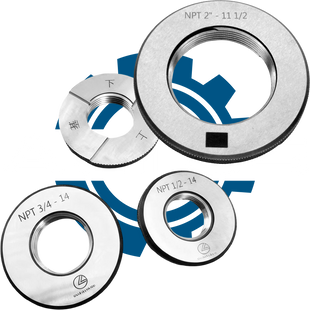

Калибр-кольцо резьбовое NPT / NPTF — применяется для контроля наружной трубной конической резьбы. Его используют для проверки резьбы на штуцерах, ниппелях, переходниках, фитингах, патрубках и других деталях с наружным резьбовым профилем.

Обозначение ПР/НЕ означает наличие проходной и непроходной стороны контроля. Проходная сторона подтверждает возможность правильного свинчивания, а непроходная помогает выявить выход резьбы за допустимые пределы.

Расшифровка маркировки NPT и NPTF

Типовое обозначение имеет вид:

1/8-27 NPT
1/2-14 NPTF
1 1/2-11.5 NPT

В такой маркировке:

1/8, 1/2, 1 1/2 — номинальный дюймовый размер трубной резьбы.
27, 14, 11.5, 8 — количество ниток на дюйм, то есть TPI.
NPT — американская трубная коническая резьба общего назначения.
NPTF — американская трубная коническая Dryseal-резьба.
ПР/НЕ — проходная и непроходная стороны контроля.

Например, в названии Калибр-пробка резьбовая 1/8-27 NPT (ПР/НЕ) размер 1/8″ является номинальным дюймовым размером, 27 TPI — количеством ниток на дюйм, а NPT — серией трубной конической резьбы.

Где применяются калибры NPT и NPTF

Калибры для трубной конической резьбы NPT и NPTF используют там, где нужно контролировать резьбовые соединения американского стандарта. Чаще всего это импортное оборудование, промышленная арматура, гидравлические и пневматические узлы, трубопроводные системы, насосное оборудование, датчики, манометры, клапаны и фитинги.

Типовые сферы применения:

• гидравлические системы и насосные станции;
• пневматические линии и блоки подготовки воздуха;
• топливные, масляные и технологические трубопроводы;
• промышленная автоматизация, датчики, клапаны, исполнительные механизмы;
• ремонт импортного оборудования с американскими трубными резьбами;
• входной, операционный и приемочный контроль резьбовых деталей.

В таких узлах ошибка в резьбе может привести к негерметичному соединению, повреждению витков, браку партии деталей или проблемам при монтаже оборудования.

На что обратить внимание при подборе

Подбор калибра нужно начинать с точного обозначения на чертеже, образце или в технической документации. Для NPT и NPTF недостаточно знать только условный размер в дюймах — обязательно нужно учитывать количество ниток на дюйм и саму серию резьбы.

Перед заказом стоит проверить:

• тип калибра: пробка или кольцо;
• серию резьбы: NPT или NPTF;
• номинальный дюймовый размер;
• количество ниток на дюйм TPI;
• исполнение контроля ПР/НЕ;
• соответствие обозначения чертежу или техническому заданию.

Отдельно важно не путать NPT/NPTF с британской трубной резьбой BSPT/R. Эти системы могут быть похожими внешне, но имеют другую геометрию профиля и не должны заменять друг друга при контроле.

Как выполняется проверка

Контроль трубной конической резьбы выполняется путем аккуратного свинчивания калибра с деталью. Для корректной проверки резьба должна быть чистой, без стружки, остатков герметика, забоин или механических повреждений.

Общий порядок контроля:

1. Очистить резьбу детали и рабочие поверхности калибра.
2. Проверить маркировку калибра: размер, TPI, серию NPT или NPTF.
3. Для внутренней резьбы использовать калибр-пробку, для наружной — калибр-кольцо.
4. Выполнить свинчивание вручную, без чрезмерного усилия.
5. Оценить результат по проходной и непроходной сторонам.
6. Зафиксировать результат контроля согласно внутренней процедуре предприятия.

Не следует применять силу или инструмент для принудительного свинчивания калибра. Чрезмерное усилие может повредить как проверяемую деталь, так и сам контрольный инструмент.

Почему важна точная спецификация

Для трубной конической резьбы ошибка в спецификации особенно опасна. Неправильно выбранный размер, TPI или серия резьбы могут привести к тому, что калибр покажет ложный результат: пригодная деталь будет забракована, а непригодная — попадет в монтаж или серийное производство.

Особенно критично различать NPT и NPTF. У этих резьб похожая общая логика обозначения, но разные требования к герметичности и профилю. Если использовать калибр не той серии, контроль перестает быть достоверным.

Точная спецификация помогает избежать брака, повторной обработки, проблем с монтажом, утечек в трубопроводах и простоев оборудования. Поэтому в заявке стоит указывать полное обозначение: тип калибра, номинальный размер, TPI, серию резьбы и исполнение ПР/НЕ.

ALTUS поможет с подбором калибров NPT и NPTF

ALTUS поставляет резьбовые калибры-пробки и калибры-кольца для трубной конической резьбы NPT и NPTF. Мы помогаем подобрать инструмент по маркировке, чертежу, техническому заданию или имеющемуся образцу детали.

Если нужно проверить американскую трубную резьбу, отправьте полное обозначение — например 1/2-14 NPT или 1/4-18 NPTF. По этим данным можно корректно подобрать калибр-пробку или калибр-кольцо с нужным исполнением контроля.
