Калибры измерительные для трубной цилиндрической резьбы BSPP (G) — это специализированный контрольный инструмент для проверки соответствия наружной и внутренней резьбы установленным граничным размерам. Предприятия используют их для быстрой оценки годности резьбовых элементов без сложного лабораторного оборудования. Такой контроль гарантирует взаимозаменяемость деталей и корректную сборку трубопроводных узлов.

В каталоге ALTUS представлены калибры-пробки и калибры-кольца для типоразмеров резьбы G от 1/16 до 6 дюймов. Каждый комплект включает проходную и непроходную сторону, что позволяет мгновенно оценить пригодность изделия. Мы подбираем решения под конкретные задачи производства с учетом класса точности и условий эксплуатации.

Трубная цилиндрическая резьба G (BSPP): ключевые характеристики

Резьба G, также известная под обозначением BSPP (British Standard Pipe Parallel), относится к параллельным трубным резьбам с профилем Витворта. Угол при вершине профиля составляет 55 градусов, а гребни и впадины имеют характерное скругление. Такая геометрия обеспечивает плавное свинчивание и минимальные напряжения в зоне контакта витков.

Важно понимать, что цилиндрическая трубная резьба не создает герметичного соединения самостоятельно. Уплотнение достигается за счет прокладок, O-колец или паст, а резьба выполняет функцию механического крепления. Поэтому точность выполнения витков напрямую влияет на надежность узла — даже незначительное отклонение среднего диаметра способно нарушить прижим уплотнительного элемента.

Геометрические параметры резьбы BSPP регламентирует стандарт ISO 228, а также ГОСТ 6357-81. Эти документы определяют номинальные значения диаметров, шаг (от 28 до 11 ниток на дюйм) и допуски для классов точности A и B.

Разновидности калибров для резьбы BSPP (G)

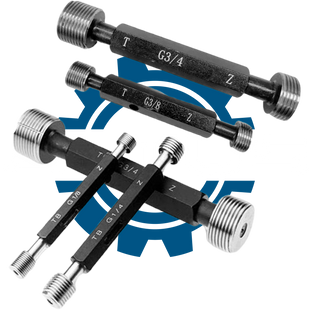

Для контроля внутренней резьбы в муфтах, корпусах арматуры и гидравлических блоках применяют резьбовые калибры-пробки. Конструктивно это стальной стержень с нарезанными витками, закрепленный в рукоятке. Одна сторона выполнена как проходная (ПР), вторая — как непроходная (НЕ). Двусторонний формат сокращает время контроля вдвое.

Наружную резьбу на штуцерах, фитингах и трубных окончаниях проверяют резьбовыми калибрами-кольцами. Кольцо навинчивают на деталь и оценивают свинчиваемость: проходное должно свободно сесть на полную длину, а непроходное — не заходить далее двух оборотов.

Помимо рабочих калибров, существуют контрольные (контркалибры) для периодической поверки износа. Регулярная поверка исключает ситуацию, когда изношенный инструмент пропускает брак. ALTUS обеспечивает поставку как рабочих, так и контрольных экземпляров.

Оставьте заявку на сайте ALTUS — наши специалисты подберут полный комплект калибров под ваши задачи и типоразмеры.

Принцип контроля ПР/НЕ: порядок действий

Метод предельных калибров основан на простом принципе: годная деталь свободно проходит проходную сторону и задерживается на непроходной. Последовательность проверки.

1. Подготовить деталь и калибр: очистить резьбу от стружки, масла и загрязнений, убедиться в отсутствии заусенцев.
2. Взять проходную сторону (ПР) и аккуратно навинтить или ввинтить в резьбу без усилия, только под действием собственного веса или легким вращением.
3. Убедиться, что проходной калибр полностью вошел на установленную длину свинчивания — это подтверждает соответствие приведенного среднего диаметра допуску.
4. Применить непроходную сторону (НЕ): она не должна ввинчиваться более чем на два оборота. Если заходит глубже — деталь бракованная.
5. Зафиксировать результат и при необходимости направить деталь на доработку или отбраковку.

Соблюдение этой последовательности исключает субъективную оценку и дает однозначный вердикт о годности соединения.

Сферы использования калибров BSPP (G)

Трубная цилиндрическая резьба G встречается во множестве промышленных отраслей. Потребность в калибрах возникает всюду, где необходимо контролировать качество нарезки витков. Основные направления применения.

• Гидравлические и пневматические системы: проверка штуцеров, переходников, распределительных блоков и напорных магистралей.
• Запорно-регулирующая арматура: контроль резьбы на задвижках, вентилях, шаровых кранах и обратных клапанах.
• Трубопроводные коммуникации: оценка качества резьбы на водопроводных, газовых и технологических трубопроводах.
• Машиностроение и станкостроение: верификация резьбовых отверстий в корпусных деталях, крышках и фланцах.
• Энергетика и теплоснабжение: контроль резьбовых соединений в котельном оборудовании, теплообменниках и насосных станциях.
• Судостроение и железнодорожная техника: проверка трубных соединений в бортовых системах и подвижном составе.

Во всех перечисленных случаях сертифицированные калибры позволяют исключить скрытый брак и предотвратить аварийные ситуации.

Нормативная база и требования к калибрам

Допуски на калибры для контроля трубной цилиндрической резьбы устанавливает ГОСТ 2533-88. Он определяет виды калибров, профиль, длину рабочей части и формулы для вычисления исполнительных размеров. Конструктивное исполнение пробок регламентирует ГОСТ 18922-73 (от 1/16 до 4 дюймов) и ГОСТ 18932-73 (свыше 4 дюймов).

На международном уровне параметры резьбы BSPP нормированы стандартами ISO 228-1, DIN 259, BS 2779 и JIS B 0202. Все они согласованы между собой, обеспечивая взаимозаменяемость изделий. Калибры из каталога ALTUS соответствуют этим стандартам.

Измерительные поверхности изготавливают из легированной или инструментальной стали с закалкой до твердости HRC 58-64. Шероховатость рабочих поверхностей не превышает Ra 0,08 мкм, что обеспечивает износостойкость и стабильность показаний.

Свяжитесь с командой ALTUS для получения технической консультации по подбору калибров в соответствии с действующими стандартами.

Критерии выбора калибров BSPP (G)

При заказе калибров учитывайте несколько параметров. Прежде всего — типоразмер контролируемой резьбы в дюймах. Далее — класс точности: класс A предъявляет жесткие требования к допускам среднего диаметра, тогда как класс B допускает расширенное поле.

Не менее значимо направление витков. Большинство трубных резьб — правые, однако в отдельных узлах встречается левая нарезка (LH). Также стоит заранее определить потребность в контрольных экземплярах для поверки рабочего инструмента.

Выбирая поставщика, обратите внимание на сопроводительную документацию. Каждый калибр из каталога ALTUS поставляется с документами, подтверждающими соответствие стандартам, что упрощает метрологический учет на предприятии.
