Калибры измерительные для дюймовой унифицированной резьбы UN, UNC, UNF, UNEF, UNS

Калибры измерительные для дюймовой унифицированной резьбы UN, UNC, UNF, UNEF, UNS

Калибры измерительные для дюймовой унифицированной резьбы UN, UNC, UNF, UNEF, UNS — это предельный контрольный инструмент, предназначенный для проверки наружной и внутренней нарезки в машиностроении, приборостроении, станкостроении и на производствах, работающих по американским или международным чертежам с дюймовыми резьбовыми обозначениями. Без подобных калибров невозможно гарантировать корректную сборку и взаимозаменяемость деталей. Каждая серия имеет собственные параметры шага и допусков, а значит, требует отдельного комплекта контрольного инструмента.

Мы комплектуем заказы калибров-пробок и калибров-колец для всех серий в диапазоне от No.0 до 6 дюймов с учетом класса точности и объемов вашего производства.

Система унифицированной дюймовой резьбы: серии и особенности

Унифицированная дюймовая резьба UN объединяет несколько серий, которые различаются величиной шага. Все они имеют симметричный треугольный профиль с углом 60 градусов. Геометрически он аналогичен метрическому, однако размеры задаются в дюймах, а шаг определяется количеством ниток на дюйм (TPI). Базовым нормативным документом выступает стандарт ASME B1.1.

Серия UNC (Unified National Coarse) отличается крупным шагом и хорошо подходит для массового производства крепежа общего назначения. Укрупненный профиль обеспечивает повышенную стойкость к срыву витков, что важно при работе с чугуном, алюминием и пластиком. Серия UNF (Unified National Fine) имеет мелкий шаг и выдерживает более высокую разрывную нагрузку за счет увеличенной площади контакта между витками. Ее применяют в автомобилестроении, приборостроении и точном машиностроении.

Серия UNEF (Unified National Extra Fine) — вариант с особо мелким шагом для тонкой регулировки и минимального зазора. Она востребована в научном оборудовании, лабораторных установках и авиационных узлах. Серия UN предусматривает постоянное количество ниток на дюйм для определенных диапазонов размеров. А серия UNS охватывает специальные сочетания диаметра и шага, которые не вписываются в стандартные ряды. Для каждой из пяти серий необходим собственный набор калибров.

Виды калибров для дюймовой унифицированной резьбы

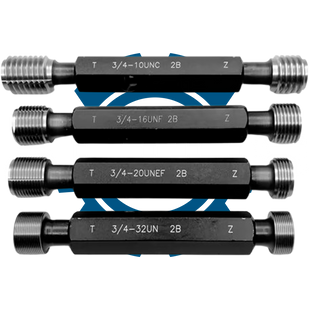

Внутреннюю нарезку — в гайках, фланцах, корпусных деталях — контролируют калибрами-пробками. Инструмент представляет собой цилиндрический наконечник с нарезанным дюймовым профилем и рукояткой. На одном стержне обычно размещены проходная (GO) и непроходная (NO-GO) стороны, что позволяет выполнить оба этапа проверки за одну операцию.

Наружную нарезку на болтах, шпильках, штуцерах и винтах оценивают калибрами-кольцами. Проходное кольцо должно свободно навинтиться на полную длину свинчивания, а непроходное — остановиться в пределах первых двух оборотов. Для серийного производства доступны регулируемые (разрезные) кольца, которые настраиваются по установочной пробке.

Помимо рабочего инструмента, в систему контроля входят контрольные калибры: установочные пробки, калибры износа и контрольные комплекты для периодической проверки состояния рабочих колец. Мы формируем наборы любой конфигурации — от минимального комплекта до полной системы метрологического обеспечения.

Направьте нам запрос — получите расчет комплектации калибров под конкретные серии и классы точности вашего производства.

Порядок проверки резьбы методом GO/NO-GO

Предельный контроль исключает субъективные оценки и сводит проверку к однозначному результату: годен или брак. Исполнение ПР/НЕ (GO/NO-GO) позволяет быстро определить соответствие нарезки установленным граничным размерам, полю допуска и классу точности. Алгоритм действий выглядит следующим образом.

1. Удалить с детали и калибра остатки стружки, масла и абразива. Проверить рабочие поверхности на отсутствие забоин.
2. Ввинтить или навинтить проходную сторону (GO) без приложения усилия — только собственным весом инструмента или легким поворотом руки.
3. Если GO-сторона прошла на полную длину свинчивания, средний диаметр находится в пределах допуска. Перейти к следующему этапу.
4. Приложить непроходную сторону (NO-GO). Она должна остановиться не далее двух витков. Глубокое проникновение сигнализирует о несоответствии.
5. Зафиксировать результат в журнале контроля, бракованную деталь направить на доработку или утилизацию.

При работе с калибрами для размеров менее 1/4 дюйма (номера от No.0 до No.12) следует соблюдать особую аккуратность — уменьшенные габариты инструмента требуют плавного ввинчивания без перекосов.

Отрасли и задачи, где востребованы калибры UN, UNC, UNF, UNEF, UNS

Дюймовая унифицированная резьба встречается на любом производстве, связанном с американской, канадской или британской техникой. Ниже — ключевые направления, где контрольный инструмент необходим постоянно:

• Машиностроение и станкостроение — верификация дюймовых крепежных соединений на импортных обрабатывающих центрах и комплектующих.
• Автомобильная промышленность — контроль нарезки на деталях двигателей, трансмиссий и подвесок автомобилей американских марок.
• Приборостроение и электроника — проверка мелкошаговой нарезки UNF и UNEF в корпусах датчиков, разъемов и оптических модулей.
• Нефтегазовая отрасль — контроль дюймовой резьбы на арматуре, фитингах и обвязке скважинного оборудования.
• Авиация и оборонная промышленность — работа с нарезкой повышенной точности классов 3A и 3B на ответственных узлах.
• Сервисное обслуживание — проверка резьбы при ремонте импортной техники, сельскохозяйственных машин и промышленных агрегатов.

В каждом из направлений правильный подбор инструмента по серии и классу определяет надежность соединения.

Планируете оснастить контрольный участок? Обратитесь к нам — подберем инструмент под задачи вашего производства.

Классы точности и нормативная база

Стандарт ASME B1.1 предусматривает три уровня точности для наружной нарезки — 1A, 2A, 3A — и три для внутренней — 1B, 2B, 3B. Класс 1A/1B допускает наибольший зазор и предназначен для соединений с быстрой сборкой без жестких требований к плотности. Класс 2A/2B считается основным для массового промышленного крепежа. А класс 3A/3B применяют там, где критична минимальная величина зазора и максимальная прочность стыка.

При заказе необходимо указывать класс точности вместе с серией и номинальным размером. К примеру, обозначение 1/4-20 UNC 2B описывает пробку для внутренней резьбы диаметром 1/4 дюйма с шагом 20 TPI класса точности 2B. Допуски калибров регламентируются стандартом ASME B1.2, который устанавливает требования к изготовлению и приемке резьбовых контрольных средств.

Калибры производят из закаленной инструментальной стали с твердостью не ниже HRC 58. Для интенсивной эксплуатации доступны исполнения с хромовым покрытием, которое защищает от коррозии и показывает степень износа.

Рекомендации по подбору калибров

Первое, на что стоит обратить внимание — серия нарезки. UNC, UNF, UNEF, UN и UNS отличаются шагом, и калибр одной серии категорически не подходит для проверки другой. Второй критерий — номинальный диаметр. Для размеров менее 1/4 дюйма используется числовая маркировка (от No.0 до No.12), для остальных — дробные дюймовые обозначения.

Третий фактор — класс точности. От него зависят допуски среднего диаметра и исполнительные размеры самого калибра. Также важно учесть направление нарезки: стандартная резьба — правая, левая маркируется как LH и требует отдельного инструмента.

Все позиции из нашего каталога поставляются с сопроводительной документацией. При необходимости организуем калибровку через аккредитованные метрологические центры.

Заказать калибры UN, UNC, UNF, UNEF, UNS с доставкой по Украине

Мы в ALTUS работаем как инжиниринговый поставщик метрологического оснащения для украинских производств. Закрываем потребности в дюймовых калибрах даже по нестандартным комбинациям диаметра и шага, включая серию UNS. Отправляем заказы по всей Украине надежными логистическими службами.

Готовы обсудить комплектацию? Оформите запрос на нашем сайте — подготовим решение для контроля дюймовой унифицированной резьбы с учетом специфики вашего производства.
