Калибры измерительные гладкие

Гладкие калибры

Гладкие калибры — это бесшкальный измерительный инструмент для быстрого контроля линейных размеров деталей без считывания числового значения. Проверка выполняется по принципу соответствия или несоответствия заданному полю допуска: деталь либо проходит контроль, либо отбраковывается. Такой подход исключает влияние человеческого фактора и существенно сокращает время проверки по сравнению с универсальными средствами измерения.

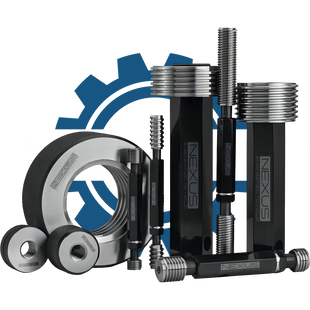

В каталоге ALTUS представлены гладкие калибры-пробки для отверстий, калибры-кольца и скобы для валов, а также специальные конусные калибры — для конуса Морзе и инструментального конуса 7:24. Мы формируем комплекты с учетом квалитета, номинального размера и условий эксплуатации на конкретном производстве.

Что контролируют гладкими калибрами

Основное назначение — проверка наружных и внутренних цилиндрических поверхностей: диаметров отверстий и валов. Инструмент работает с номинальными размерами от 1 до 500 мм и охватывает квалитеты точности от IT6 до IT17. В массовом и серийном производстве гладкие калибры остаются незаменимым средством контроля, поскольку одна операция занимает секунды.

Помимо цилиндрических поверхностей, к этой группе относятся конусные калибры. С их помощью оценивают геометрию конических отверстий в шпинделях станков и хвостовиков режущего инструмента. Проверяются сразу несколько параметров: угол уклона, диаметр, длина конуса и прямолинейность образующей. Контроль конуса Морзе (КМ 0 — КМ 6) особенно актуален для токарного и сверлильного оборудования, тогда как конус 7:24 применяется на станках с ЧПУ с автоматической сменой инструмента.

В обоих случаях результат однозначен: калибр либо входит в деталь с установленной степенью плотности, либо нет. Именно это делает гладкие калибры базовым элементом входного, операционного и приемочного контроля на производстве.

Основные разновидности гладких калибров

К первой и наиболее распространенной группе относятся калибры-пробки. Ими проверяют внутренние цилиндрические поверхности — отверстия в корпусах, втулках, фланцах и других деталях. Конструкция включает два измерительных наконечника на общей рукоятке: проходной (ПР) и непроходной (НЕ). Пробки малых диаметров выполняют цельными, а для размеров свыше 50 мм используют сменные вставки или листовые (неполные) конструкции, чтобы снизить вес инструмента.

Вторая группа — калибры для наружных поверхностей. Сюда входят калибры-кольца и калибры-скобы. Кольца охватывают вал по полной окружности, обеспечивая комплексную оценку диаметра. Скобы имеют U-образную форму и проверяют размер по двум точкам; их проще использовать на крупных деталях. Скобы бывают жесткими и регулируемыми — последние настраиваются по блокам концевых мер длины.

Третья группа — конусные калибры-пробки и калибры-втулки. Пробки служат для проверки конических отверстий, втулки — для контроля хвостовиков инструмента. Их выпускают под конус Морзе (степени точности от АТ4 до АТ8 по ГОСТ 2849-94) и под конус 7:24 (ISO 7388, DIN 69871). ALTUS подбирает конусные калибры с привязкой к конкретной модели станка и типу оснастки.

Нужен подбор гладких калибров под ваши детали? Направьте чертеж или спецификацию в ALTUS — рассчитаем комплект и предложим оптимальный вариант.

Как работает метод предельных калибров

Принцип ПР/НЕ (GO/NO-GO) основан на двух граничных размерах поля допуска. Проходной калибр соответствует одной границе, непроходной — противоположной. Проверка сводится к последовательности простых действий.

1. Очистить деталь и инструмент от загрязнений, убедиться в отсутствии забоин на рабочих поверхностях.
2. Приложить проходную сторону (ПР) к детали. Пробка должна войти в отверстие под собственным весом, а кольцо или скоба — свободно надеться на вал.
3. Если ПР-сторона прошла, размер не вышел за первую границу допуска. Перейти к следующему шагу.
4. Приложить непроходную сторону (НЕ). Она не должна входить в отверстие или надеваться на вал. Допускается лишь легкое касание у кромки.
5. Если обе проверки пройдены, деталь годна. Любое нарушение порядка означает выход размера за допуск.

Для конусных калибров контроль выполняют иначе: пробку вводят в коническое отверстие и оценивают положение контрольных рисок или проверяют прилегание методом краски, когда краситель наносят на поверхность калибра и по отпечатку определяют качество контакта.

Где применяют гладкие калибры

Область использования охватывает практически все отрасли, где требуется контроль линейных размеров. Ключевые направления включают следующие.

• Машиностроение: проверка посадочных отверстий и валов в редукторах, насосах, компрессорах и другом оборудовании.
• Станкостроение: контроль конусов Морзе в шпинделях, задних бабках и переходных втулках, а также конуса 7:24 на обрабатывающих центрах.
• Автомобильная промышленность: верификация размеров поршневых пальцев, гильз цилиндров, подшипниковых посадок.
• Приборостроение: проверка малых отверстий и валов в механизмах точных приборов.
• Энергетика и арматуростроение: контроль посадочных поверхностей корпусов задвижек, штоков и седел клапанов.
• Ремонтные предприятия: оценка состояния деталей при капитальном ремонте станков, двигателей и агрегатов.

Во всех этих сферах гладкие калибры позволяют быстро разделить продукцию на годную и бракованную без сложных вычислений.

Стандарты и технические требования

Виды предельных гладких нерегулируемых калибров для отверстий и валов устанавливает ГОСТ 24851-81. Допуски и исполнительные размеры определяет ГОСТ 24853-81 для диапазона до 500 мм. Конструктивное исполнение пробок описано в ГОСТ 14807-69 (двусторонние с цилиндрическими вставками), ГОСТ 14810-69 (вставки от 3 до 50 мм) и ГОСТ 14827-69 (насадки для крупных размеров). Скобы регламентирует ГОСТ 2216-84.

Конусные калибры для инструментальных конусов Морзе производят по ГОСТ 2849-94, а степени точности конусов определяет ГОСТ 2848-75. Для конуса 7:24 действуют международные нормативы ISO 7388 и DIN 69871. Продукция ALTUS полностью отвечает перечисленным нормативам, каждая позиция снабжена подтверждающими документами.

Материал изготовления — закаленная легированная сталь, шероховатость рабочих поверхностей пробок не хуже Ra 0,08 мкм. Твердость измерительных зон достигает HRC 60-62, что обеспечивает длительный ресурс даже при интенсивной эксплуатации.

Возникли вопросы по стандартам или исполнениям? Обратитесь к специалистам ALTUS — подскажем, какой калибр подходит под вашу задачу и квалитет.

На что обратить внимание при покупке

Выбор гладкого калибра начинается с определения типа контролируемой поверхности: отверстие, вал или конус. Далее — номинальный размер и квалитет точности: от этого зависят допуски и, соответственно, исполнительные размеры инструмента. Для конусных калибров критично указать тип конуса (Морзе или 7:24), его номер и требуемую степень точности.

Помимо рабочих калибров, целесообразно приобрести контрольные — К-ПР, К-НЕ и К-И — для периодической поверки скоб и колец. Без регулярной поверки износ рабочего инструмента остается незамеченным, что ведет к пропуску бракованных деталей.

При высоких производственных объемах имеет смысл рассмотреть регулируемые скобы, которые настраиваются по концевым мерам и служат дольше жестких аналогов.

Заказать гладкие калибры с доставкой по Украине

ALTUS поставляет гладкие калибры всех типов: пробки, кольца, скобы и конусные калибры для инструментальных систем. Мы работаем с предприятиями любого масштаба — от единичных позиций для ремонтного участка до полной комплектации службы ОТК.

Отправка выполняется по всей Украине: Киев, Харьков, Одесса, Днепр, Львов, Запорожье, Кривой Рог, Николаев, Винница, Полтава, Черкассы, Хмельницкий, Житомир, Ивано-Франковск, Тернополь, Ровно, Луцк, Ужгород, Черновцы, Кропивницкий, Сумы и другие населенные пункты. Помимо поставки, обеспечиваем консультирование по выбору и выездную проверку инструмента в цехе.

Готовы укомплектовать производство надежным средством контроля? Оформите запрос на сайте ALTUS — предложим решение, закрывающее потребности вашего предприятия в гладких калибрах.
