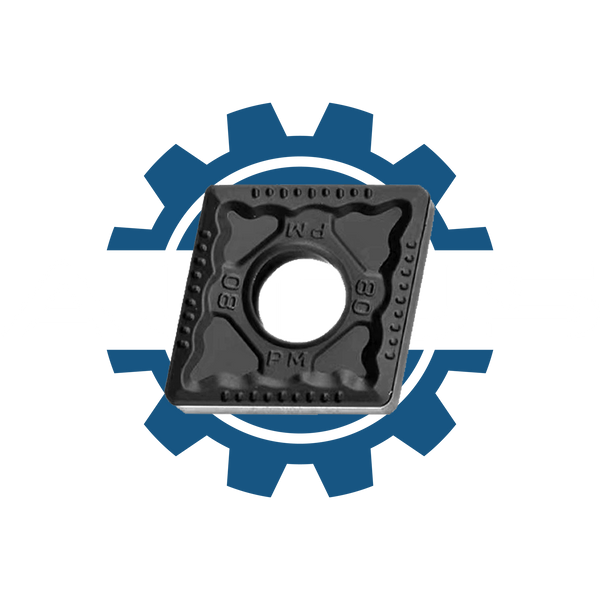

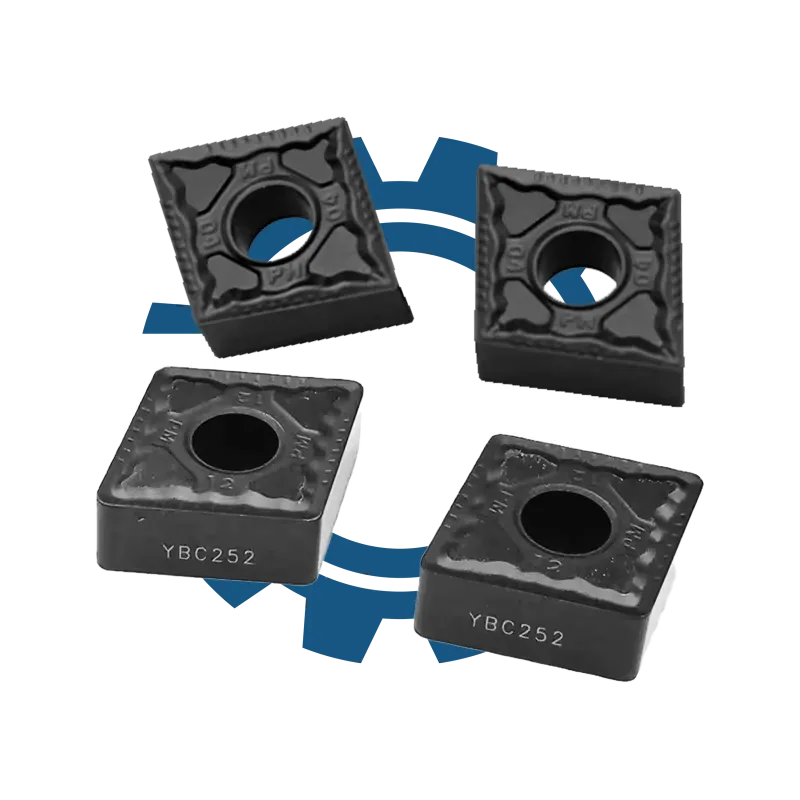

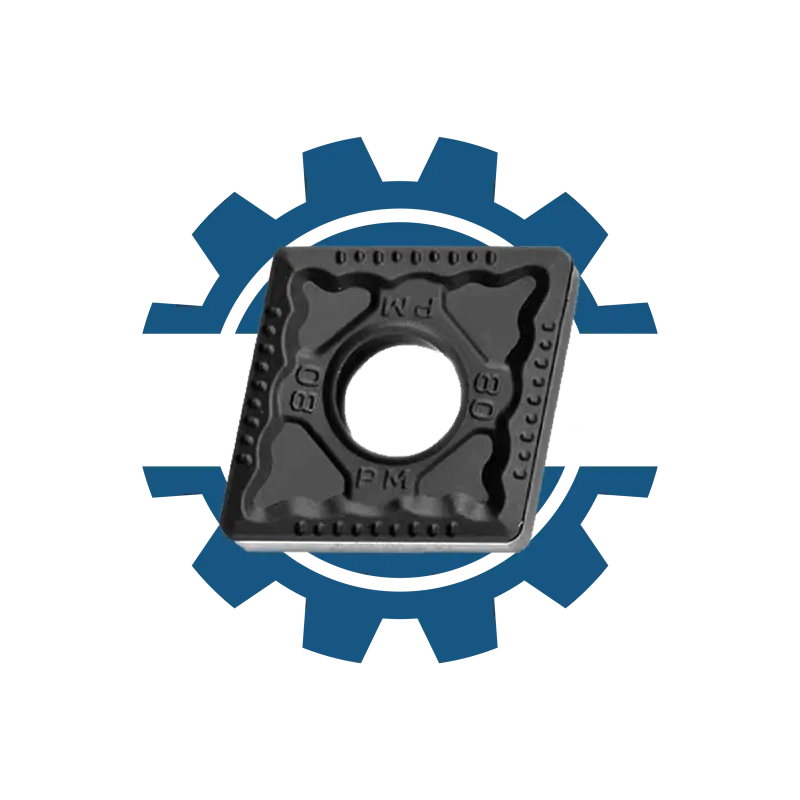

Пластина проходная CNMG 160612 PM YBC252 – это двусторонняя твердосплавная пластина геометрии C-ромб 80° с отрицательным задним углом, предназначенная для черновиц и получерного. Формат 160612 (IC ≈ 16 мм, радиус вершины 1,2 мм ) том числе в условиях прерывистого реза. Стружколом PM является универсальной геометрией для средних режимов по стали, обеспечивает контролируемое дробление стружки и предполагаемое поведение инструмента, а марка сплава YBC2 при обработке конструкционных и легированных сталей (ISO P) на токарных станках с ЧПУ.
🧩 Геометрия и конструкция серии
Пластины CNMG, CNMM, CNMA, CNGG — это классический C-ромб 80° с отрицательным задним углом (0°):
-
угол 80° дает массивный клин и высокую прочность вершины;
-
отрицательная геометрия позволяет использовать пластину с обеих сторон (двусторонняя), с несколькими рабочими кромками;
-
толстый корпус хорошо держит тяжелые режимы, большие припуски, прерывистый разрез.
Условно:
-
CNMG — базовая универсальная отрицательная пластина со стружколомом;
-
CNMM — усиленная / ударопрочная версия для более жестких условий;
-
CNMA — гладкая геометрия без классического стружколома, с акцентом на прочность клина (часто для чугуна/тяжелых режимов);
-
CNGG — шлифованная, более чистая геометрия с более острой кромкой (HA) для стабильных условий и лучшего качества поверхности.
Это базовая “рабочая лошадка” для токарного точения стали и чугуна.
⚙️ Область применения
Группа C-ромб 80° отрицательные ориентирована на:
-
черновое и получерновое точение с большими подачами и глубинами резки;
-
универсальная серийная точка (CNMG 12/16/19… с PM, QM, MX, MA и т.д.);
-
продольная точка, подрезка торца, обработка фасок с большим припуском;
-
обработка поковок, отливок, деталей с неравномерным припуском, где возможен прерывистый рез.
За счет различных стружколомов в группе присутствуют как агрессивные черновые варианты (HS, TM, GN, GR, QR, QH, HK), так и более для получистовой/чистой обработки (PA, MA, NM, MX, SM3, HA, CNGG HA).
🧱 Материалы обработки и сплавы
По сплавам группа закрывает:
-
Стали (ISO P) – основной объем:
-
YBC252, YBC251, YBD152, YBD102, P6205, P6205T, P6205F, P7125, P7125 P6205X, P3135;
-
Чалун (ISO K) – отдельные позиции на K5115 (через CNMA 120408 K5115, хотя она формально уже в группе CNMA, что ты вынес ниже, но логика та же);
-
Нержавеющие/сложные стали (ISO M/S) – часть сплавов с универсальными индексами и повышенной термостойкостью (LF6018, LF9218, LF6018S, GPT6130, GP1135, GP1225, GK1125, TT5080
Из твоего списка в этой группе присутствуют:
-
LF6018, LF9218, P7125, YBC252, P8080U, P6205, YBD152, GPT613 P3135, GP1225, GK1125, TT5080, YBD102, YBC251, P6205T, P6205F.
Это позволяет:
-
выбирать универсальную CNMG-пластину под стали для большинства серийных задач;
-
брать специализированные варианты под жаростойкие/нержавеющие стали;
-
использовать CNMA/CNGG там, где требуется либо максимальная прочность клина, либо лучшая чистота поверхности.
📏 Размеры и подгруппы
В перечне есть три основных “семейства” по размеру:
-
CNMG 1204.. / 120408 / 120412 — компактные C-ромбы 12-го размера:
-
варианты с радиусом 0,4/0,8/1,2 мм;
-
подходят как для средних станков, так и для универсального ЧПУ.
-
CNMG 1606.. / 160608 / 160612 — увеличен 16-й размер:
-
CNMG/CNMM/CNMA 1906../190616/190612/190624 — большие пластины 19-го размера:
-
для мощных станков и очень больших припусков;
-
CNMM 190624 QH GP1135 — усиленная геометрия для тяжелых условий;
-
CNMA 190616 YBD152 — гладкая геометрия без выраженного стружколома, с акцентом на прочность.
Отдельно:
-
CNMA 120408 K5115 — квадратный 12-й размер в чугунном сплаве K5115 (хорошо держит абразивные нагрузки);
-
CNGG 120402 HA P6205 — более чистая шлифованная геометрия с малым радиусом (~0,2 мм) для более качественной поверхности и более точного режима по стали.
🧮 Геометрия стружколомов
Перед маркой сплава идут коды HS, TM, FX, GN, GR, PM, QM, CV, QH, QR, HK, EM, PA, NM HA – это тип/геометрия стружколома, а не сплав.
Грубо по смыслу:
-
HS, TM, GN, GR, QR, QH, HK – более агрессивные, под черновые/тяжелые режимы;
-
PM, QM, MX, MA, PA, NM, SM3 – универсальные или более близкие к получистовой геометрии;
-
FX, EM, WF, HA, CNGG HA – с акцентом на стабильность стружки, чистоту поверхности или специальные условия.
В каталоге производителя каждый из этих кодов расписан подробнее, но для структуры сайта важно, что это отдельный параметр «Тип/геометрия стружколома»
🚀 Преимущества группы CNMG/CNMM/CNMA/CNGG
-
Жесткая геометрия 80° с отрицательным углом — выдерживает высокие нагрузки и прерывистый рез.
-
Двусторонняя конструкция — больше рабочих кромок, лучшая экономика при серийном точении.
-
Широкий диапазон размеров (12/16/19) — от универсального ЧПУ до мощных тяжелых станков.
-
Большой набор стружколомов и марок сплавов — возможность подобрать оптимальную пластину под конкретный материал, режим и станок.
-
Подходят для чернового, получернового и универсального точения стали, чугуна, нержавеющих и складных сталей.
