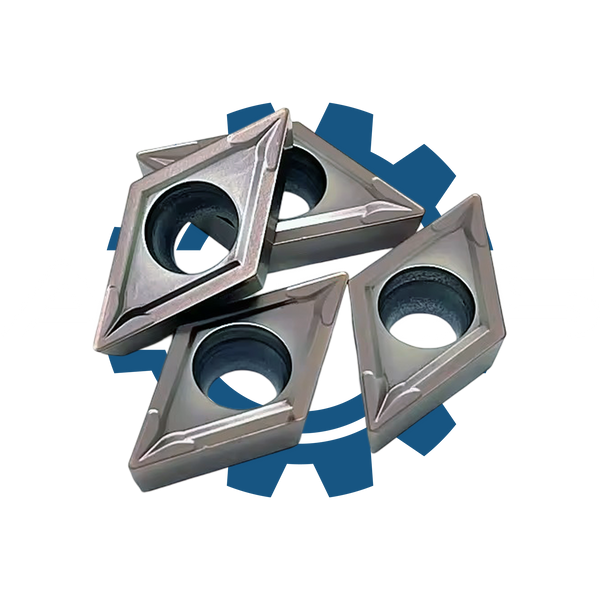

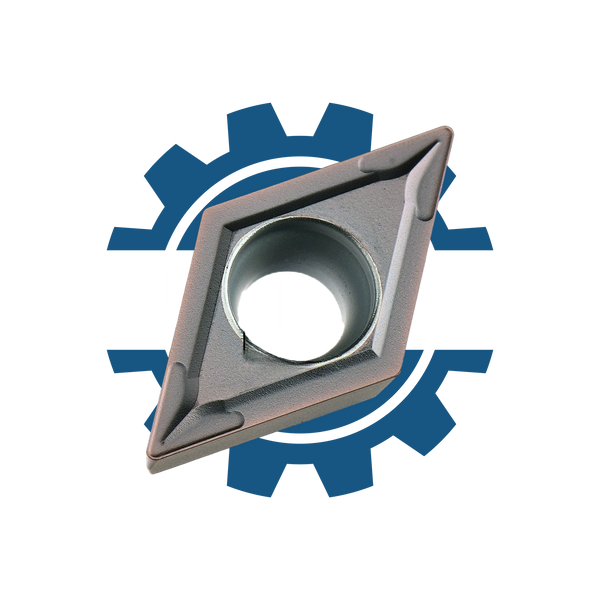

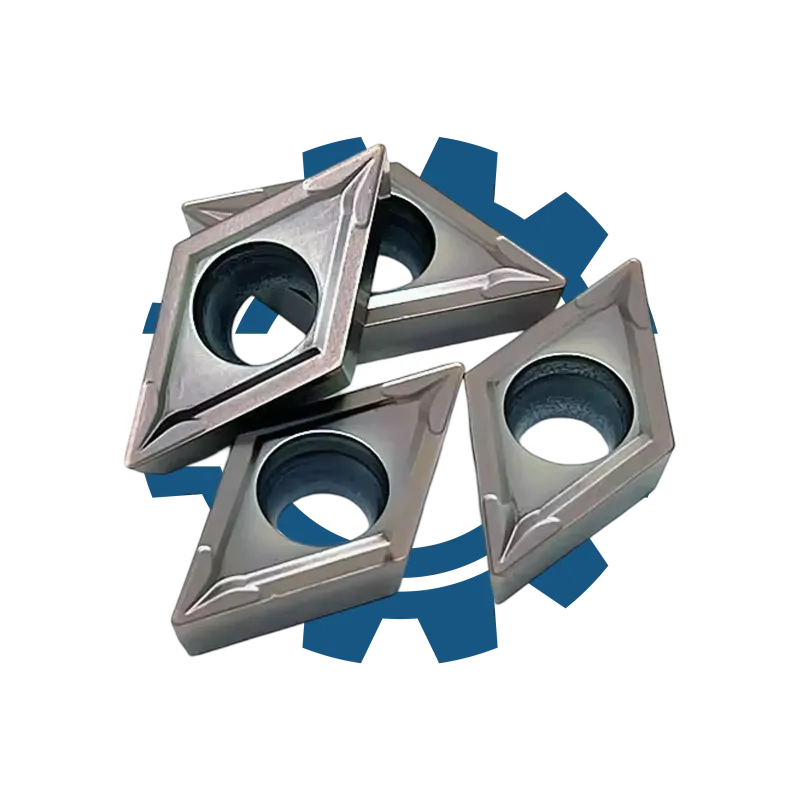

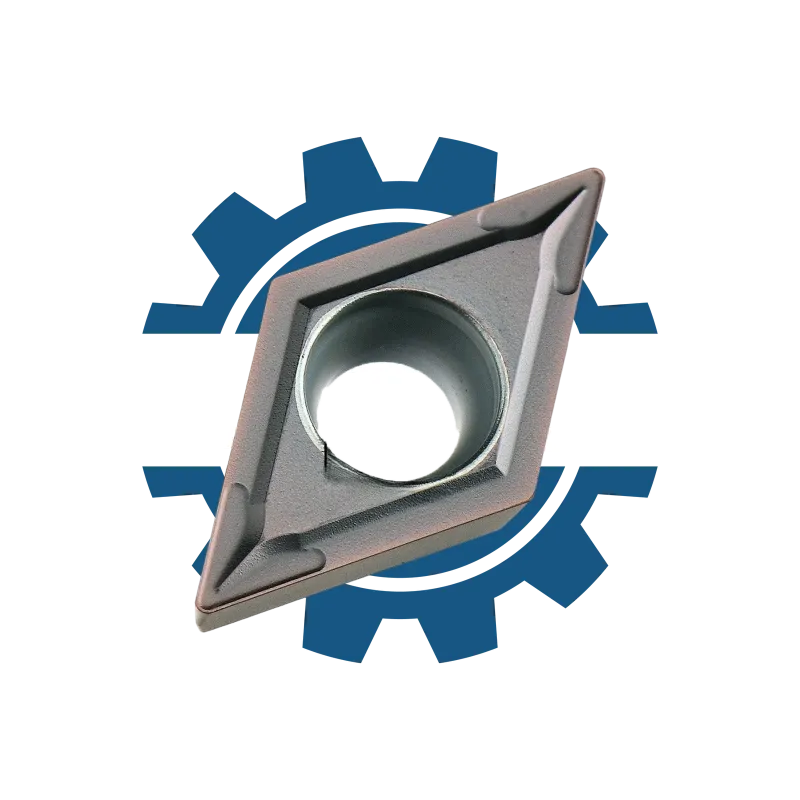

Пластина проходная DCMT 070204 LF6018

Пластина проходная DCMT 070204 LF6018 – это твердосплавная пластина геометрии D-ромб 55° с положительным задним углом и компактным форматом 07, оптимизированная для чистового и получистового точения и растачивания стали на токарных станках с ЧПУ. Размер 070204 соответствует малому корпусу с радиусом вершины 0,4 мм, что обеспечивает сочетание высокой точности, хорошего качества поверхности и достаточной прочности кромки при умеренных подачах и глубинах резания. Положительная режущая геометрия снижает силы резания, делая эту пластину особенно подходящей для обработки тонкостенных деталей, внутренних поверхностей и деталей с пониженной жёсткостью, а марка сплава LF6018 обеспечивает повышенную износостойкость и термостойкость при работе по конструкционным и легированным сталям (ISO P) в стабильных условиях серийной обработки.

🧩 Геометрия и конструкция серии

Пластины DCMT и DCGT имеют форму ромба 55° с положительным задним углом, благодаря чему:

• создают меньшие силы резания, чем отрицательные DNMG;

• подходят для растачивания и чистового/получистового точения;

• хорошо работают на менее жёстких станках, при больших вылетах или на тонкостенных деталях.

DCMT – стандартная положительная пластина с фрезерованным/прессованным стружколомом.
DCGT – шлифованная, ещё более острая геометрия, часто с полированной передней поверхностью, ориентированная на чистовую обработку и цветные сплавы / алюминий.

⚙️ Область применения

Группа DCMT / DCGT используется для:

• растачивания отверстий (во внутренних держателях);

• наружного точения с требованиями к качеству поверхности;

• подрезания торца и фасок в чистовых/получистовых режимах;

• работы по деталям с низкой жёсткостью, длинных вылетах инструмента, где отрицательные геометрии дают чрезмерные вибрации.

Практические сценарии:

• универсальное точение стали (DCMT с HM / PM / MV / MX / FW / SL на сплавах YBC252, LF9218, P6205 и т. д.);

• получистовая/чистовая обработка отверстий в корпусных деталях;

• чистовая обработка алюминия и цветных сплавов (DCGT AL K10) с высоким качеством поверхности.

🧱 Материалы обработки и сплавы

Группа охватывает следующие материалы:

• Стали (ISO P) – основной фокус:

  • LF6018, LF9218, P6215F, P6205, P8080, P8090, YBC252 - универсальные и устойчивые сплавы для стали;

• Чугун / комбинированные применения (ISO K/P):

  • K5115 – сплав, часто ориентированный на чугун и абразивные материалы;

• Цветные и алюминиевые сплавы (ISO N):

  • K10 в сочетании с геометрией AL – классическая чистовая комбинация для алюминия и цветных сплавов;

• Универсальные применения:

  • P8125 (FW) – часто используется как универсальный сплав для стали/чугуна при переменных режимах.

Суммарно в группе присутствуют сплавы:

LF6018, P6215F, YBC252, P8090, LF9218, K5115, P6205, P8125, P8080, K10.

📏 Размеры и геометрия стружколома

Радиусы вершин:

• 02 – ~0,2 мм → чистовая обработка, высокая точность, минимальное смятие;

• 04 - ~0,4 мм → получистовая/легкая черновая, компромисс между прочностью и качеством поверхности;

• 08 (в 11T308) – ~0,8 мм → более стойкая кромка для более агрессивных режимов.

Стружколомы / геометрии:

• HM, HPM, PM, MV, MX, FW, SL – разные варианты для стали в средних и чистовых режимах, с соответствующим дроблением стружки;

• AL – специальная чистовая геометрия для алюминия и цветных сплавов.

🚀 Преимущества группы DCMT / DCGT

• Положительная геометрия 55° – сниженные силы резания, хорошо работает при растачивании и чистовом точении.

• Маленькие радиусы вершины – высокая точность размеров и качество поверхности.

• Комбинация стандартных DCMT и чистовых DCGT позволяет в одной геометрии охватить и получистовую, и чистовую обработку, включая алюминий.

• Широкий выбор стружколомов и марок сплавов под сталь, чугун и цветные материалы.

• Подходят для токарных станков с ЧПУ и токарных автоматов, где важны повторяемость и предсказуемый контроль стружки.
