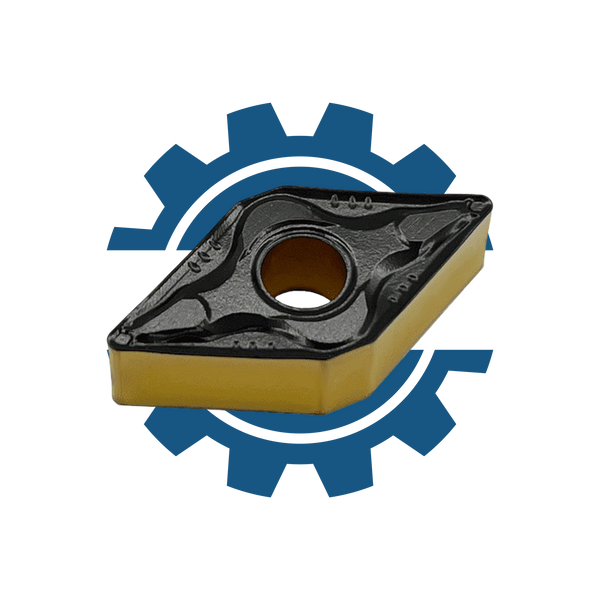

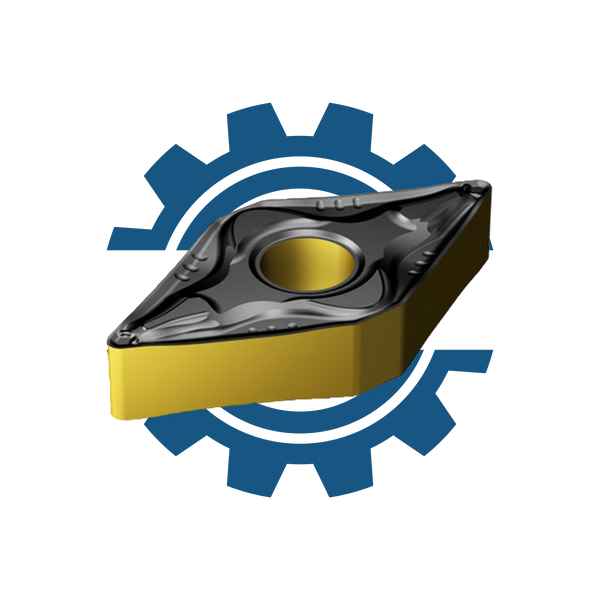

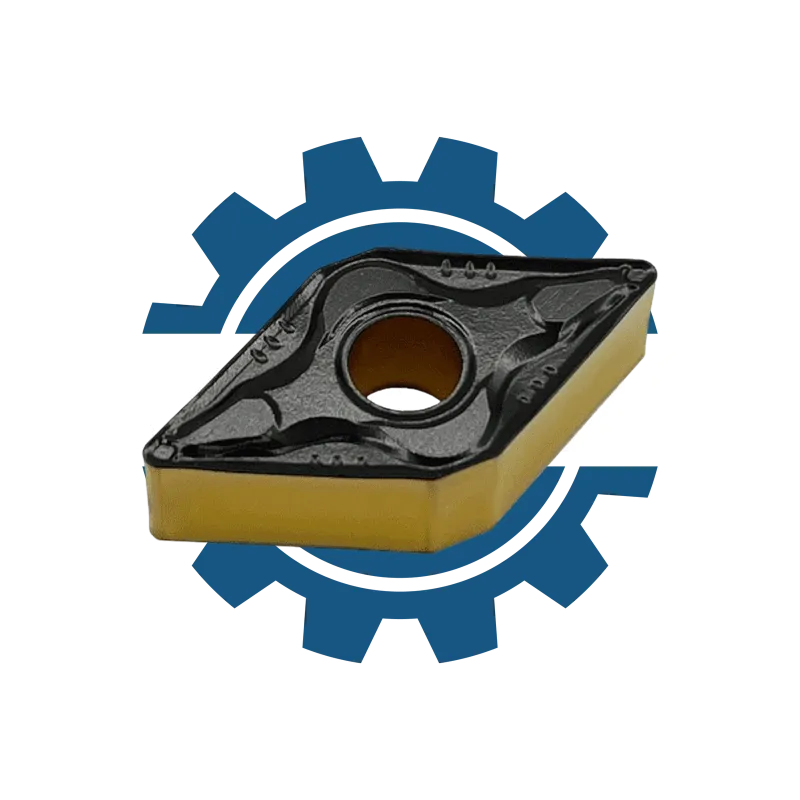

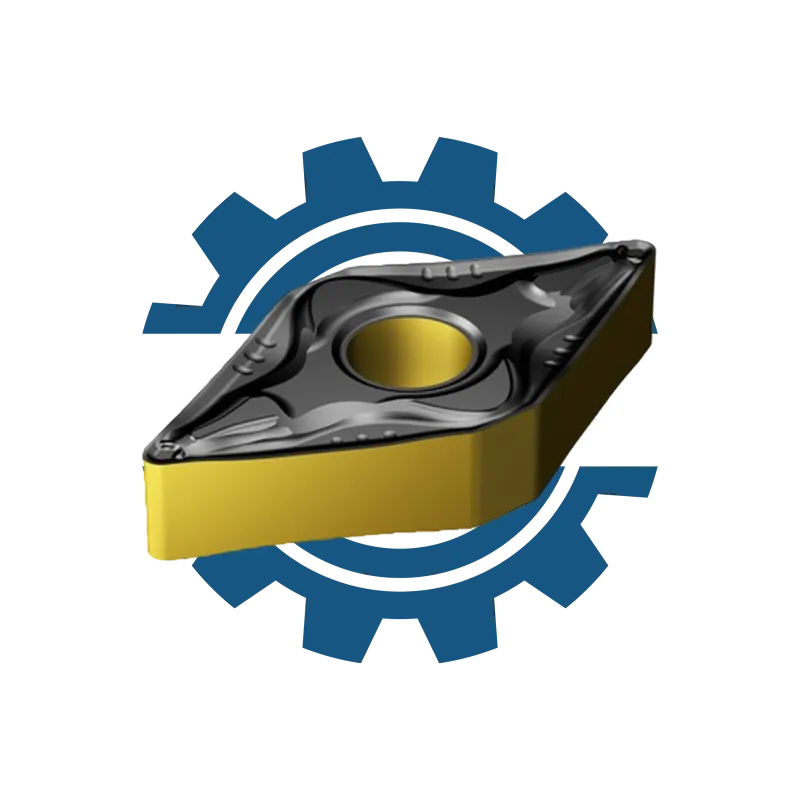

Пластина проходная DNMG 110404 P3 BP6225 – это двусторонняя твердосплавная пластина геометрии ромб 55° с отрицательным задним углом, рассчитанная на стабильное продольное точение, подрезание и профильные проходы по стали и чугуну в условиях серийного производства. Формат 110404 (IC ~11 мм, радиус вершины 0,4 мм) подходит для более точных получистовых и лёгких черновых операций с хорошим контролем размеров и качества поверхности. Геометрия стружколома P3 ориентирована на работу по сталям в средних режимах с надёжным формированием и отводом стружки, а марка сплава BP6225 обеспечивает сбалансированную износостойкость и термостойкость при точении конструкционных и легированных сталей (ISO P) на токарных станках с ЧПУ.
🧩 Геометрия и конструкция серии
пластины DNMG / DNMA / DNGA относятся к геометрии ромб 55° с отрицательным задним углом (0°). В отличие от более массивных CNMG (80°), форма D-ромба более узкая и даёт лучший доступ в зоны с ограниченным пространством, более удобную работу при профильном точении, снятии фасок, подрезке и комбинированных траекториях. Отрицательная геометрия означает двустороннее использование — до 4 рабочих режущих кромок на пластину, повышенную прочность клина и стойкость к вибрациям и прерывистому резу.
⚙️ Область применения
Группа DNMG / DNMA / DNGA ориентирована на:
-
продольное точение и подрезку;
-
получистовая и черновая обработка;
-
профильные проходы, фаски, заходы в канавки;
-
стабильную работу в серийном и массовом производстве.
В зависимости от конкретной геометрии стружколома и сплава, пластины могут работать:
-
от тяжелых черновых режимов с большими подачами;
-
до получистовой обработки со сбалансированным ресурсом и качеством поверхности;
-
отдельная позиция с PCBN (DNGA 150404-2S PCBN20T) предназначена для чистовой обработки закаленных сталей.
🧱 Материалы обработки и сплавы
В составе группы используются сплавы, рассчитанные на:
-
стали (ISO P) — основной фокус: конструкционные, легированные, инструментальные;
-
чугун (ISO K) — отдельные сплавы и геометрии, ориентированные на K-группу;
-
нержавеющие стали (ISO M) — часть марок с индексами, ориентированными на универсальность;
-
закаленные стали (ISO H) — вставка PCBN20T в DNGA.
В твоем списке присутствуют следующие марки сплавов и серии:
BP6225, P6205, LF9218, LF6118, YBD102, GP1105, P8080U, YB7315, YBD152, GK1125, YBG205, GPT6120, YBC252, P6205X, LF9125, K5115, P8125, PCBN20T.
Это закрывает широкий спектр задач: от универсального точения сталей до специализированных решений для тяжелых режимов, чугуна и закаленных материалов.
📏 Размеры и радиусы
В группе используются типовые размерные ряды DNMG/DNMA/DNGA:
-
110404 / 110408 — компактные пластины с IC ~11 мм и радиусами 0,4/0,8 мм для более точных операций;
-
150404 / 150408 / 150604 / 150608 / 150612 — увеличенный формат (IC ~15 мм) с разной толщиной и радиусами 0,4/0,8/1,2 мм, ориентированный на более мощное точение;
-
DNGA 150404-2S PCBN20T — специализированная PCBN-вставка с малым радиусом, для финишной обработки закаленных сталей.
Благодаря этому набор перекрывает как “нормальные” режимы на средних станках, так и тяжелые режимы с большими припусками на более мощных машинах.
🧮 Геометрия стружколома
Перед маркой сплава в обозначении стоят коды типа P3, MA, PM, R-VF, QM, N-GH, TC, HK, EF, TM, FW — это тип/геометрия стружколома, а не сплав. Они отвечают за:
-
адаптацию под черновые, средние или получистовые режимы;
-
оптимизацию под сталь, чугун, нержавейку или закалённые стали;
-
формирование и дробление стружки при определенных диапазонах подач и глубин резки.
В каталоге эти значения могут быть подробно расписаны, но общий смысл один: через DNMG-геометрию подбирают форму, через стружколом — режим, через сплав — материал и ресурс.
🚀 Преимущества группы DNMG / DNMA / DNGA
-
Негативная геометрия 55° — сочетание жёсткости и более узкой формы по сравнению с CNMG.
-
До 4 рабочих кромок на пластину — лучшая экономика в серийном производстве.
-
Широкий выбор стружколомов для различных режимов (от черновых до получистовых).
-
Сплавы, перекрывающие стали, чугун, нержавейку и закаленные стали (PCBN).
-
Подходит для точения, подрезки, профилирования и сложных траекторий на ЧПУ.
