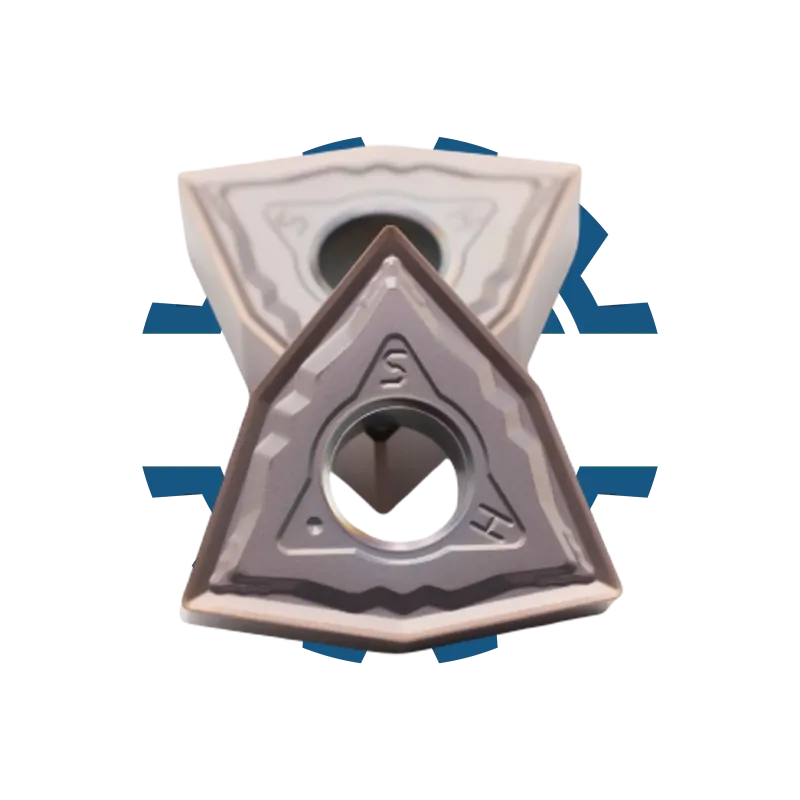

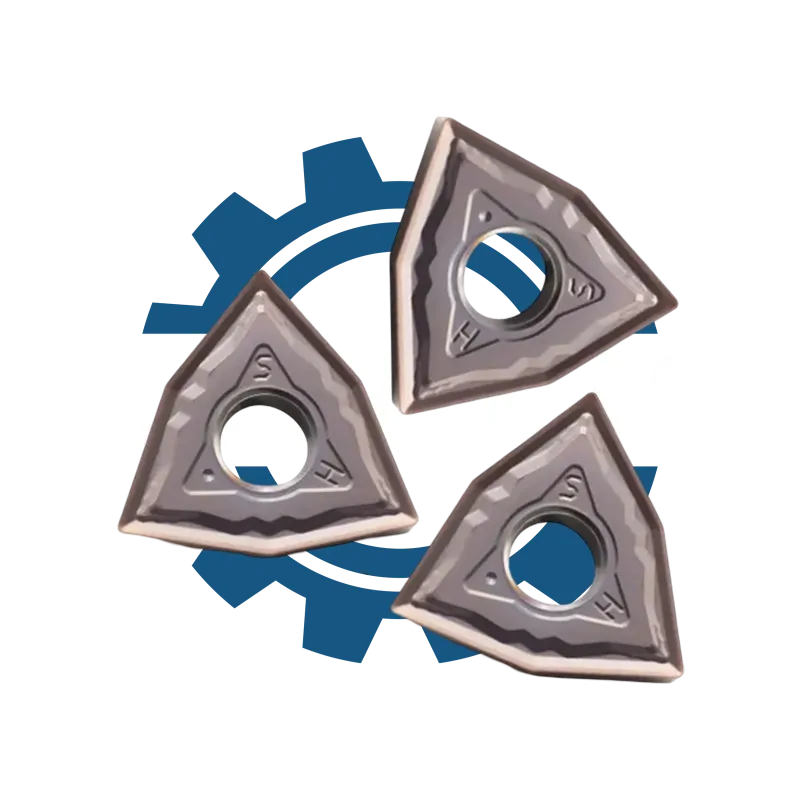

Пластина проходная WNMG 080404 HS LF6018 – это двухсторонняя твердосплавная пластина геометрии двойного треугольника 80° с отрицательным задним углом, которая имеет до шести рабочих режущих кромок и предназначена для стабильного внешнего точения и подрезки в серийном производстве. Размер 080404 означает стандартный формат с диаметром вписанной окружности 8 мм и радиусом вершины 0,4 мм, что делает эту пластину подходящей для получистовой обработки с более высоким качеством поверхности по сравнению с радиусом 0,8 мм, но с возможностью работать на достаточно интенсивных режимах. Стружколом HS рассчитан на обработку стали при средних и повышенных подачах с надежным дроблением стружки, а марка сплава LF6018 обеспечивает сочетание износостойкости и термостойкости при точении сталей (ISO P) и, в зависимости от режимов, может применяться и для некоторых нержавеющих сталей на токарных станках с ЧПУ.
🧩 Геометрия и конструкция серии
Проходные пластины WNMG / WNMA / WNMM / WBGT относятся к геометрии «двойной треугольник» с углом 80° и отрицательным задним углом (0°). Такая конструкция обеспечивает до 6 рабочих режущих кромок на одну пластину, что резко снижает себестоимость обработки при серийном производстве. Отрицательная геометрия даёт повышенную прочность клина, позволяет выдерживать большие подачи, глубины резания и прерывистую обработку при условии жёсткого крепления инструмента и стабильной системы станка.
⚙️ Область применения
Пластины этой группы предназначены в первую очередь для:
-
внешнего продольного точения;
-
подрезки торца;
-
черновой и получистовой обработки;
-
стабильного снятия значительных припусков в серийном и массовом производстве.
В зависимости от конкретного стружколома (HS, MQ, PA, PM, TM, ZPF, GF, EF, AL и т.д.) и марки сплава, часть позиций оптимизирована под черновые тяжёлые режимы, другие — для стабильную получистовую/чистовую обработку с повышенными требованиями к поверхности.
🧱 Материалы обработки и сплавы
В составе группы присутствуют пластины для обработки:
-
углеродистых и легированных сталей (ISO P);
-
нержавеющих сталей (ISO M);
-
чугуна (ISO K);
-
жаропрочных и твёрдых сплавов (ISO S / H);
-
отдельные позиции для цветных/алюминиевых сплавов (например, AL K10).
В указанном перечне встречаются следующие марки сплавов и серии:
LF6018, LF9218, P6205, P6215F, P6205T, P6205H, P3135, P8090, GP1225, NC3225, TG4105, YBC252, YBD102, YBG205, K10, SM902.
Это позволяет подобрать производительную черновую пластину для стали, вариант с повышенной стойкостью для нержавейки или жаропрочных материалов, а также специализированную геометрию для цветных сплавов.
📏 Размеры и конфигурации
В группе использованы типовые размерные ряды:
-
080404 / 080408 / 080412 / 080416 — компактные пластины для наружного точения и подрезки с разными радиусами вершины (0,4 / 0,8 / 1,2 / 1,6 мм);
-
100612 — увеличенный формат для более мощного точения с большей толщиной и радиусом для стабильной работы на высоких нагрузках;
-
060201 (WBGT 060201L) — меньшая специализированная пластина для лёгкого резания с уменьшенным радиусом и геометрией L.
Такой охват размеров позволяет выполнять как универсальные операции на стандартных токарных ЧПУ, так и тяжёлые режимы на мощных станках.
🚀 Преимущества группы WNMG / WNMA / WNMM / WBGT
-
До 6 резальных кромок на одну пластину — максимальная экономика при серийном точении.
-
Негативная геометрия — повышенная прочность и жесткость клина, стойкость к вибрациям и прерывистому резу.
-
Широкий выбор стружколомов (HS, MQ, PA, PM, TM, ZPF, GF, EF, AL, L-S, R-S, WF, QR и т.д.) — возможность подобрать оптимальный вариант под конкретный станок, режим и материал.
-
Набор марок сплавов для стали, нержавейки, чугуна, жаропрочных и цветных сплавов — универсальность в пределах одной геометрии WNMG.
-
Совместимость с большинством токарных держателей стандарта ISO для отрицательных пластин.
