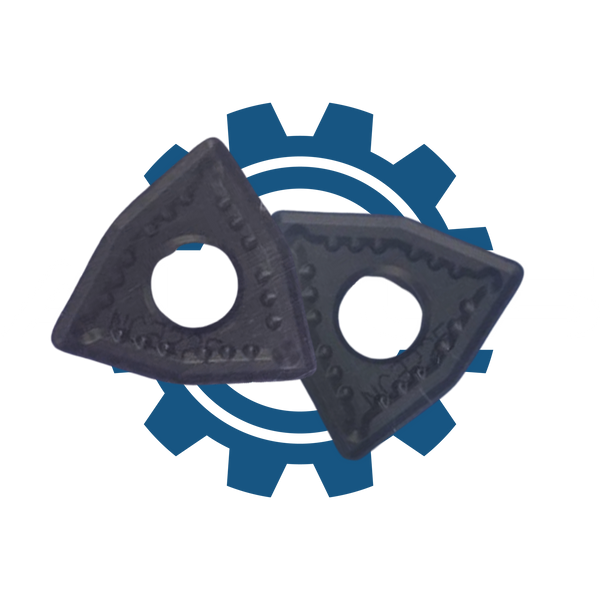

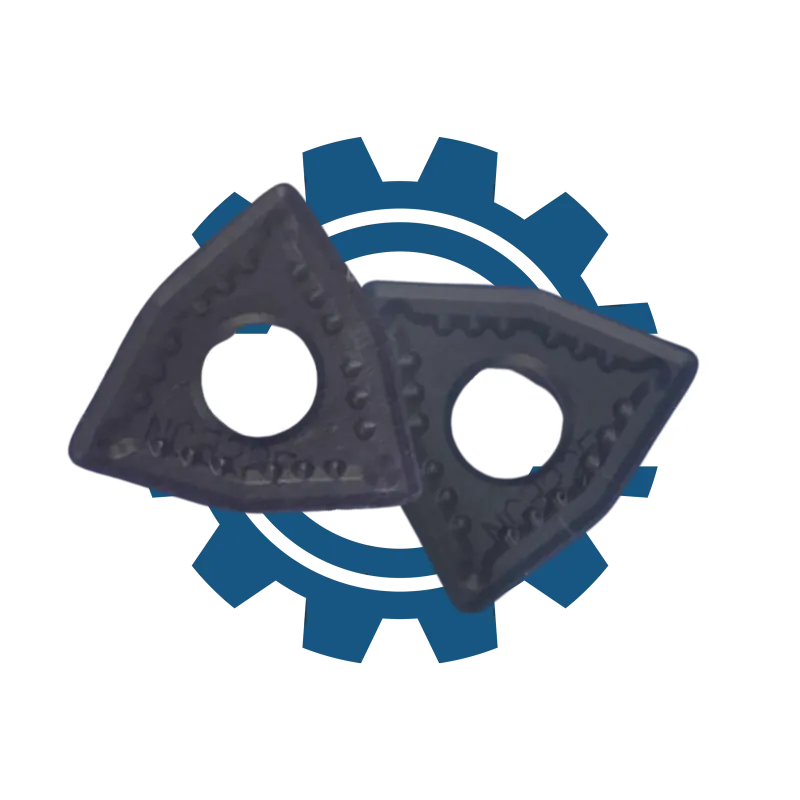

Пластина проходная WNMG 100612 GR NC3225 — это двусторонняя твердосплавная пластина формы W (двойной треугольник) 80° с отрицательной геометрией, рассчитанная на стабильное получерное и черное. Размер 100612 (диаметр вписанной окружности ~10 мм, радиус вершины 1,2 мм) обеспечивает повышенную прочность режущей кромки и резки. утраты стабильности. Геометрия стружколома GR ориентирована на надежную ломку стружки в средних и тяжелых режимах, хорошо подходит для непрерывной и умеренно прерывистой резки. Сплав NC3225 предназначен для обработки сталей (ISO P), отличается высокой износостойкостью и термостойкостью, что делает пластину эффективной для производительного точения на токарных станках с ЧПУ в жестких условиях.

🧩 Геометрия и конструкция серии

Проходные пластины WNMG / WNMA / WNMM / WBGT относятся к геометрии и отрицательным задним углом (0°). Такая конструкция обеспечивает до 6 рабочих режущих кромок на одну пластину, что резко снижает себестоимость обработки при серийном производстве. Негативная геометрия дает повышенную прочность клина, позволяет выдерживать большие подачи, глубины резки и прерывистую обработку при жестком креплении инструмента и стабильной системы станка.

В зависимости от конкретного стружколома (HS, MQ, PA, PM, TM, ZPF, GF, EF, AL и т.д.) и марки сплава, часть позиций оптимизирована под стабильную получистовую/чистовую обработку с повышенными требованиями к поверхности.

🧱 Материалы обработки и сплавы

В составе группы присутствуют пластины для обработки:

• углеродистых и легированных сталей (ISO P);

• нержавеющих сталей (ISO M);

• чугуна (ISO K);

• жаропрочных и твердых сплавов (ISO S/H);

• отдельные позиции для цветных/алюминиевых сплавов (например, AL K10).

В указанном списке встречаются следующие марки сплавов и серии:
LF6018, LF9218, P6205, P6215F, P6205T, P6205H, P3135, P8090, GP1225, NC3225, TG4125 K10, SM902.
Это позволяет подобрать решительную черновую пластину для стали, вариант с повышенной стойкостью для нержавейки или жаропрочных материалов, а также специализированную геометрию для цветных сплавов.

📏 Размеры и конфигурации

В группе использованы типовые размерные ряды:

• 080404/080408/080412/080416 — компактные пластины для внешней точки и подрезки с разными радиусами вершины (0,4/0,8/1,2/1,6 мм);

• 100612 — увеличенный формат для более мощного точения с большей толщиной и радиусом для стабильной работы на высоких нагрузках;

• 060201 (WBGT 060201L) — более мелкая, специализированная пластина для легкоразличных применений с уменьшенным радиусом и геометрией L.

Такое покрытие по размерам позволяет закрывать как универсальные операции на стандартных токарных ЧПУ, так и

🚀 Преимущества группы WNMG/WNMA/WNMM/WBGT
