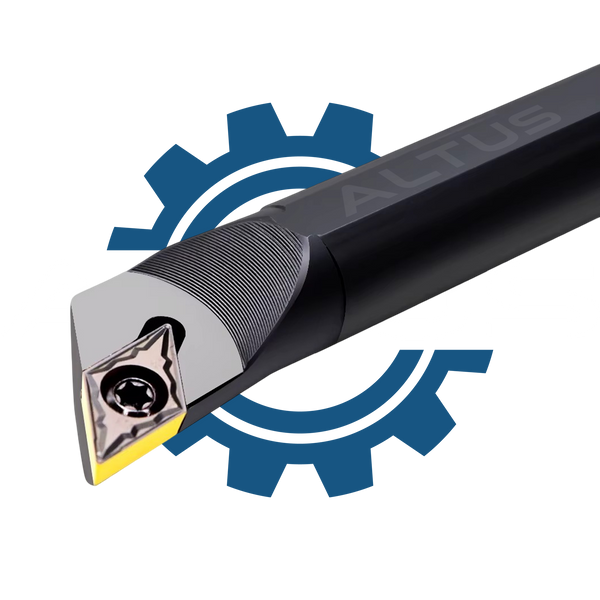

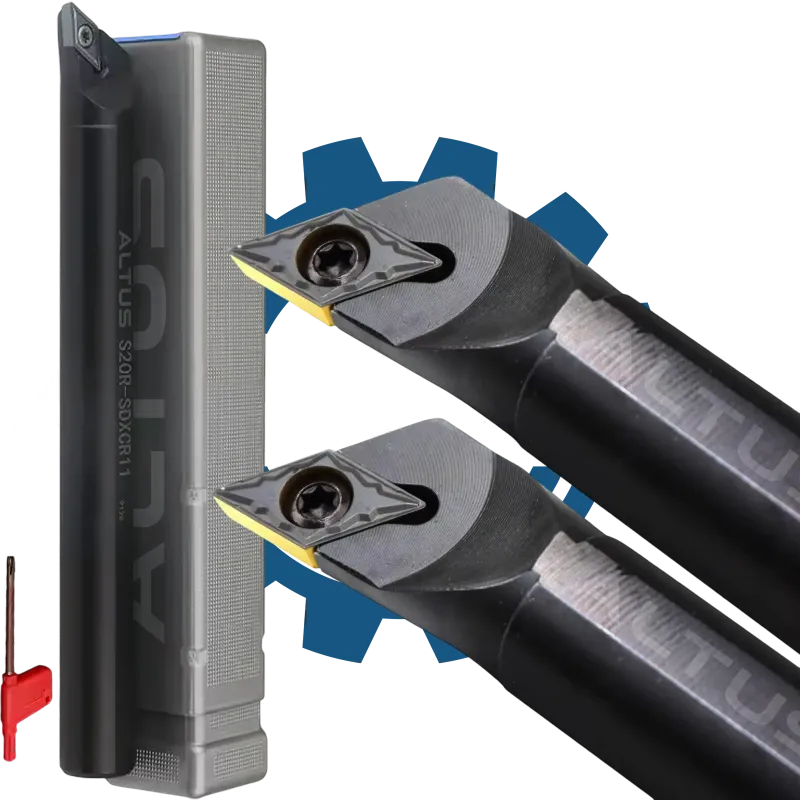

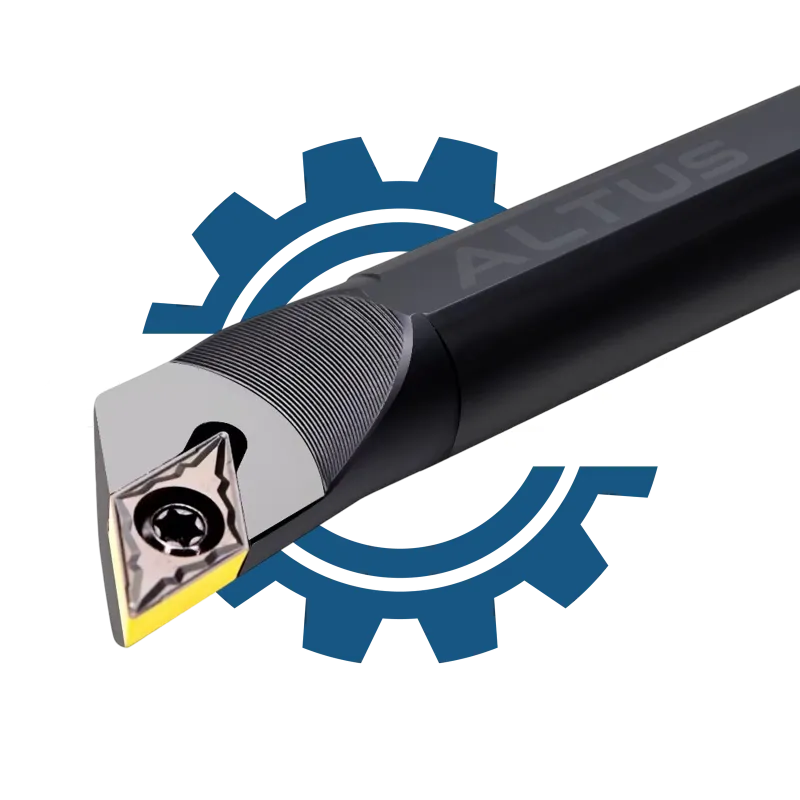

Резец расточный S25S-SDXCL11

🔩 Расточные державки ALTUS серии SDXCR/L — профессиональный стандарт точности

📌 Что это за инструмент?

SDXCR/L — это высокоточные токарные державки для внутреннего точения и растачивания, спроектированные для работы со сменными твердосплавными пластинами типа DCMT / DCGT (55°).
Конструкция с креплением пластины винтом гарантирует жёсткость, стабильность размеров и высокую чистоту поверхности.

Подходит для ЧПУ и универсальных токарных станков. Используется в машиностроении, инструментальном производстве, при серийном и ремонтном точении.

📐 Расшифровка маркировки SDXCR/L

Пример: S16Q-SDXCR07

1. S — материал державки: alloy steel (высокопрочная легированная сталь с термообработкой).

2. 16 — диаметр державки в мм (серия от Ø8 до Ø25, но под заказ возможны другие!).

3. Q — длина державки (Q = 150 мм, другие варианты: K, M, R, S от 125 до 250 мм, но под заказ возможны другие!).

4. S — способ крепления пластины: винтом (Screw clamp).

5. D — тип пластины: ромбическая 55° (DCMT/DCGT).

6. X — entrance angle по ISO = 100° (условное значение для кодирования).
   🔍 Фактически:

   • Пластина 55° + наклон державки 5° = 60°

   • 180° – 60° = 120° реальный угол к оси

   • ISO даёт 100° как условный угол входа.

7. C — задний угол пластины = 7°.

8. R / L — направление подачи (R — правая, L — левая).

9. 07 / 11 — размер пластины:

   • 07 — DCMT/DCGT 070202, 070204, 070208

   • 11 — DCMT/DCGT 11T302, 11T304, 11T308

⚙️ Технические параметры серии

• Угол: 100° (реально образует 120° к оси заготовки).

• Материал державки: легированная сталь с закалкой.

• Тип державки: S-type (уменьшенное сечение для гашения вибраций).

• Крепление пластины: Винт (Screw clamp).

• Совместимые пластины: DCMT / DCGT 55°, задний угол 7°.

• Диаметр державки: 8, 10, 12, 16, 20, 25 мм (другие — под заказ).

• Длина державки: 125–250 мм (другие — под заказ).

🛠 Где применяется?

• Внутреннее точение отверстий малого и среднего диаметра.

• Чистовая и получистовая обработка стали, нержавеющих сталей, чугуна, цветных сплавов.

• Изготовление и ремонт деталей в приборостроении, машиностроении, энергетике, инструментальном производстве.

✅ Преимущества ALTUS SDXCR/L

• Надёжная фиксация пластины — стабильная геометрия резания.

• Высокая точность — оптимальная геометрия для чистовой обработки.

• Гибкость — работа с большим выбором пластин DCMT/DCGT разных марок.

• Долговечность — износостойкая державка со специальной термообработкой.

• Универсальность — правая и левая версии.
