S32S-MW08-R1.5 державка расточная комбинированная

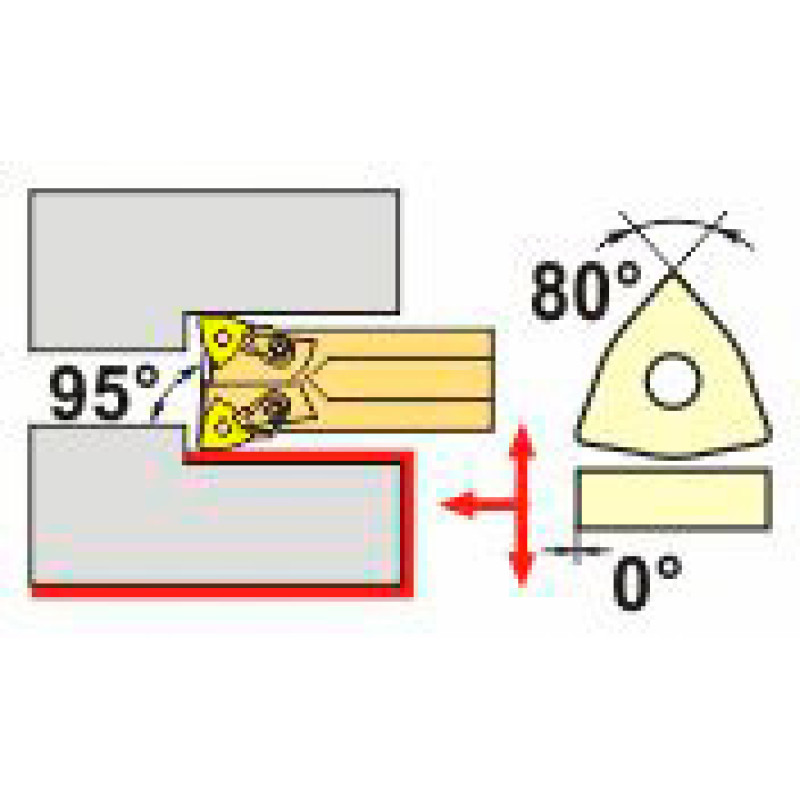

Комбинированная двусторонняя расточная державка MZG для токарной обработки металла со сменными пластинами WN**0804**. Державка с двойной головкой имеет систему крепления типа M — верхний прижим клином-прихватом. Угол в плане — 95°.

На державку устанавливаются две сменные многогранные пластины с режущими кромками, направленными в противоположные стороны. Такая конструкция позволяет обрабатывать внутренний диаметр, торец и наружный диаметр заготовки. Можно установить одну пластину для черновой, а вторую — для чистовой обработки.

Державка предназначена для токарных станков с ЧПУ, горизонтально-расточных станков с планшайбой и фрезерных обрабатывающих центров с функцией орбитальной обработки. Подходит для внутренней и наружной обработки уступов, конусов, фасок и торцов, а также для продольного и профильного точения. Конструкция особенно подходит для изготовления деталей типа кольца и втулки, когда глубина растачивания сопоставима с длиной наружной обработки изделия.

При использовании двух режущих пластин можно задействовать обе кромки, изменяя направление вращения детали. Установка черновой и чистовой пластин на одну державку позволяет не переустанавливать пластину и второй инструмент при переналадке. Двусторонняя конструкция также экономит гнёзда револьверной головки, освобождая место в резцедержателе для другого инструмента.

Минимальный диаметр расточки у комбинированных расточных резцов несколько больше, чем у классических расточных резцов с аналогичным диаметром державки. У правых комбинированных державок внутренняя (левая) пластина, если смотреть слева на режущую кромку, выдвинута вперёд на 1,5 мм относительно внешней правой пластины.

Исполнение — правое; державка — пружинная стальная. Хвостовик — 32 мм, минимальный диаметр расточки D min — 49 мм, длина L — 250 (S) мм, размер устанавливаемой пластины — 8, форма — W-тригональная, h — 30 мм, S — 38 мм. Пластины приобретаются отдельно. Вес — 1.850 кг.
