Оправка BMT45-ER16 потрійна радіальна (кутова)

В наявності

9 999.00 ₴

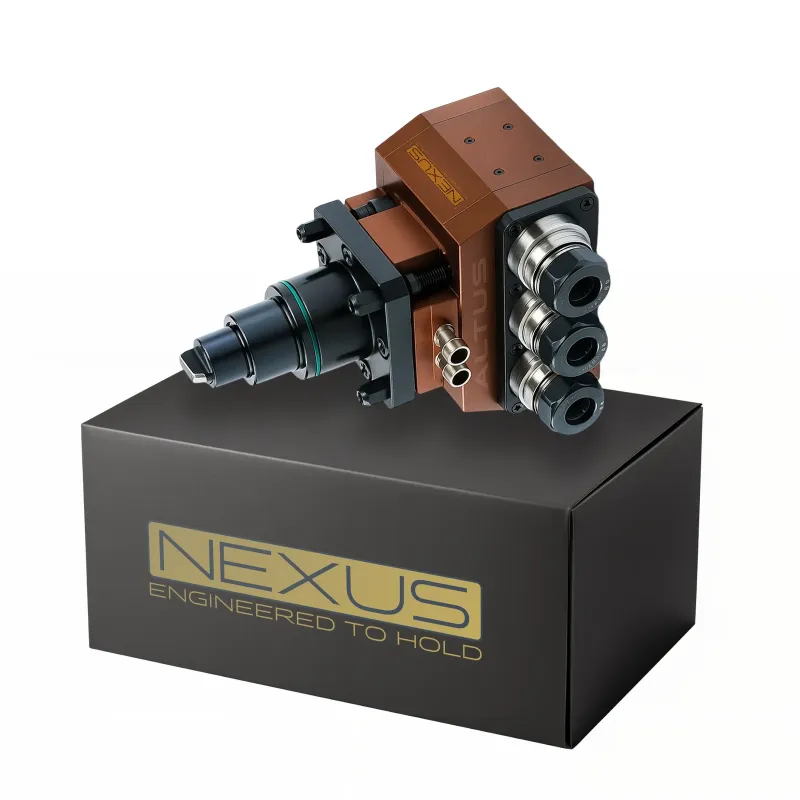

Оправка BMT45–ER16 потрійна радіальна (кутова) — приводна модель з трьома інструментальними шпинделями, розміщеними під 90° до осі обертання деталі. Центральний шпиндель обертається у протилежному напрямку до бокових. Сумісна з револьверними головками BMT45. Висота 193 мм, довжина по осі — 140 мм, корпус 125 мм. Затиск Ø1–10 мм через ER16, зовнішня подача СОЖ.

Висота або довжина:193 мм

Довжина по осі інструмента:140 мм

Конфігурація:Привідний блок BMT - Радіальна потрійна оправка(кутова, 90°)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–10 мм

Оправка BMT45-ER16 потрійна радіальна (кутова)

9 999.00 ₴

Опис

🛠️ Опис товару
Оправка BMT45–ER16×3 — це ефективне рішення для задач, де потрібно реалізувати багатоканальну поперечну обробку в одному інструментальному вузлі. Завдяки трим шпинделям, із яких центральний обертається у зворотному напрямку, користувач отримує максимальну гнучкість — від одночасного оброблення до правого/лівого різання без заміни оправки.

Оправка встановлюється на револьверну головку BMT45, всі виходи оснащені ER16 з діапазоном Ø1–10 мм. Висота — 193 мм, довжина по осі — 140 мм, ширина корпусу — 125 мм. Подача СОЖ реалізована зовнішньо через стандартні штуцери.

🔍 Розшифровка маркування BMT45–ER16×3 Radial

Позначення	Розшифровка
BMT45	Тип револьверної головки
ER16	Тип цангового патрона
×3	Кількість шпинделів — три
Радіальна	Кутова орієнтація шпинделів (90° до осі деталі)
Реверс	Центральний шпиндель обертається у зворотному напрямку

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Радіальна (кутова, 90°)
Стандарт кріплення	BMT45
Тип виходу інструмента	ER16 ×3
Діапазон затиску	Ø1–10 мм
Висота (монтажна)	193 мм
Довжина (по осі інструмента)	140 мм
Ширина корпусу	125 мм
Подача СОЖ	Зовнішня
Особливість	Центральний шпиндель — реверс
Передача обертів	1 : 1

✨ Переваги
✅ Три шпинделі — паралельна або комбінована обробка
✅ Реверс центрального шпинделя — можливість використання правих і лівих інструментів
✅ Надійний корпус 125 мм шириною — для стабільної поперечної обробки
✅ Підтримка ER16 — затиск Ø1–10 мм
✅ ALTUS × — багатоканальна точність у компактному форматі

🔧 Застосування
Для поперечної токарної обробки: торцювання, підрізання уступів, прорізання канавок, обробка фасок, чергова або одночасна робота інструментів. Ідеальна в умовах обмеженого револьверного простору при потребі у високій гнучкості.

⚙️ Сумісність
Працює з усіма цангами ER16. Сумісна з інструментами Ø1–10 мм. Встановлення в револьверну головку BMT45 (DIN 1809, радіальне положення).

🎯 Призначення
Для виробничих ділянок, де потрібна висока щільність інструментів в одному модулі, можливість використання обертового інструмента з різним напрямком і швидке переналаштування без зміни оправки.

🏭 ALTUS — потрійна ефективність у поперечному форматі
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Висота або довжина

193 мм

Довжина по осі інструмента

140 мм

Конфігурація

Привідний блок BMT - Радіальна потрійна оправка(кутова, 90°)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–10 мм

Тип виходу

ER16

Тип посадки

BMT45

Ширина корпусу

125 мм
