Оправка BMT55-ER16 потрійна радіальна (кутова)

В наявності

9 999.00 ₴

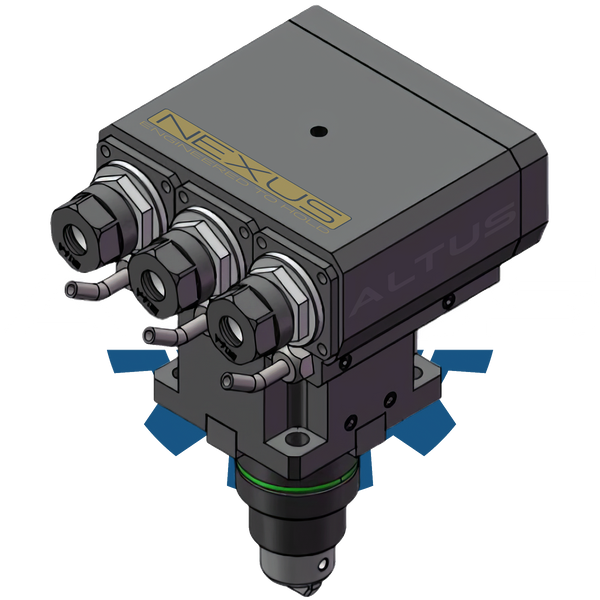

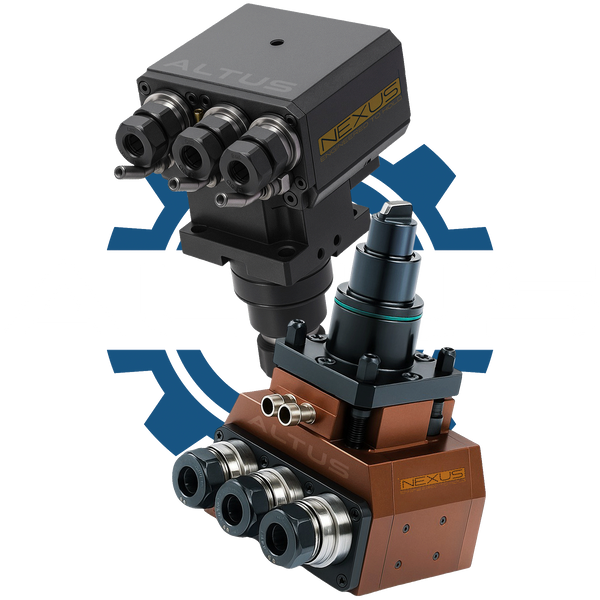

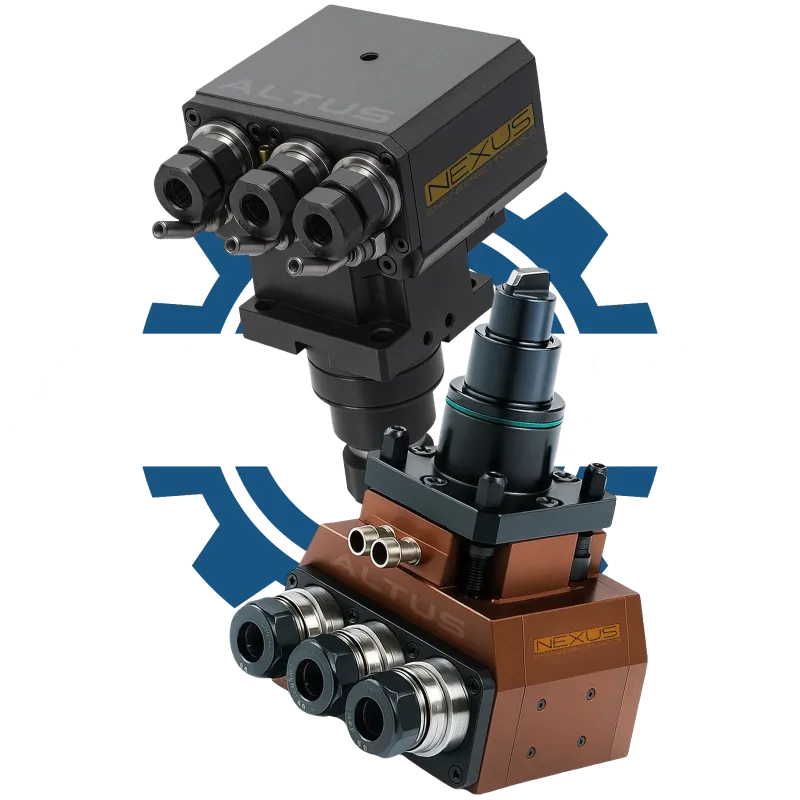

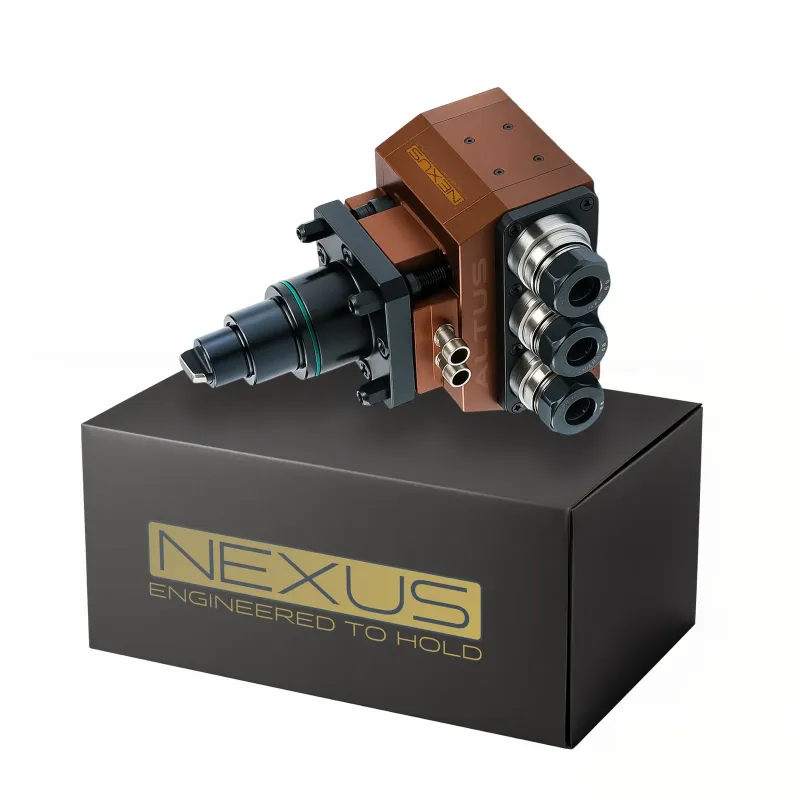

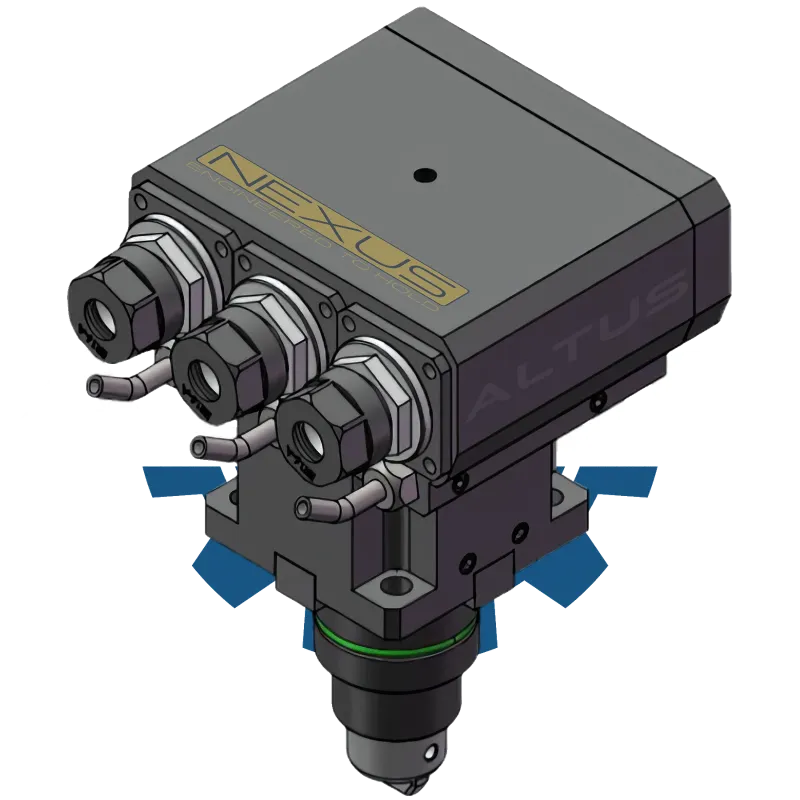

Оправка BMT55–ER16 потрійна радіальна (кутова) — приводна модель із трьома шпинделями для інструментів Ø1–12 мм. Центральний шпиндель обертається у протилежному напрямку до бокових. Установка у револьверну головку BMT55, радіальна орієнтація (90° до осі деталі). Монтажна висота — 213 мм, довжина по осі інструмента — 140 мм, корпус шириною 125 мм. Зовнішня подача СОЖ.

Висота або довжина:213 мм

Довжина по осі інструмента:140 мм

Конфігурація:Привідний блок BMT - Радіальна потрійна оправка(кутова, 90°)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–12 мм

Оправка BMT55-ER16 потрійна радіальна (кутова)

9 999.00 ₴

Опис

🛠️ Опис товару
Оправка BMT55–ER16×3 — це спеціалізоване рішення для поперечної обробки з максимальною функціональністю. Три незалежні шпинделі дозволяють використовувати декілька інструментів у межах одного циклу, а центральний реверсний шпиндель розширює можливості — дозволяє використовувати як праві, так і ліві різальні інструменти без заміни оправки.

Цангові патрони ER16 сумісні з інструментами Ø1–12 мм. Корпус 125 мм по ширині забезпечує жорсткість навіть при великій монтажній висоті 213 мм. Подача СОЖ — зовнішня, незалежна для кожного шпинделя.

🔍 Розшифровка маркування BMT55–ER16×3 Radial

Позначення	Розшифровка
BMT55	Стандарт револьверної головки
ER16	Тип вихідного цангового патрона
×3	Три інструментальні шпинделі
Радіальна	Орієнтація шпинделів під 90° до осі деталі
Реверс	Центральний шпиндель обертається у протилежному напрямку

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Радіальна (кутова, 90°)
Стандарт кріплення	BMT55
Тип виходу інструмента	ER16 ×3
Діапазон затиску	Ø1–12 мм
Висота (монтажна)	213 мм
Довжина (по осі інструмента)	140 мм
Ширина корпусу	125 мм
Подача СОЖ	Зовнішня
Особливість	Центральний шпиндель — реверс
Передача обертів	1 : 1

✨ Переваги
✅ Три незалежні шпинделі — більше можливостей в одному циклі
✅ Реверс центрального шпинделя — підтримка інструментів з обертанням у двох напрямках
✅ Посилений корпус 125 мм — стійкість при великій монтажній висоті
✅ Затиск через ER16 — точність для Ø1–12 мм
✅ ALTUS × — надійність, помножена на гнучкість

🔧 Застосування
Поперечне торцювання, фасонне точіння, обробка канавок, відрізка, комбіновані бокові операції. Раціональний вибір для серійного виробництва, що потребує змінності інструментів без заміни оправки.

⚙️ Сумісність
Працює з усіма стандартними цангами ER16. Сумісна з інструментами Ø1–12 мм. Встановлюється у револьверні головки BMT55, радіальна (кутова) площина згідно DIN 1809.

🎯 Призначення
Для автоматизованих токарних центрів, які виконують інтенсивну бокову обробку з чергуванням правого/лівого інструменту. Забезпечує гнучкість у вузькому револьверному просторі.

🏭 ALTUS — поперечна точність у трикратному виконанні
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Висота або довжина

213 мм

Довжина по осі інструмента

140 мм

Конфігурація

Привідний блок BMT - Радіальна потрійна оправка(кутова, 90°)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–12 мм

Тип виходу

ER16

Тип посадки

BMT55

Ширина корпусу

125 мм
