🛠️ Опис товару

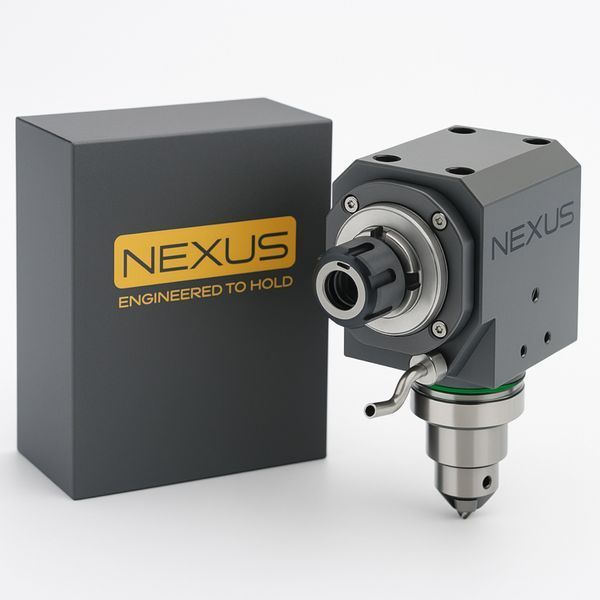

Ця модель приводної оправки призначена для поперечного (радіального) встановлення інструмента на ЧПУ-станках зі стандартом револьверної головки BMT55. Завдяки виходу під цангу ER32, вона підтримує інструменти діаметром від 2 до 20 мм, що робить її універсальним рішенням для більшості токарних і фрезерних завдань.
Корпус шириною 85 мм витримує підвищені навантаження. Довжина по осі інструмента — 156,6 мм, висота монтажу — 201/224 мм. Зовнішня подача СОЖ здійснюється через штуцер, що спрощує підключення до системи охолодження.
🔍 Розшифровка маркування BMT55-ER32
| Позначення | Розшифровка |
|---|---|
| BMT55 | Стандарт кріплення до станка — револьверна головка BMT55 |
| ER32 | Тип виходу інструмента — цанговий патрон ER32 |
| Радіальна | Кутове (90°) розміщення інструмента відносно осі обертання деталі |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Радіальна (кутова, 90°) |
| Стандарт кріплення | BMT55 |
| Тип виходу інструмента | ER32 |
| Діапазон затиску | 2–20 мм |
| Висота (монтажна) | 201 / 224 мм |
| Довжина (по осі інструмента) | 156,6 мм |
| Ширина корпусу | 85 мм |
| Подача СОЖ | Зовнішня (через штуцер) |
✨ Переваги
✅ Великий діапазон затиску Ø2–20 мм
✅ Жорсткий посилений корпус для стабільної обробки
✅ Зовнішня подача СОЖ — проста інтеграція в систему охолодження
✅ ALTUS × — точність, розрахована на промислові навантаження
🔧 Застосування
Призначена для токарних і комбінованих ЧПУ-станків з револьверною головкою BMT55. Застосовується для радіального свердління, торцювання, зенкерування, обробки фасок.
⚙️ Сумісність
Працює з усіма стандартними цангами ER32. Сумісна з інструментами з круглим хвостовиком Ø2–20 мм.
🎯 Призначення
Для професійної обробки широкого діапазону діаметрів інструменту. Оптимальна для стабільної поперечної обробки на високонавантажених ЧПУ.
