🛠️ Опис товару

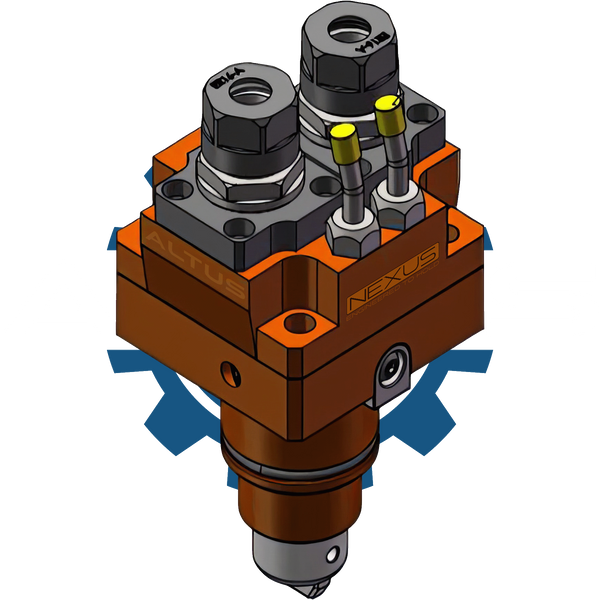

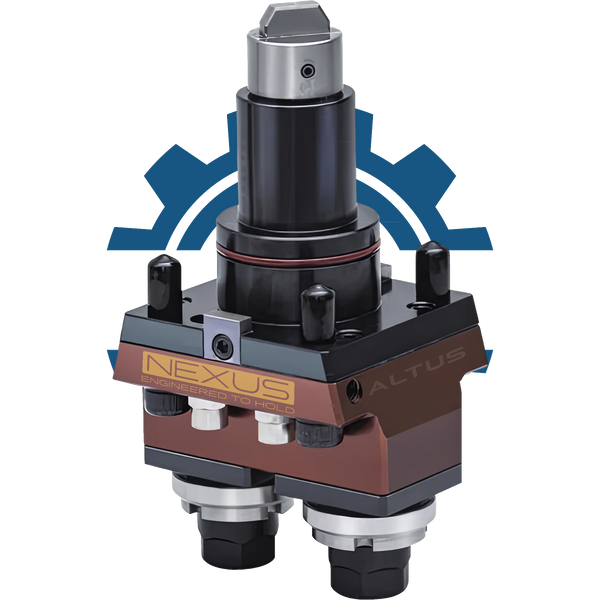

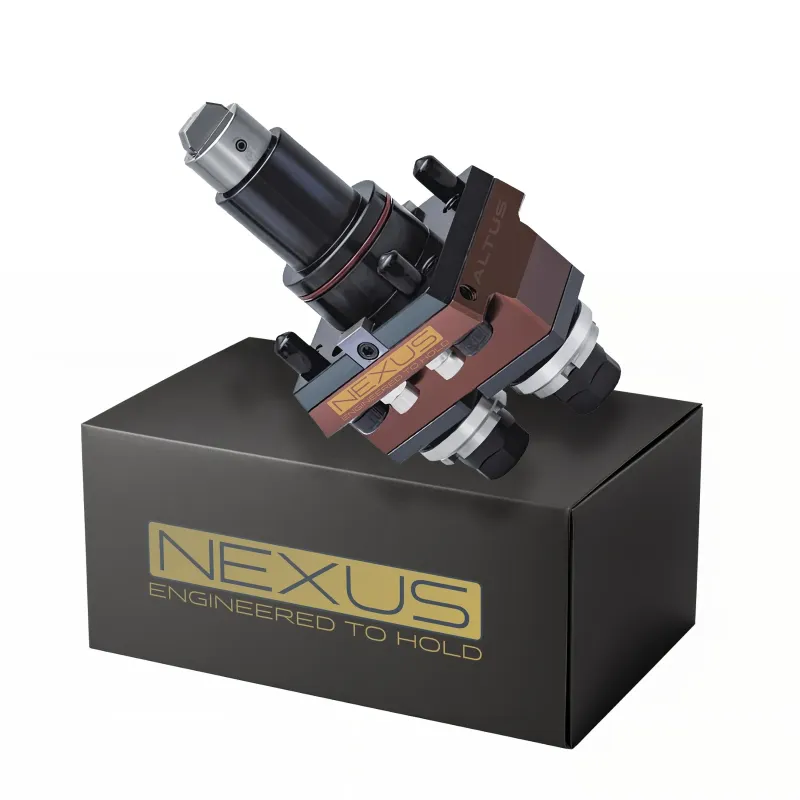

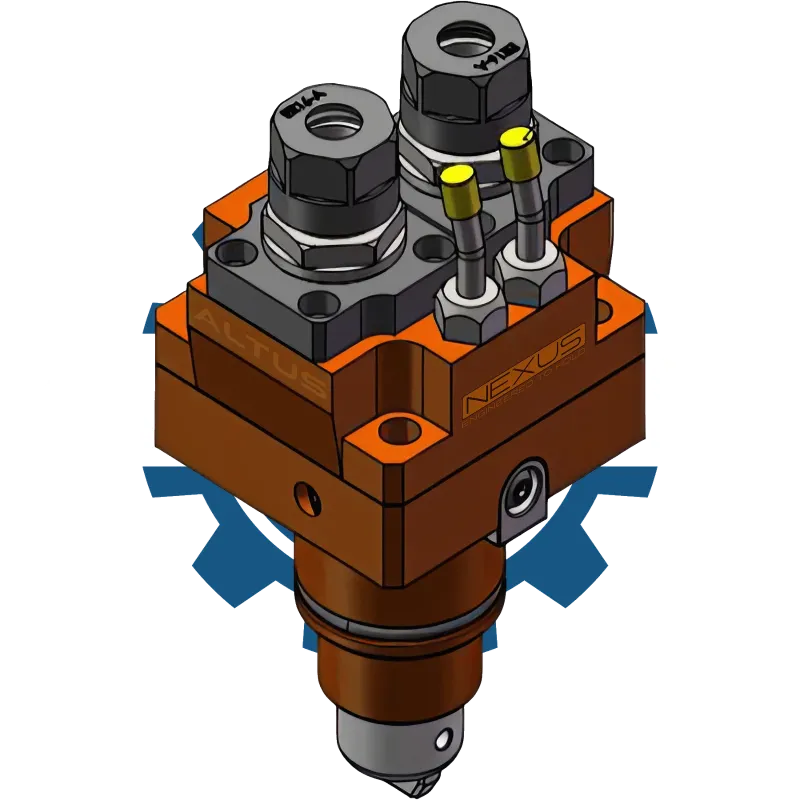

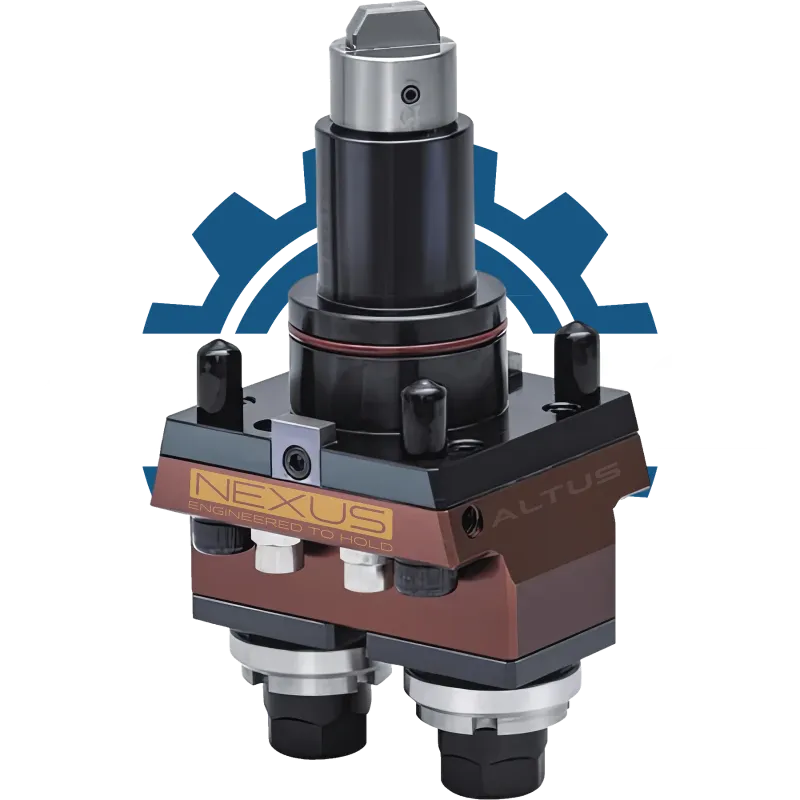

Модель BMT65–ER20×2 у виконанні 0° — це професійна подвійна аксіальна оправка для револьверних головок BMT65, що дозволяє паралельно використовувати два інструменти або здійснювати швидке перемикання між ними без втрати часу на переналагодження.
Оправка монтується в горизонтальній площині — позиція 0° згідно DIN 1809, що забезпечує ідеальне розташування інструментальних виходів уздовж осі обертання. Обидва канали обладнані патронами ER20, що дозволяють працювати з хвостовиками Ø1–12 мм. Подача СОЖ — зовнішня, через штуцери.
Розмір корпусу 94×94 мм забезпечує високу стабільність, а довжина 205 мм по осі інструмента — універсальність при обробці великих і складних деталей.
🔍 Розшифровка маркування BMT65–0° ER20×2
| Позначення | Розшифровка |
|---|---|
| BMT65 | Формат револьверної головки для приводного інструменту |
| 0° | Горизонтальне встановлення згідно DIN 1809 |
| ER20 | Тип цангового патрона на виході |
| ×2 | Подвійна конфігурація з двома інструментальними каналами |
| Аксіальна | Вихід інструмента — паралельно до осі обертання деталі |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна (горизонтальна, 0°) |
| Стандарт кріплення | BMT65 |
| Тип виходу інструмента | ER20 ×2 |
| Діапазон затиску | Ø1–12 мм |
| Довжина (по осі інструмента) | 205 мм |
| Ширина корпусу | 94 × 94 мм |
| Подача СОЖ | Зовнішня |
| Передача обертів | 1 : 1 |
✨ Переваги
✅ Горизонтальне встановлення 0° згідно DIN 1809
✅ Два інструментальні виходи — для паралельної обробки
✅ Потужний корпус 94×94 мм — максимальна жорсткість
✅ Універсальний затиск через ER20 (до Ø12 мм)
✅ ALTUS × — точна передача в умовах високих навантажень
🔧 Застосування
Для осьових токарних операцій: свердління, нарізання різьби, розгортки, зенкування та комбінаційних обробок. Ідеальна для потужного обладнання зі шпинделем великого діаметра. Горизонтальне встановлення дає змогу ефективно використовувати револьверний простір.
⚙️ Сумісність
Сумісна з усіма цангами ER20. Працює з інструментами Ø1–12 мм. Підходить для верстатів, оснащених револьверною головкою BMT65.
🎯 Призначення
Для серійного виробництва, де потрібна максимальна ефективність при обробці складних корпусних деталей або елементів з великою глибиною. Забезпечує жорсткість, повторюваність і надійність при будь-яких навантаженнях.
