🛠️ Опис товару

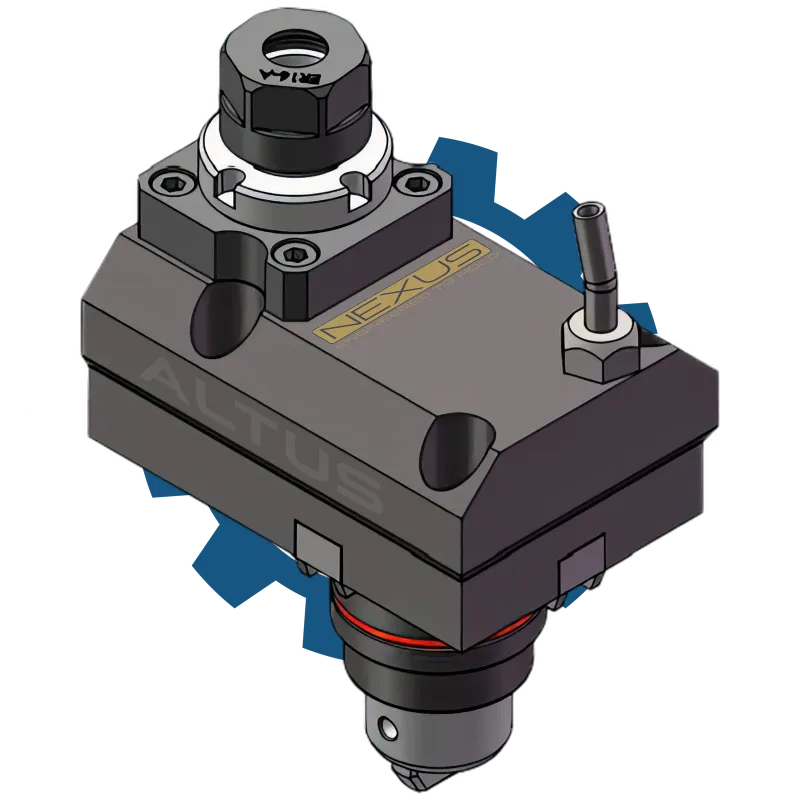

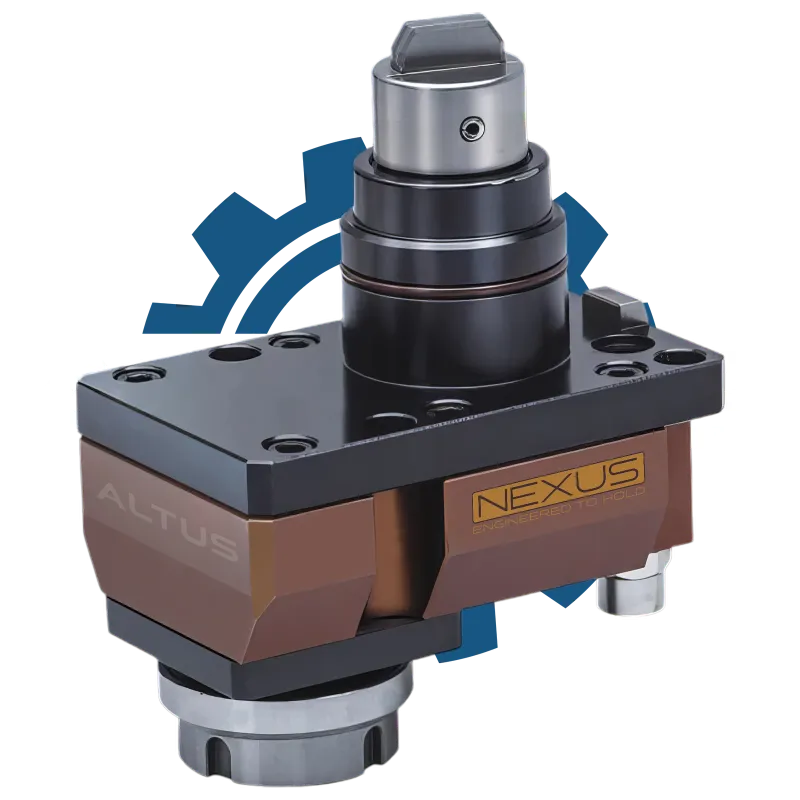

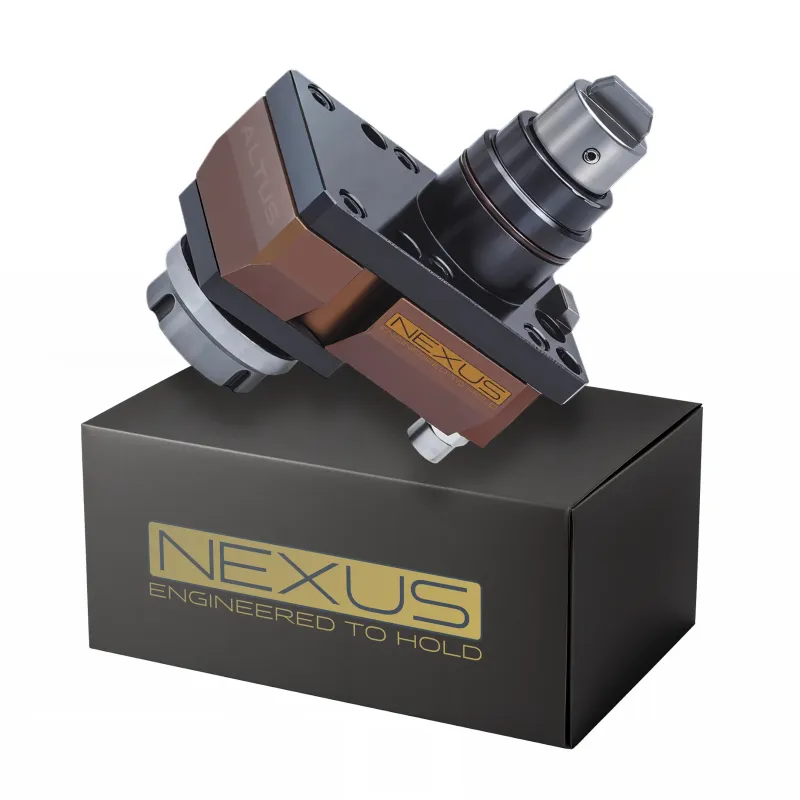

Ця спеціалізована оправка від поєднує збільшення обертів (1:2) із зміщеною (ексцентричною) віссю шпинделя, що відкриває нові можливості для осьової обробки. Шпиндель обертається вдвічі швидше за привід станка, забезпечуючи ефективну високошвидкісну обробку свердлами малого діаметра, а зміщення осі дозволяє обійти геометричні обмеження оброблюваної деталі.
Патрон ER16 підтримує затиск інструментів із хвостовиком Ø1–10 мм. Монтаж — стандарт BMT40 згідно DIN 1809. Пряма (осьова) конфігурація з виносом — ідеальна для обробки деталей зі зміщеним центром.
🔍 Розшифровка маркування BMT40–ER16 (1:2, зміщена)
| Позначення | Розшифровка |
|---|---|
| BMT40 | Стандарт кріплення до револьверної головки |
| ER16 | Цанговий патрон ER16 (Ø1–10 мм) |
| Аксіальна зміщена | Вісь інструментального виходу зміщена відносно осі оправки |
| Передача 1:2 | Швидкість обертання інструмента вдвічі вища, ніж у приводу станка |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна зміщена (ексцентрична) |
| Стандарт кріплення | BMT40 |
| Тип виходу інструмента | ER16 |
| Діапазон затиску | Ø1–10 мм |
| Довжина (по осі інструмента) | 144 мм |
| Ширина корпусу | 63 × 97,5 мм |
| Передача обертів | 1 : 2 |
| Подача СОЖ | Зовнішня |
✨ Переваги
✅ Збільшення обертів — ідеально для малих діаметрів
✅ Зміщення осі — доступ до зон, які не дістати стандартною оправкою
✅ Пряма (осьова) геометрія — універсальна для свердління
✅ Компактний корпус для револьвера BMT40
✅ ALTUS × — обертай швидше, працюй гнучкіше
🔧 Застосування
Швидкісне свердління отворів малого діаметра, обробка з ексцентричним розміщенням, наскрізні й глухі отвори у важкодоступних місцях. Використовується в точних операціях, де важлива і швидкість, і доступність.
⚙️ Сумісність
Сумісна з усіма стандартними ER16-цангами. Працює з інструментами Ø1–10 мм. Встановлюється у револьверні головки BMT40 згідно DIN 1809.
🎯 Призначення
Для токарних центрів, які виконують обробку у зонах з обмеженим доступом або потребують збільшеної швидкості інструмента. Оптимально підходить для високоточних і багатообертових свердлильних операцій.
