🛠️ Опис товару
Ця модель поєднує підвищену швидкість обертання (завдяки передатному відношенню 1:2) та зміщений інструментальний вихід, що дозволяє виконувати осьові операції у зонах, які недоступні для класичних оправок.

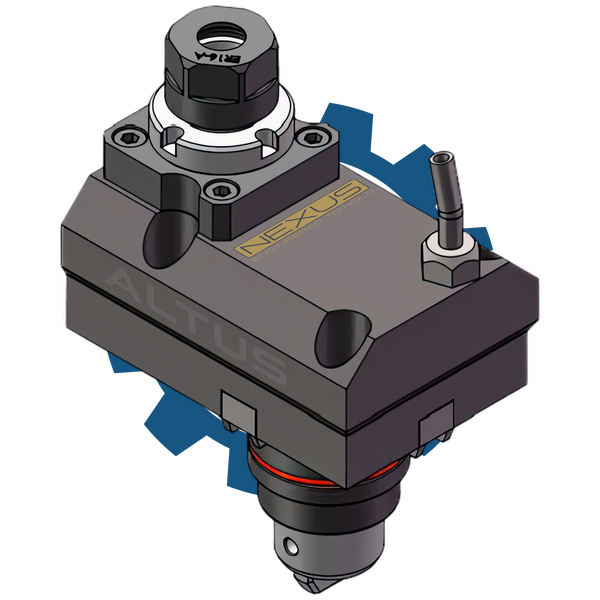

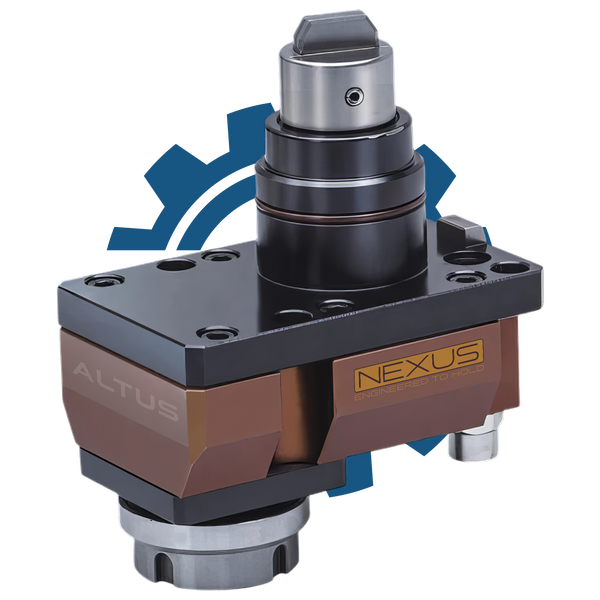

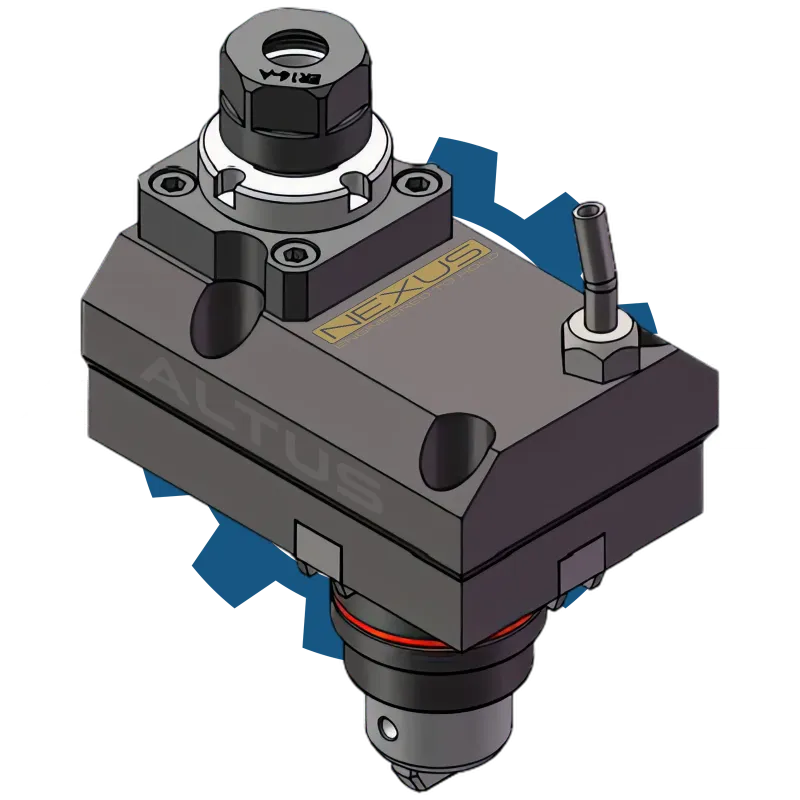

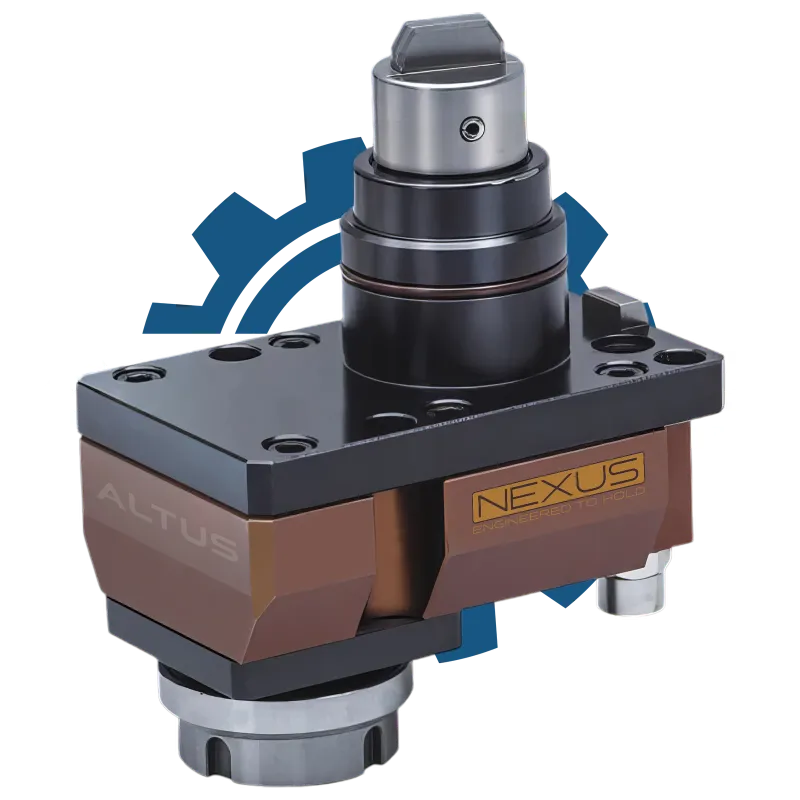

Конструктивно — це аксіальна оправка з цанговим патроном ER20, що дозволяє затискати інструменти Ø1–12 мм. Вихідний шпиндель зміщений відносно центра кріплення BMT, а тому ідеально підходить для еквідистантної обробки або обробки по діаметральній відстані.
🔍 Розшифровка маркування BMT45–ER20 (1:2, зміщена)
| Позначення | Розшифровка |
|---|---|
| BMT45 | Стандарт револьверної головки |
| ER20 | Цанговий патрон (Ø1–12 мм) |
| Аксіальна зміщена | Вихід інструмента паралельний, але зміщений відносно осі оправки |
| Передача 1:2 | Інструмент обертається вдвічі швидше за привід |
📐 Характеристики
| Параметр | Значення |
|---|---|
| Тип | Приводна оправка |
| Конфігурація | Аксіальна зміщена (ексцентрична) |
| Стандарт кріплення | BMT45 |
| Тип виходу інструмента | ER20 |
| Діапазон затиску | Ø1–12 мм |
| Довжина (по осі інструмента) | 169 мм |
| Ширина корпусу | 75 × 106 мм |
| Передача обертів | 1 : 2 |
| Подача СОЖ | Зовнішня |
✨ Переваги
✅ Збільшення обертів — оптимально для високошвидкісної обробки
✅ Ексцентричне розміщення — обробка виносів, канавок, отворів по зміщенню
✅ Компактний і міцний корпус для револьвера BMT45
✅ Стандарт ER20 — універсальний цанговий патрон
✅ ALTUS × — там, де потрібна швидкість і геометрична свобода
🔧 Застосування
Осьове високошвидкісне свердління, обробка зміщених зон, канавок, підшипникових гнізд, отворів по діаметру. Ідеально підходить для роботи з тонкими деталями або в обмеженому просторі.
⚙️ Сумісність
Сумісна з цангами ER20 та інструментами Ø1–12 мм. Встановлюється в револьверну головку BMT45 (DIN 1809). Забезпечує передачу обертів зі співвідношенням 1:2.
🎯 Призначення
Для задач, де потрібна комбінація швидкості і геометричного виносу. Універсальне рішення для серійної та високоточної осьової обробки на ЧПУ-центрах.
🏭 ALTUS — зміщення під контролем, швидкість у дії
