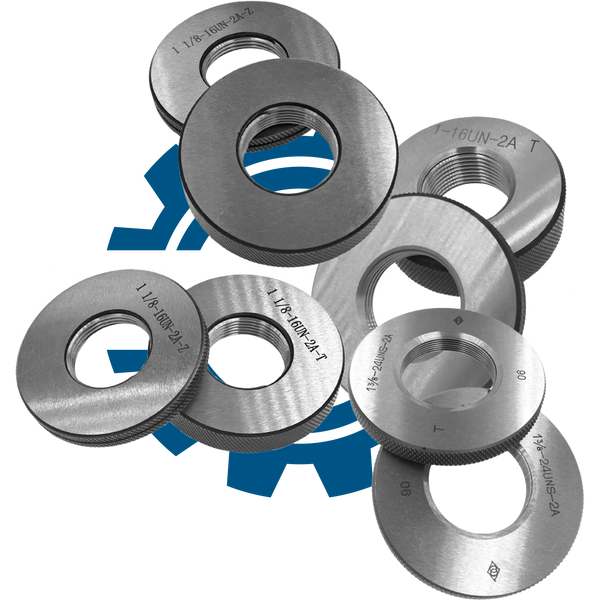

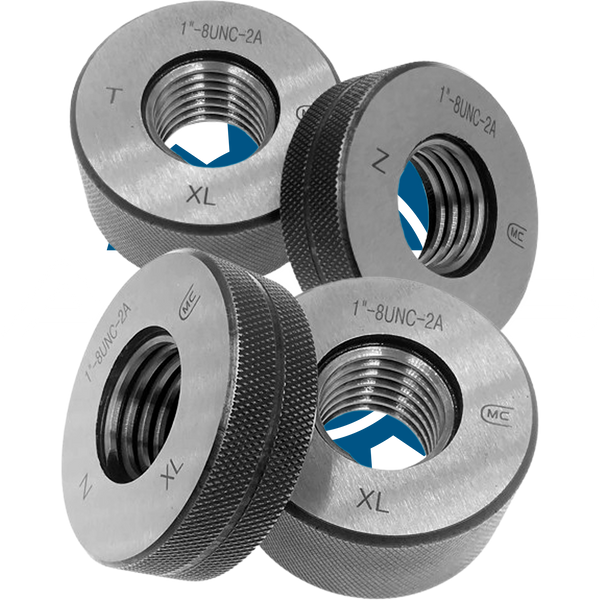

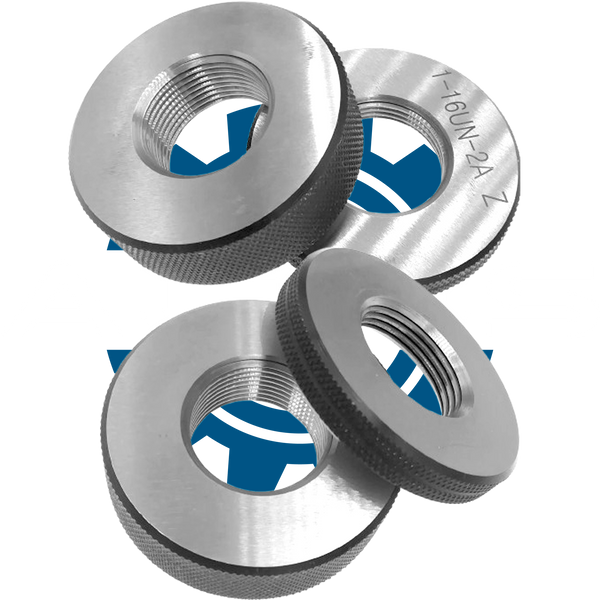

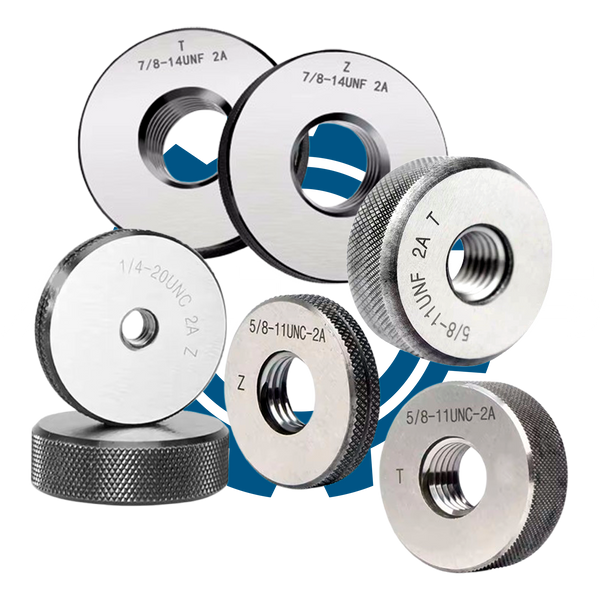

Калибр-кольцо резьбовое 1-20 UNEF 3A (ПР/НЕ) — это специализированный инструмент для точного контроля внешней американской унифицированной дюймовой резьбы в производственных условиях.
Расшифровка маркировки
| Обозначение | Пояснение |
| Калибр-кольцо | Инструмент для контроля внешней резьбы |
| Резьбовое | Предназначено для проверки резьбовых соединений |
| 1″ | Дюймовый номинальный размер резьбы |
| 20 TPI | Количество нитей на дюйм |
| UNEF | Серия унифицированной дюймовой резьбы с мелким шагом |
| 3A | Поле допуска для внешней резьбы повышенной точности |
| ПР | Сторона для проверки прохода (Go) |
| НЕ | Сторона для проверки непрохода (No Go) |
Назначение и применение
Данное калибр-кольцо предназначено для контроля соответствия внешней резьбы 1″ 20 TPI серии UNEF с полем допуска 3A требованиям чертежа и стандарта. Применяется на этапах серийного и приемочного контроля в машиностроении, приборостроении, авиационной и других отраслях, где критически важна точность резьбовых соединений. Инструмент позволяет оперативно определить качество изготовления резьбы, обеспечивая стабильность параметров продукции и снижение риска брака.
Ключевые параметры подбора
Выбор калибра-кольца должен основываться на точном соответствии параметров контролируемой резьбы, поскольку даже незначительное несоответствие может привести к браку или отклонению продукции. Особое внимание следует уделять номинальному размеру, количеству нитей на дюйм, серии резьбы и полю допуска.
- Номинальный размер: 1″
- Количество нитей на дюйм (TPI): 20 TPI
- Серия резьбы: UNEF
- Поле допуска: 3A
- Исполнение: ПР (Go) и НЕ (No Go)
Порядок проверки и контроля
Контроль внешней резьбы калибром-кольцом осуществляется путем последовательной проверки прохода и непрохода соответствующих сторон инструмента. Проверка считается корректной, если соблюдены условия чистоты, отсутствия повреждений на резьбе и калибре, а также правильности применения сторон ПР и НЕ.
- Очистите резьбу детали и калибр-кольцо от загрязнений.
- Визуально убедитесь в отсутствии повреждений на контролируемой резьбе.
- Установите сторону ПР (Go) калибра-кольца на резьбу и проверьте плавность прохода без чрезмерного усилия.
- Поверните калибр-кольцо и проверьте стороной НЕ (No Go) — она не должна проходить на полную длину резьбы.
- Зафиксируйте результаты контроля в соответствующей документации.
Почему важна точная спецификация
Ошибка в выборе размера, TPI, серии резьбы или поля допуска калибра-кольца может привести к некорректной оценке качества резьбового соединения, что грозит браком, отказом узлов в эксплуатации и финансовыми потерями из-за возврата или переработки продукции. Точная спецификация гарантирует соответствие изделия требованиям заказчика и стандарта, минимизирует риски рекламаций и обеспечивает стабильность производственного процесса.
