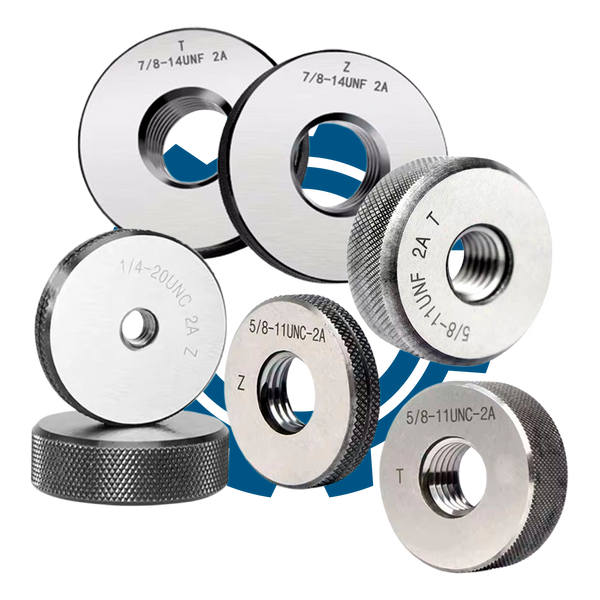

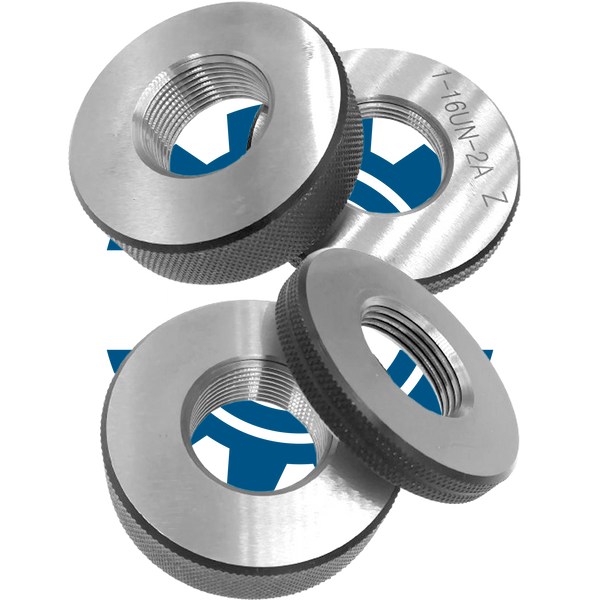

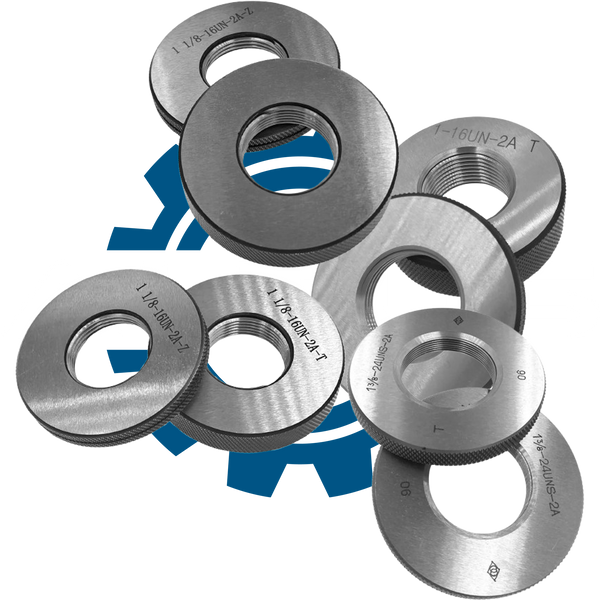

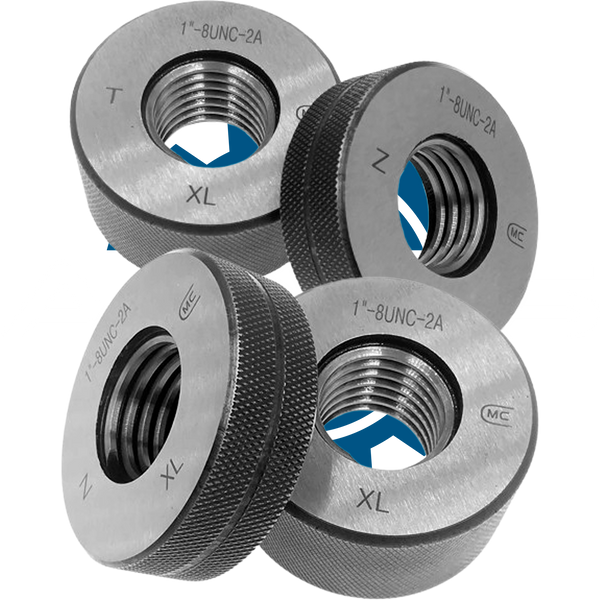

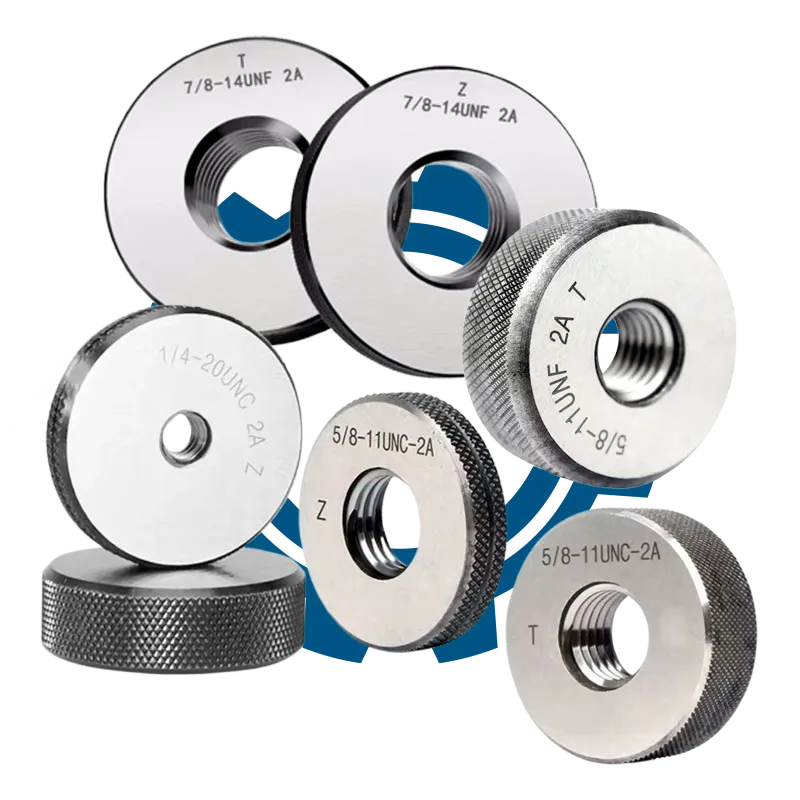

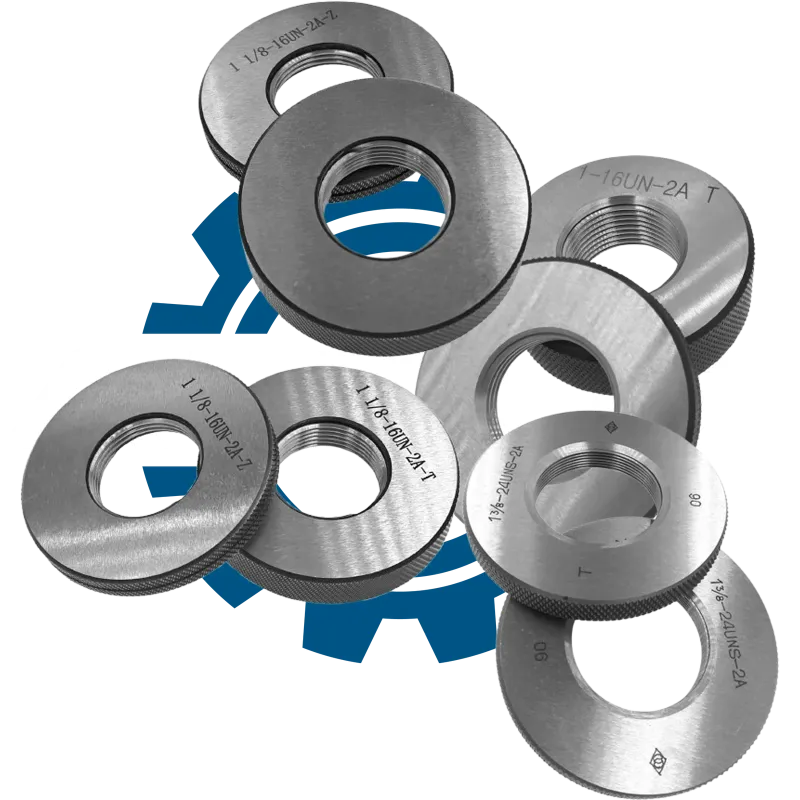

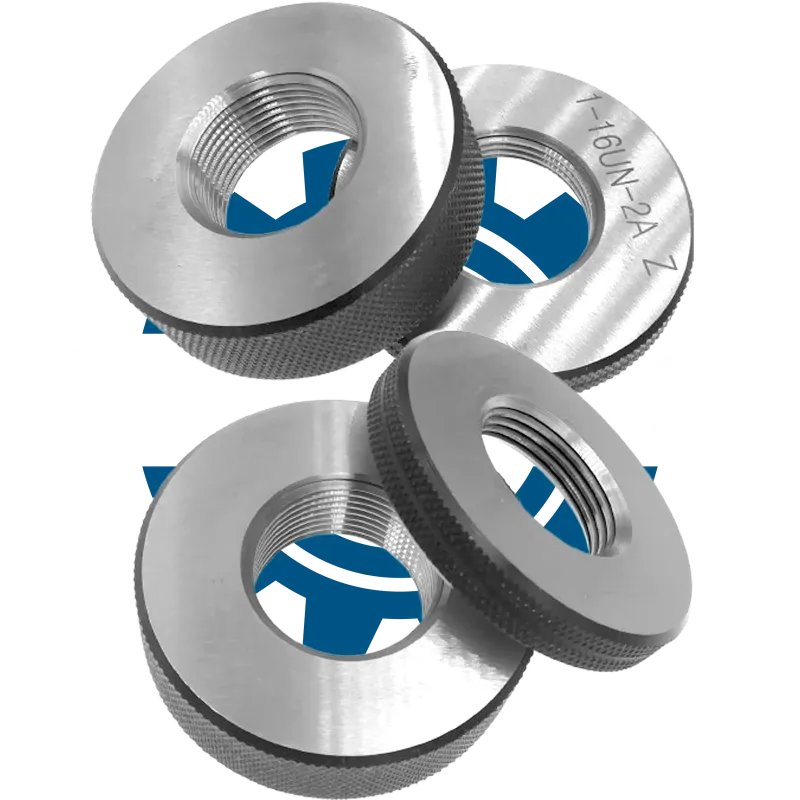

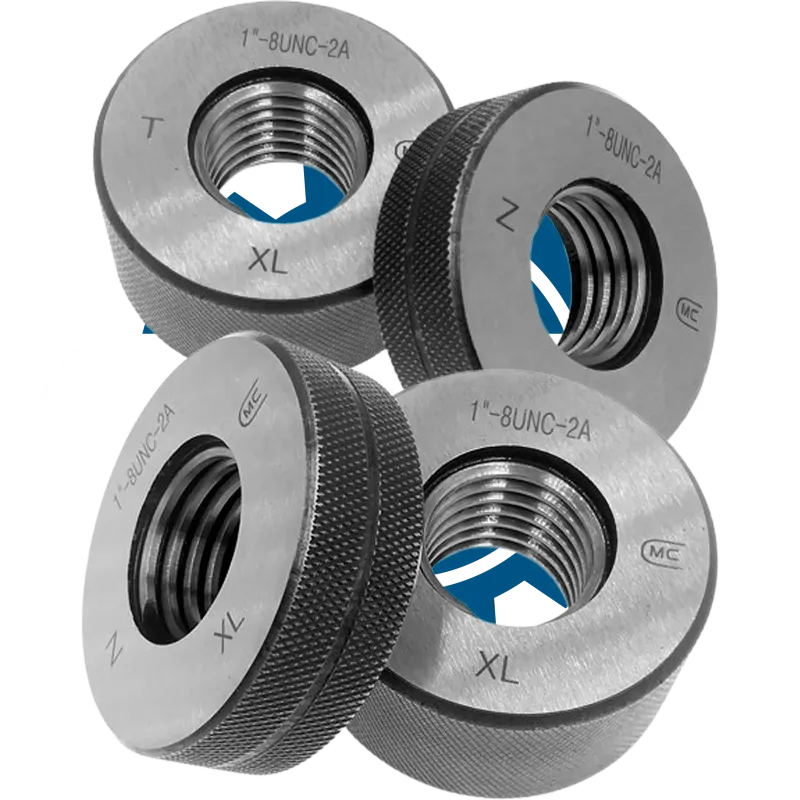

Калибр-кольцо резьбовое 1 3/4-20 UN 3A (ПР/НЕ) — это специализированный инструмент для точного контроля внешней американской унифицированной дюймовой резьбы на изделиях в промышленных условиях.
Расшифровка маркировки
| Обозначение |
Пояснение |
| Калибр-кольцо |
Тип инструмента для контроля внешней резьбы |
| Резьбовое |
Конструктивный тип — для резьбовых соединений |
| 1 3/4″ |
Номинальный дюймовый размер резьбы |
| 20 |
Количество нитей на дюйм (20 TPI) |
| UN |
Серия унифицированной дюймовой резьбы |
| 3A |
Поле допуска для внешней резьбы |
| ПР |
Сторона для проверки прохода (Go) |
| НЕ |
Сторона для проверки непрохода (No Go) |
Назначение и применение
Данный резьбовой калибр-кольцо предназначен для оперативного контроля соответствия внешней дюймовой резьбы размером 1 3/4″, 20 TPI, серии UN, полю допуска 3A. Применяется в производственных цехах, на участках ОТК и при приемке готовой продукции для быстрой проверки качества резьбовых соединений. Позволяет инженерам, технологам и контролерам обеспечить соответствие резьбы установленным параметрам, минимизируя риск брака и повышая стабильность серийного производства.
Ключевые параметры подбора
Выбор калибра-кольца должен быть максимально точным, так как от этого зависит достоверность контроля резьбовых соединений и соответствие продукции техническим требованиям. Особое внимание следует уделять маркировке и соответствию всех параметров спецификации.
- Номинальный дюймовый размер: 1 3/4″
- Количество нитей на дюйм (TPI): 20 TPI
- Серия резьбы: UN
- Поле допуска: 3A
- Исполнение: ПР (Go) / НЕ (No Go)
Порядок проверки и контроля
Контроль внешней резьбы калибром-кольцом основан на принципе прохода и непрохода: калибр должен свободно накручиваться со стороны ПР и не накручиваться со стороны НЕ. Проверка считается корректной только при соблюдении чистоты резьбы и отсутствии повреждений.
- Очистите резьбу детали от загрязнений и смазки.
- Визуально убедитесь в отсутствии повреждений резьбы.
- Возьмите калибр-кольцо и попробуйте накрутить сторону ПР на резьбу — должно проходить без усилий.
- Попробуйте накрутить сторону НЕ — она не должна проходить более чем на 1–2 витка.
- Зафиксируйте результат контроля в соответствующей документации.
Почему важна точная спецификация
Ошибка в выборе размера, TPI, серии резьбы или поля допуска калибра-кольца приводит к некорректной оценке качества резьбовых соединений, что может вызвать отклонения в производстве, некондиционность продукции, дополнительные затраты на переработку и риск отказа готовых изделий в эксплуатации. Точное соответствие спецификации — залог стабильного контроля и надежности конечной продукции.
