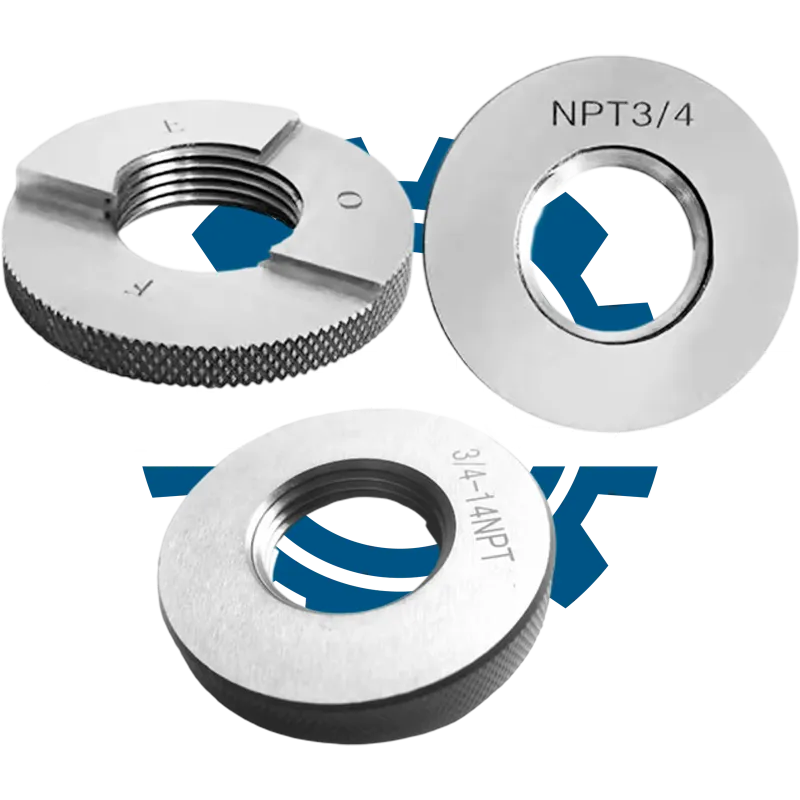

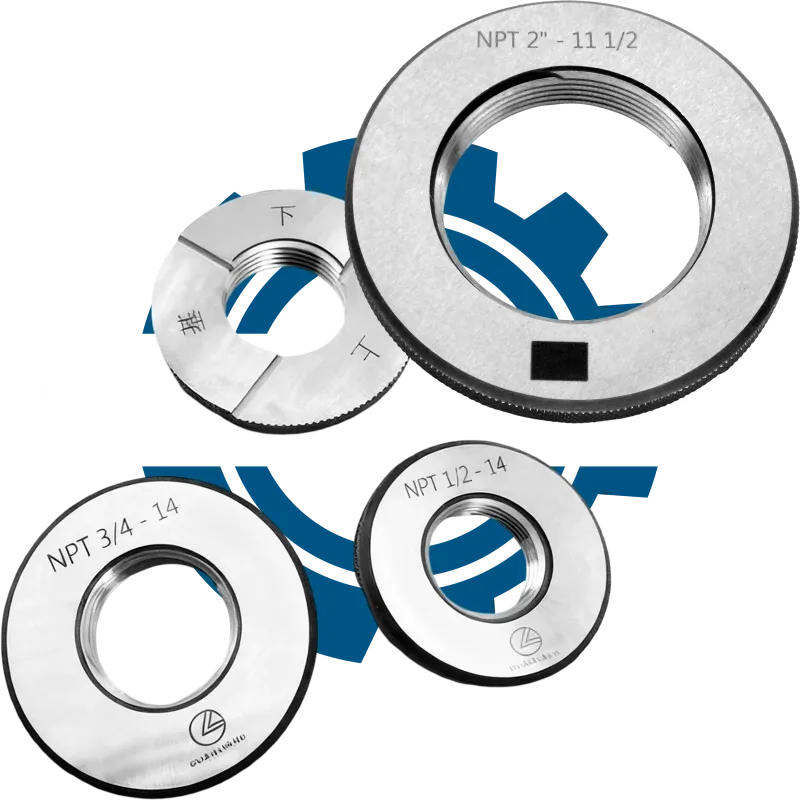

Калибр-кольцо резьбовое 3/4-14 NPT (ПР/НЕ) — это специализированный измерительный инструмент для контроля наружной трубной конической резьбы 3/4″ 14 TPI серии NPT на соответствие допуску с помощью проходной и непроходной сторон.
Расшифровка маркировки
| Обозначение | Пояснение |
| Калибр-кольцо | Контроль наружной резьбы |
| 3/4″ | Номинальный дюймовый размер резьбы |
| 14 TPI | Количество нитей на дюйм |
| NPT | Трубная коническая резьба общего назначения |
| ПР | Проходная сторона контроля |
| НЕ | Непроходная сторона контроля |
Назначение и применение
Калибр-кольцо резьбовое 3/4-14 NPT (ПР/НЕ) предназначено для быстрой и надежной проверки наружной трубной конической резьбы 3/4″ 14 TPI на соответствие профилю и размеру согласно требованиям NPT. Применяется в производстве, монтаже, ремонте и приемочном контроле трубопроводной арматуры, фитингов, деталей гидравлических и пневматических систем, где критически важна герметичность и взаимозаменяемость резьбовых соединений.
Ключевые параметры выбора
Для правильного выбора калибра-кольца учитывайте следующие параметры:
- Тип калибра: кольцо для наружной резьбы
- Номинальный размер: 3/4″
- Шаг резьбы: 14 TPI
- Серия резьбы: NPT
- Стороны контроля: ПР (проходная) / НЕ (непроходная)
Порядок проверки и контроля
Следуйте следующим шагам для эффективного контроля резьбы:
- Очистите резьбовую поверхность детали от загрязнений.
- Возьмите калибр-кольцо и аккуратно накрутите проходной стороной (ПР) на наружную резьбу.
- Убедитесь, что проходная сторона проходит без чрезмерного усилия.
- Попробуйте накрутить непроходную сторону (НЕ); она не должна проходить больше допустимого оборота.
- Зафиксируйте результат контроля в соответствующей документации.
Почему важна точная спецификация
Ошибка в выборе типа калибра, номинального размера, TPI, серии резьбы или сторон ПР/НЕ приводит к некорректному контролю, риску брака, негерметичным соединениям и нарушению требований взаимозаменяемости, что критично для промышленных трубопроводных систем и ответственности производителя.
