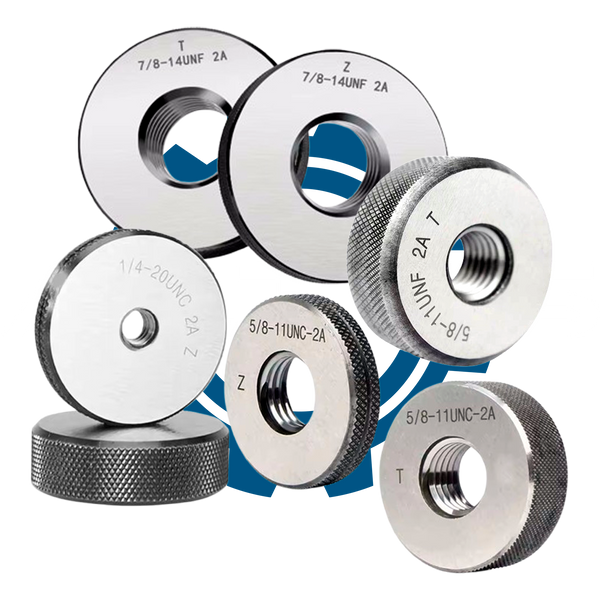

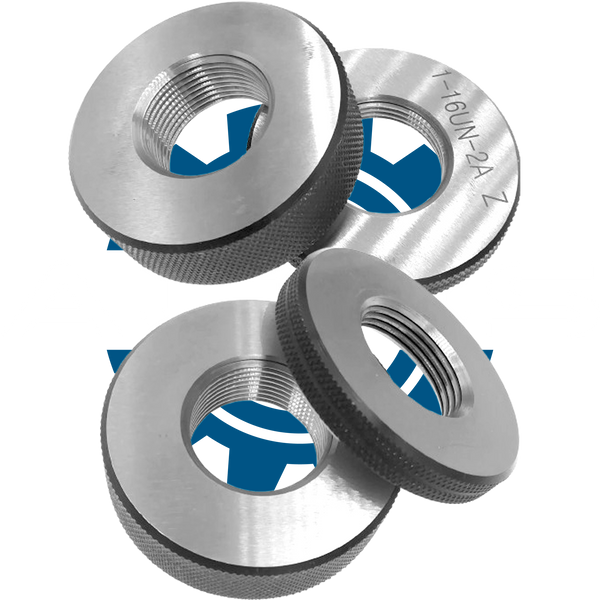

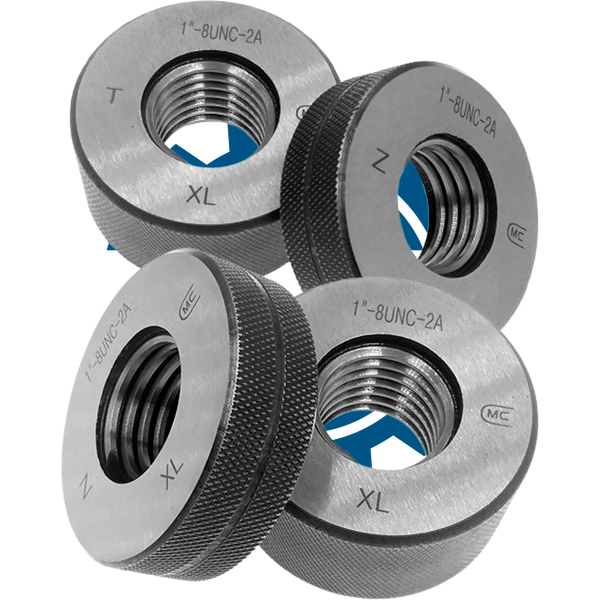

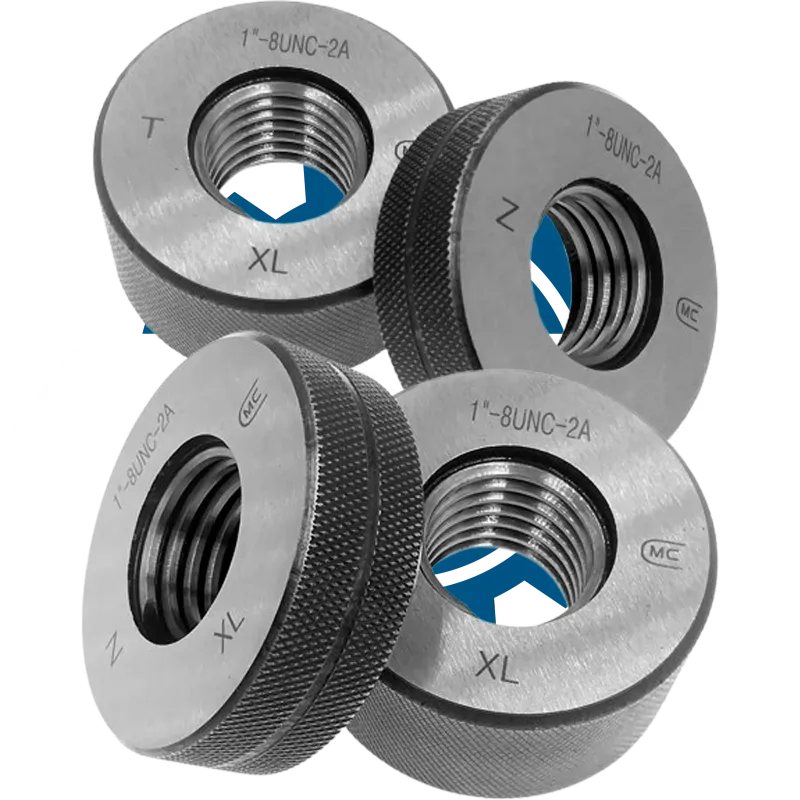

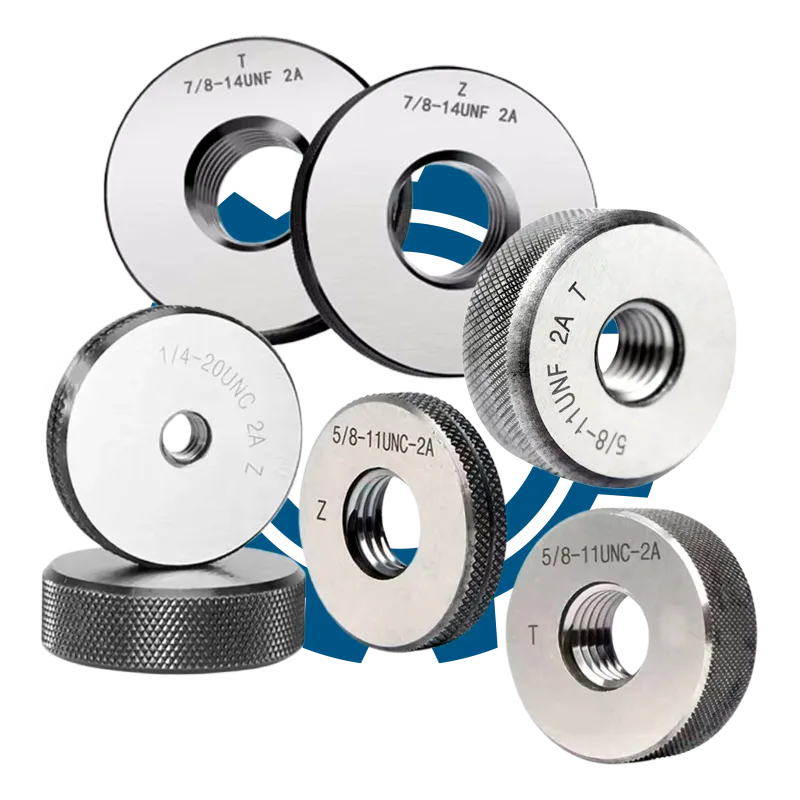

Калибр-кольцо резьбовое #4-40 UNC 3A (ПР/НЕ) — это специализированный инструмент для точного контроля внешней американской унифицированной дюймовой резьбы на изделиях в промышленном производстве.
Расшифровка маркировки
| Обозначение |
Пояснение |
| Калибр-кольцо |
Инструмент для контроля внешней резьбы |
| Резьбовое |
Предназначено для проверки резьбовых соединений |
| #4 |
Номерный размер американской резьбы |
| 40 |
Количество нитей на дюйм (40 TPI) |
| UNC |
Серия унифицированной дюймовой резьбы с крупным шагом |
| 3A |
Поле допуска для внешней резьбы повышенной точности |
| ПР |
Сторона для проверки прохода резьбы |
| НЕ |
Сторона для проверки непрохода резьбы |
Назначение и применение
Данное калибр-кольцо предназначено для контроля соответствия внешней резьбы изделия параметрам американской унифицированной дюймовой резьбы #4-40 UNC 3A. Оно используется на этапах серийного и приемочного контроля для быстрой проверки качества изготовления резьбовых соединений, обеспечивая соответствие геометрии резьбы требованиям чертежей и технической документации. Инструмент широко применяется в машиностроении, приборостроении, электротехнической и других отраслях, где критически важна точность резьбовых соединений.
Ключевые параметры выбора
Правильный выбор калибра-кольца гарантирует достоверность контроля и предотвращает брак на производстве. Особое внимание следует уделять соответствию размера, количества нитей на дюйм, серии резьбы и поля допуска, чтобы избежать ошибок в контроле.
- Номерный размер резьбы (#4)
- Количество нитей на дюйм (40 TPI)
- Серия резьбы (UNC)
- Поле допуска (3A)
- Исполнение: ПР (проходной) и НЕ (непроходной)
Порядок проверки и контроля
Контроль внешней резьбы калибром-кольцом осуществляется путем последовательной проверки прохода и непрохода резьбы. Проверка считается корректной, если соблюдены условия чистоты, отсутствия повреждений на резьбе и правильного положения калибра.
- Очистите резьбу изделия от загрязнений и посторонних частиц.
- Визуально убедитесь в отсутствии механических повреждений на резьбе.
- Возьмите сторону ПР калибра-кольца и аккуратно накрутите ее на резьбу изделия без чрезмерного усилия.
- Проверьте, что сторона ПР проходит по всей длине контролируемой резьбы.
- Возьмите сторону НЕ калибра-кольца и попробуйте накрутить ее на резьбу изделия.
- Убедитесь, что сторона НЕ не проходит более чем на 2 витка (или согласно требованиям чертежа).
Почему важна точная спецификация
Ошибка в выборе размера, количества нитей на дюйм, серии резьбы или поля допуска приводит к некорректному контролю, что может вызвать отклонения от технических требований, появление брака, затруднения при сборке и снижение надежности готовой продукции. Точное соответствие калибра-кольца спецификации — ключевое условие для обеспечения качества и безопасности производственных процессов.
