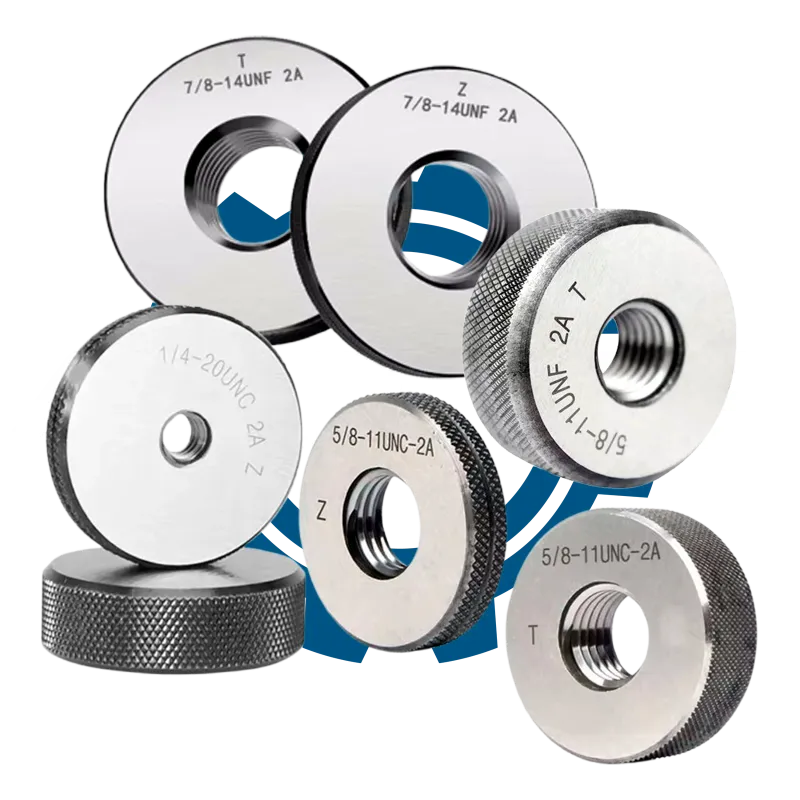

Калибр-кольцо резьбовое 5/8-20 UN 2A (ПР/НЕ) — это специализированный инструмент для точного контроля внешней американской унифицированной дюймовой резьбы на изделиях в промышленном производстве.
Расшифровка маркировки
| Обозначение |
Пояснение |
| Калибр-кольцо |
Тип инструмента для контроля резьбы |
| Резьбовое |
Конструктивный тип — для проверки резьбовых соединений |
| 5/8″ |
Номинальный дюймовый размер резьбы |
| 20 TPI |
Количество нитей на дюйм |
| UN |
Серия унифицированной дюймовой резьбы |
| 2A |
Поле допуска для внешней резьбы |
| ПР |
Сторона для проверки прохода (Go) |
| НЕ |
Сторона для проверки непрохода (No-Go) |
Назначение и применение
Данное калибр-кольцо предназначено для контроля соответствия внешней дюймовой резьбы размером 5/8″, 20 TPI, серии UN, полю допуска 2A. Применяется в производственных процессах для оперативного и приемочного контроля резьбовых соединений на деталях, узлах и готовых изделиях. Обеспечивает быструю проверку качества нарезания резьбы, позволяет выявить отклонения от заданных параметров еще на этапе изготовления, что критично для серийного производства и приемки продукции.
Ключевые параметры подбора
Выбор калибра-кольца должен быть максимально точным, так как от этого зависит качество контроля и соответствие продукции техническим требованиям. Особое внимание следует уделять соответствию размера, количества нитей, серии резьбы и поля допуска.
- Номинальный дюймовый размер: 5/8″
- Количество нитей на дюйм (TPI): 20 TPI
- Серия резьбы: UN
- Поле допуска: 2A
- Исполнение: ПР (проходной), НЕ (непроходной)
Порядок проверки и контроля
Контроль внешней резьбы этим калибром-кольцом основан на принципе прохода и непрохода: калибр должен свободно проходить по резьбе со стороны ПР и не проходить со стороны НЕ. Проверка считается корректной только при соблюдении чистоты резьбы и калибра, а также при отсутствии механических повреждений.
- Очистите резьбу детали и калибр-кольцо от загрязнений.
- Визуально убедитесь в отсутствии повреждений на резьбе и калибре.
- Накрутите калибр-кольцо стороной ПР на резьбу — оно должно проходить без чрезмерного усилия.
- Проверьте стороной НЕ — калибр не должен проходить более чем на 2 нити.
- Зафиксируйте результат контроля в соответствующей документации.
Почему важна точная спецификация
Ошибка в выборе размера, TPI, серии резьбы или поля допуска приводит к некорректному контролю, что может вызвать отклонения в качестве продукции, нарушение соединений, увеличение брака и дополнительные затраты на доработку. Неправильная спецификация калибра-кольца ставит под угрозу соответствие изделия техническим требованиям и может привести к отказу продукции на этапе приемки или эксплуатации.
