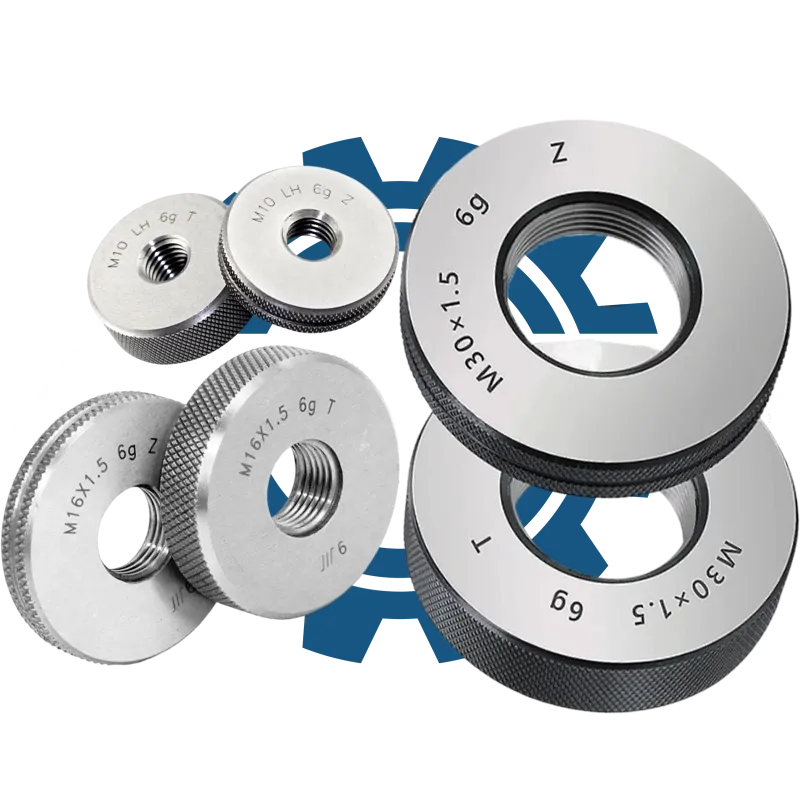

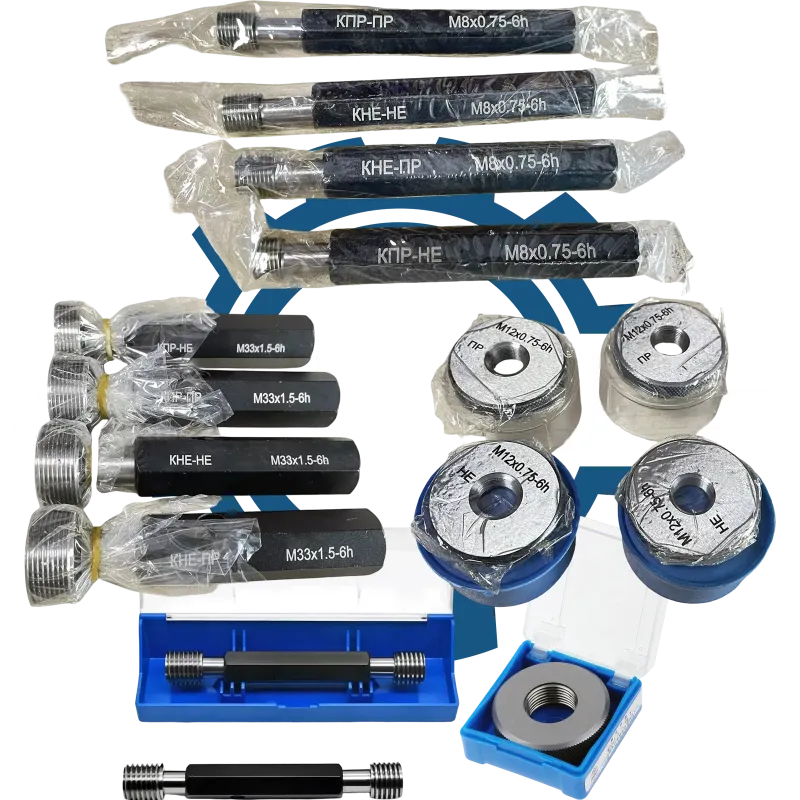

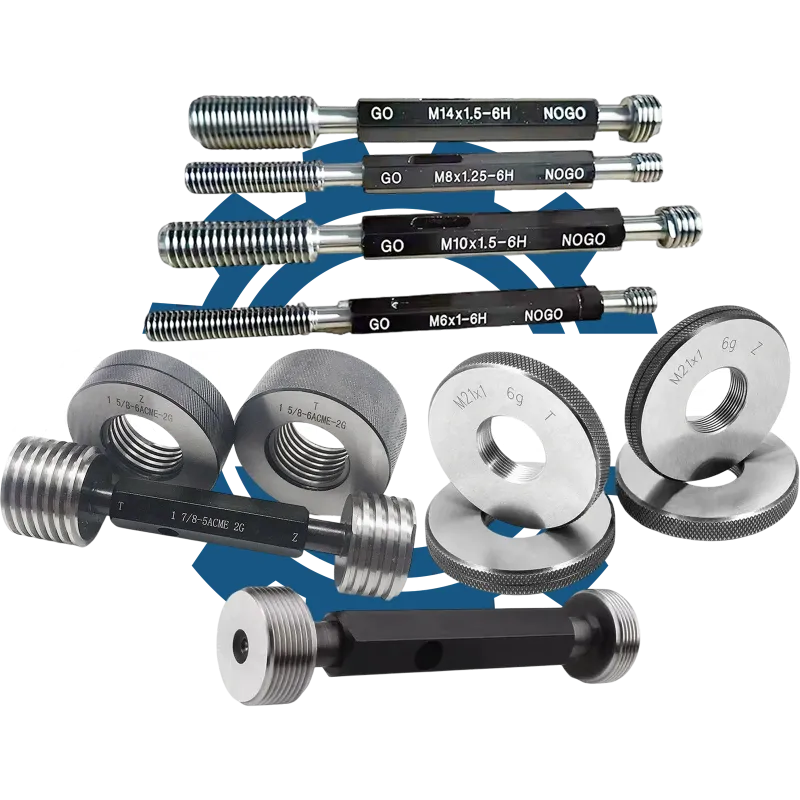

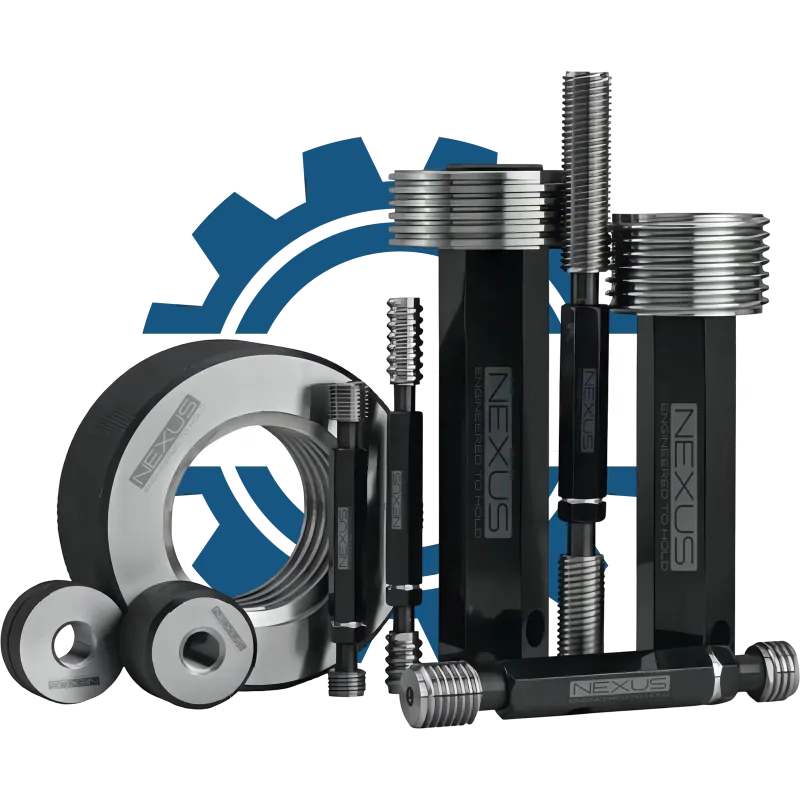

Калибр-кольцо резьбовое М90x1,5 7h6h (ПР/НЕ) предназначено для контроля наружной резьбы с номинальным диаметром 90 мм и шагом 1,5 мм.
Расшифровка маркировки
| Обозначение |
Пояснение |
| Калибр-кольцо |
Инструмент для контроля наружной резьбы |
| резьбовое |
Предназначено для проверки резьбовых соединений |
| M |
Метрическая резьба |
| 90 |
Номинальный диаметр резьбы 90 мм |
| 1,5 |
Шаг резьбы 1,5 мм |
| 7h6h |
Поле допуска / квалитет для наружной резьбы |
| ПР |
Проходной калибр-кольцо |
| НЕ |
Непроходной калибр-кольцо |
Назначение и применение
Данное калибр-кольцо используется для точного контроля наружной метрической резьбы диаметром 90 мм и шагом 1,5 мм в производственных процессах, обеспечивая соответствие параметров резьбы установленным допускам 7h6h. Применяется как в серийном, так и в приемочном контроле деталей, имеющих резьбовые соединения, для подтверждения их соответствия техническим требованиям.
Ключевые параметры подбора
Правильный выбор калибра-кольца является критически важным для обеспечения точности контроля резьбы и избежания брака. Основными критериями подбора являются соответствие номинального диаметра, шага резьбы и поля допуска. Также следует учитывать тип калибра — проходной или непроходной — в зависимости от этапа контроля.
- Номинальный диаметр резьбы
- Шаг резьбы
- Поле допуска / квалитет
- Тип калибра (ПР или НЕ)
Порядок проверки и контроля
Проверка наружной резьбы с помощью калибра-кольца основана на прохождении или непрохождении инструмента по резьбе детали. Для корректного контроля необходимо соблюдать последовательность действий и условия эксплуатации калибра.
- Визуальный осмотр калибра-кольца на отсутствие повреждений.
- Нанесение калибра на наружную резьбу детали без применения чрезмерных усилий.
- Проверка прохождения проходного калибра (ПР) — он должен легко устанавливаться на резьбу.
- Проверка непроходного калибра (НЕ) — он не должен проходить по резьбе, что подтверждает соответствие допусков.
Почему важна точная спецификация
Ошибка в обозначении калибра-кольца может привести к некорректному контролю резьбы, что, в свою очередь, вызовет выпуск бракованной продукции или излишние отходы из-за неправильного отклонения деталей. Точная спецификация обеспечивает надежность контроля, соответствие техническим требованиям и оптимизацию производственных процессов.
