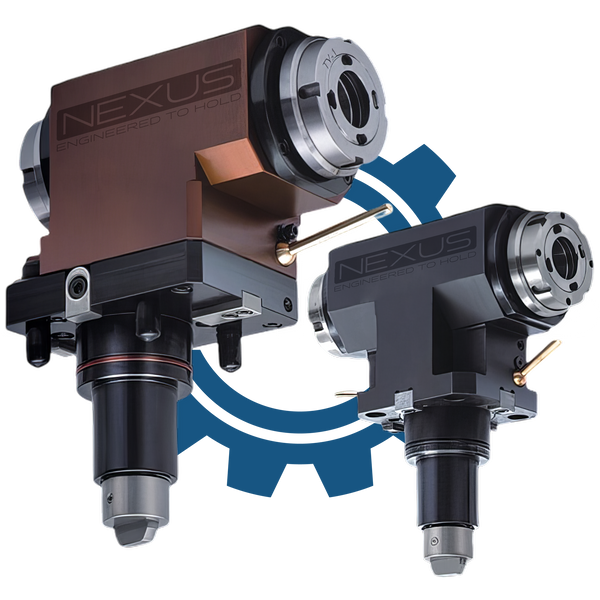

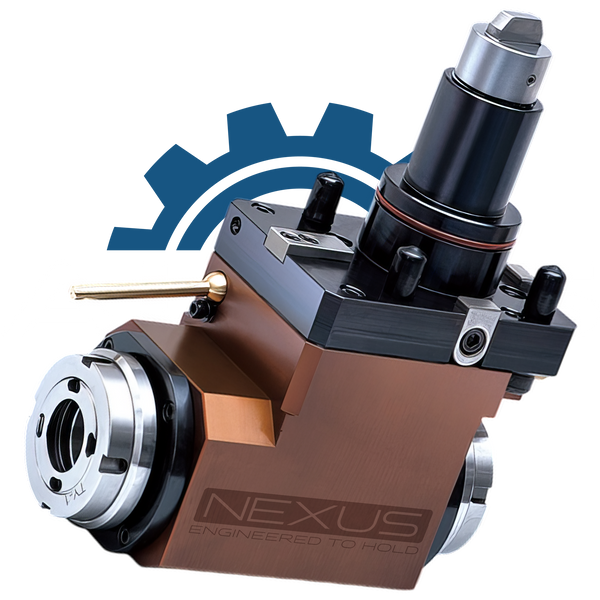

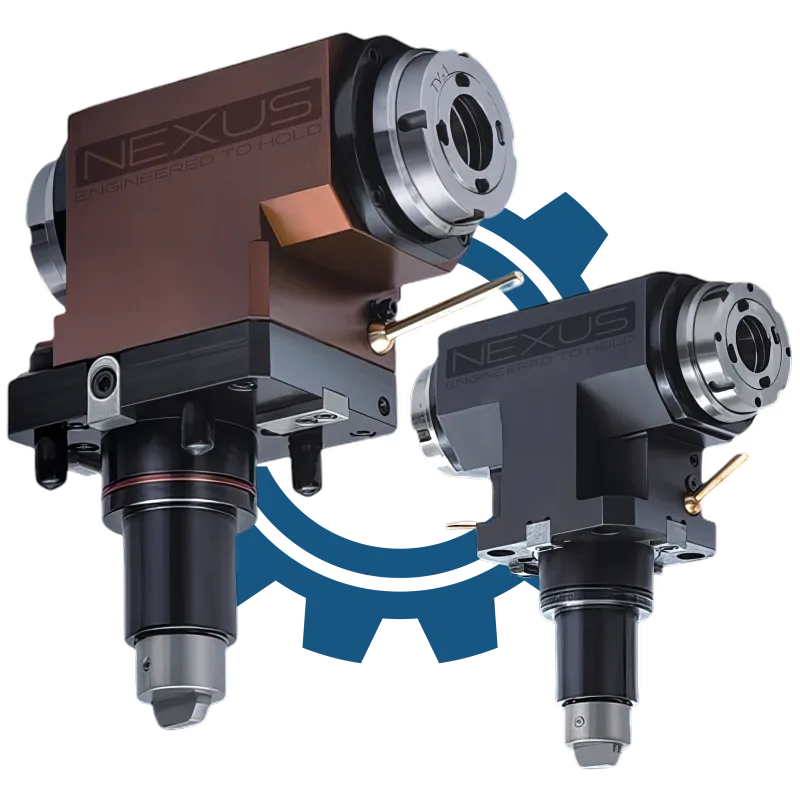

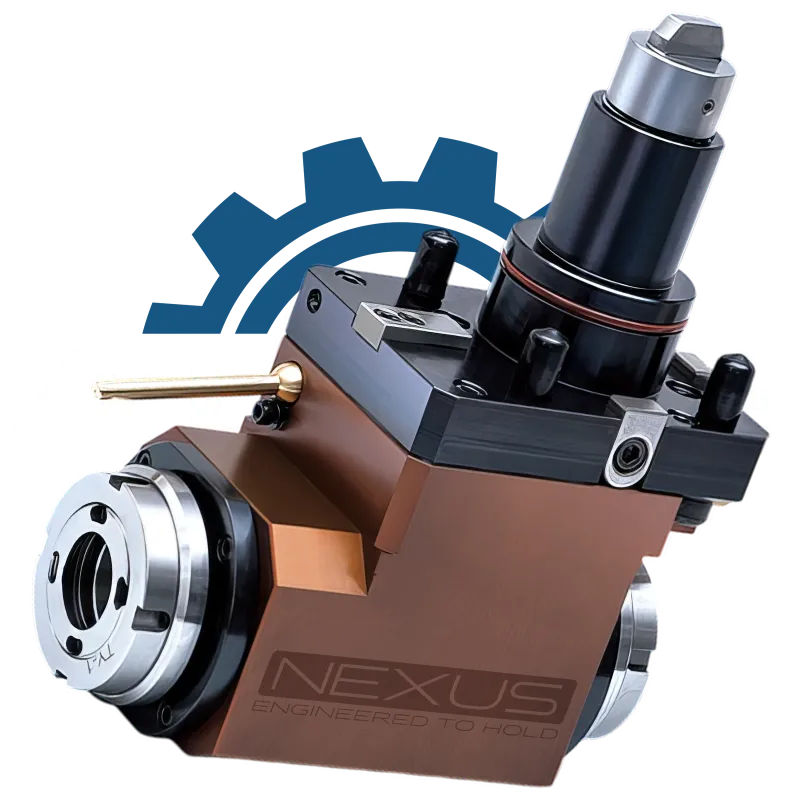

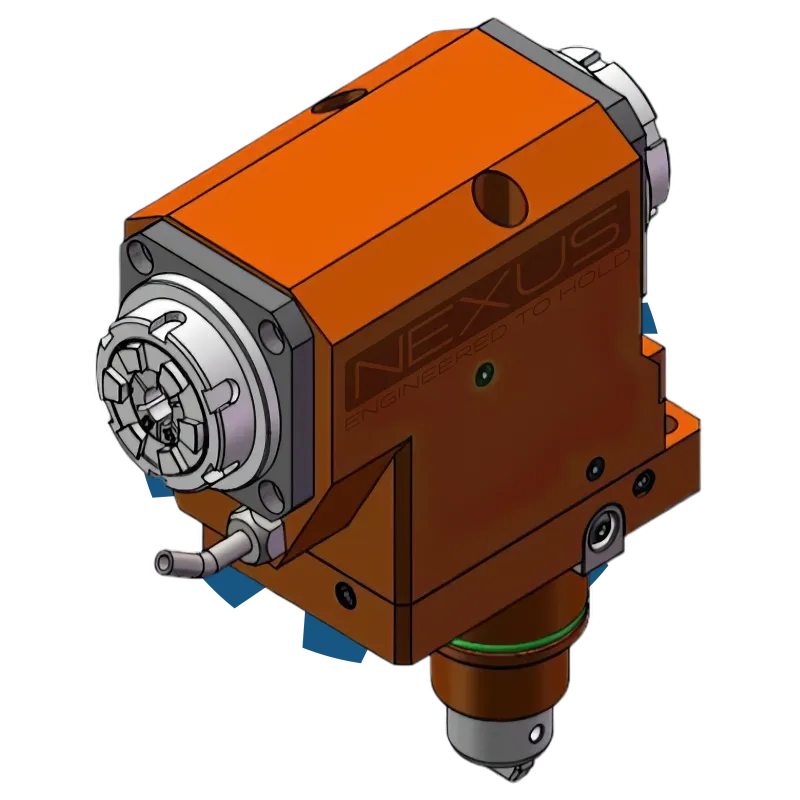

Оправка BMT45–ER25 радиальная Т-образная (экcцентрическая)

Модель BMT45–ER25 — это радиальная Т-образная приводная оправка с удлинённым корпусом и смещёнными назад шпинделями. Оба выхода инструмента расположены под прямым углом (90°) к оси оправки, но асимметрично: основная масса корпуса и оба ER25-выхода смещены назад относительно центра установки.

Такая конструкция позволяет работать с деталями, где симметричный выход инструмента мешает или ограничивает возможности обработки. Два цанговых патрона ER25 обеспечивают зажим хвостовиков диаметром 1–16 мм. Прямая передача вращения 1:1 гарантирует равномерную скорость обоих шпинделей без редукции.

Суммарная длина по оси инструментального выхода — 162,5 мм (123,5 мм назад, 39 мм вперед), что создает ощутимое смещение и обеспечивает доступ к труднодоступным зонам. Монтажная высота — 201 мм, корпус шириной 65 мм.

🔍 Расшифровка маркировки BMT45 – ER25 (T-type Rear Offset)

📐 Характеристики

✨ Преимущества

✅ Асимметричное размещение инструмента для обработки в нестандартных условиях
✅ Два выхода под ER25 с большим диапазоном зажима
✅ Конструкция с расширенным задним отводом
✅ Удобное размещение в револьверных головках без помех
✅ Прямая передача 1:1 — без потери крутящего момента

🔧 Применение

Рассчитана для зеркальной, синхронной или попарной обработки при необходимости смещенного радиального доступа. Особенно эффективна при обработке корпусных деталей, расточке отверстий с боковым расположением, работе рядом с выступающими элементами или ограничениями револьверного узла.

⚙️ Совместимость

Работает с револьверными блоками BMT45. Совместима со всеми стандартными ER25-цангами (рекомендуем ALTUS ER25-PG для повышенной точности).

🎯 Назначение

Предназначена для обработки в условиях, когда классическая симметричная оправка не подходит — обеспечивает смещенный инструментальный доступ без потери жесткости и стабильности.

🏭 ALTUS — точная геометрия для нестандартных задач
