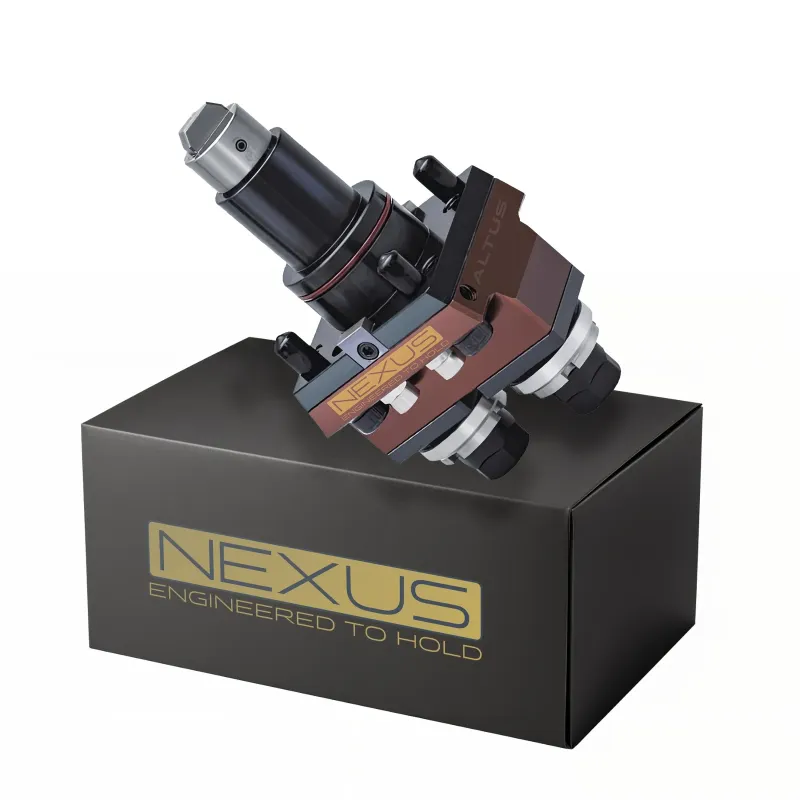

Оправка серии BMT55 – ER20 – 2 — это эффективное решение для точных осевых операций в вертикальном расположении. Установка в револьверную головку BMT55 в положении 90° согласно DIN 1809 обеспечивает идеальную ориентацию инструментального выхода вдоль оси шпинделя при вертикальной компоновке револьвера.
Модель имеет два независимых выхода, позволяющую выполнять параллельную обработку или быстрое переключение между инструментами без переключения. Оба канала оборудованы цанговыми патронами ER20 с диапазоном Ø1–12 мм. Подача СОЖ — внешняя, реализуемая через стандартные штуцеры.
Габариты корпуса — 85×85 мм, что гарантирует стабильность и жесткость даже при высоких нагрузках. Длина по оси инструмента — 198 мм.
🔍 Расшифровка маркировки BMT55–90° ER20×2
| Расшифровка | BMT55 | Формат револьверной головки (стандарт приводного инструмента) | data-start=>90° | Установка в вертикальной |
|---|---|
| ER20 | |
| ×2 | Два инструментальных выхода |
| Аксиальная | Ось инструмента параллельна оси шпинделя |
📐 Характеристики
| t> | |
|---|---|
| Тип | data-start=>Приводная оправка|
| Конфигурация | |
| BMT55 | |
| ER20 ×2 | |
| Ø1–12 мм | |
| Длина (по оси инструмента) | 198 мм |
| 85 × 85 мм | |
| Подача СОЖ | Внешняя |
| Передача оборотов |
✨ Преимущества
✅ Установка в вертикальной плоскости — позиция 90° (DIN 1809)
/>
✅ Два инструментальных выхода — экономия времени и повышение гибкости
data-end=
✅ Усиленный корпус 85×85 мм — стабильность на высоких оборотах
✅ Надежный цанговый зажим ER20 (Ø1-12 мм)
🔧 Применение
/>
Оправка предназначена для осевых токарных операций в вертикальном положении: сверление, зенки, резьбонарезание, развертка. Эффективна в условиях многосерийного производства, когда критически важна скорость переключения между инструментами.
⚙️ Совместимость
/>
Совместимо со всеми цангами ER20. Работает с инструментами с круглым хвостовиком Ø1–12 мм. Установка в револьверную головку BMT55, вертикальное гнездо (DIN 1809 — 90°).
🎯 Назначение
/>
Для стабильной осевой обработки в условиях вертикальной компоновки, когда требуется двойная функциональность в пределах одного инструментального блока. Подходит для жестких технологических циклов.
