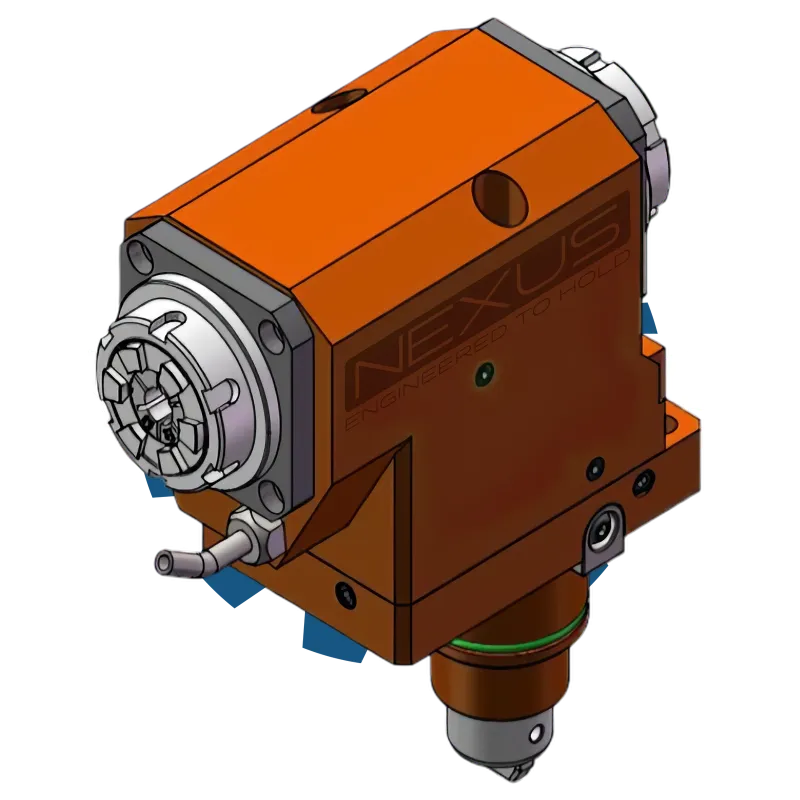

Оправка BMT55–ER32 радиальная Т-образная (экцентрическая)

Модель BMT55–ER32 — это эксцентричная Т-образная приводная оправка с двумя симметричными шпинделями, расположенными под углом 90° к оси. Оба выхода инструмента смещены назад относительно центра крепления, что обеспечивает лучший доступ в зонах с ограниченным пространством или при обработке деталей с выступающими элементами.

Патроны ER32 обеспечивают надёжный зажим инструмента с диаметром хвостовика от 1 до 16 мм, что делает оправку универсальной для различных типов операций. Суммарная длина по оси инструментального выхода составляет 168,5 мм, из которых 126,5 мм смещено назад, 42 мм — вперёд относительно центра оправки. Ширина корпуса — 85 мм, монтажная высота — 221,5 мм.

Передача — прямая, 1:1, без редуктора, что обеспечивает стабильную скорость вращения обоих шпинделей без потери крутящего момента.

🔍 Расшифровка маркировки BMT55–ER32 (T-type Rear Offset)

📐 Характеристики

✨ Преимущества

✅ Смещенное радиальное размещение выходов — для нестандартного доступа
✅ Усиленный корпус для тяжелой обработки
✅ Два полноценных выхода под ER32 — широкий диапазон инструмента
✅ Прямая передача вращения без потери мощности
✅ Повышенная жёсткость и точность при асимметричной обработке

🔧 Применение

Рассчитана на высоконагруженные операции при обработке крупных или сложных по форме деталей. Идеальна для точного фрезерования, сверления или зенкерования в условиях ограниченного доступа или при необходимости зеркального размещения инструментов.

⚙️ Совместимость

Предназначена для станков с револьверной головкой типа BMT55. Совместима со всеми типами ER32-цанг (включая высокоточные серии ALTUS PG, HA).

🎯 Назначение

Оптимальное решение для обработки в условиях, когда обычная симметричная оправка не позволяет достичь нужной траектории инструмента. Два смещенных выхода позволяют реализовывать специальные схемы обработки с минимальной переналадкой.

🏭 ALTUS — решение для сложной геометрии
