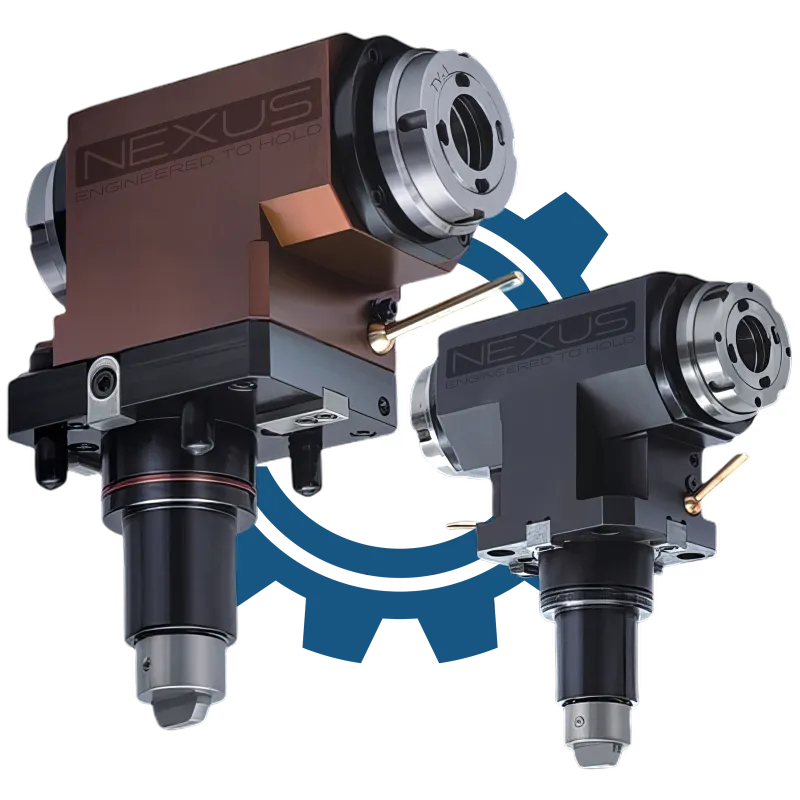

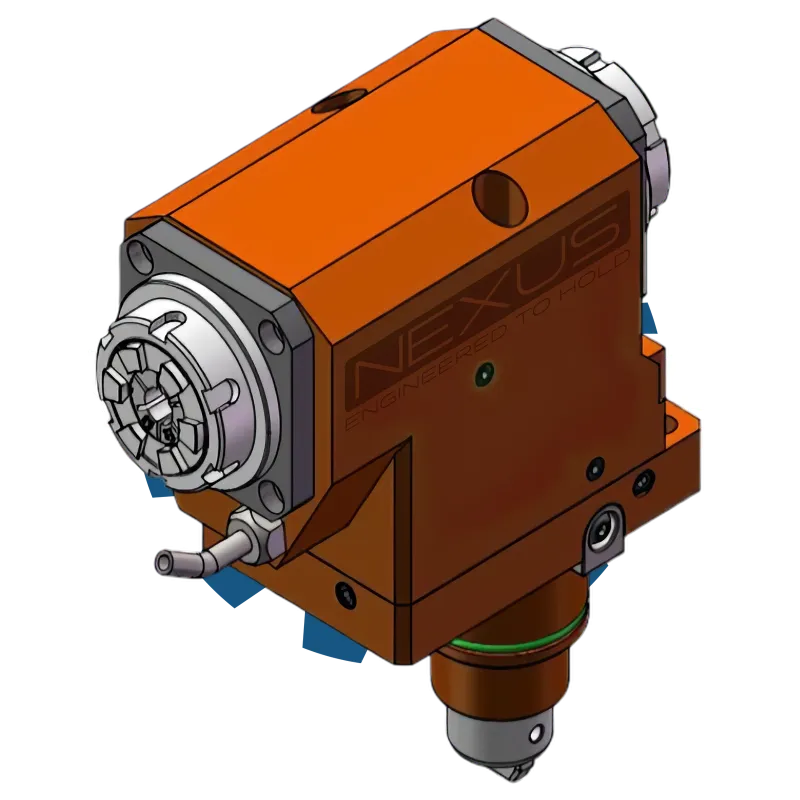

Оправка BMT65–ER32 радиальная Т-образная (экcцентрическая)

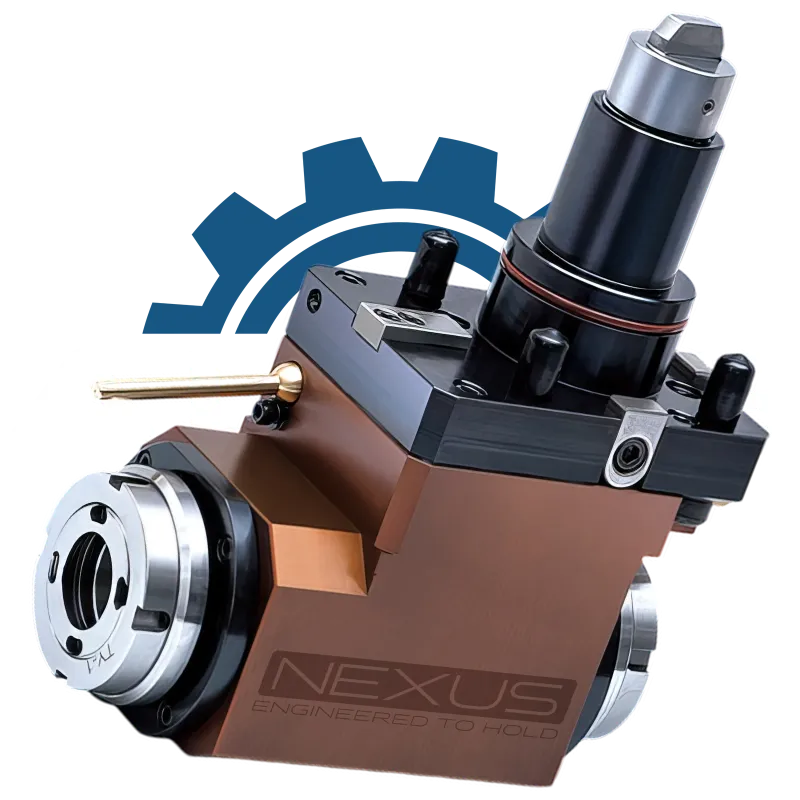

Модель BMT65–ER32 — это эксцентричная радиальная Т-образная приводная оправка с двумя шпинделями, расположенными под углом 90° к оси крепления. Оба инструментальных выхода смещены назад относительно центра монтажа, что позволяет эффективно обрабатывать торцы и боковые плоскости деталей в местах с ограниченным доступом или препятствиями в зоне обработки.

Оправка оборудована двумя патронами ER32, обеспечивающими надёжное крепление инструмента с диаметром хвостовика 1–16 мм. Общая длина по оси обработки — 168,5 мм, из которых 126,5 мм приходится на заднюю часть от центра и 42 мм — на переднюю. Высота — 229 мм, ширина корпуса — 94 мм. Передача — 1:1, без редуктора, что обеспечивает синхронную скорость вращения обоих шпинделей.

🔍 Расшифровка маркировки BMT65 – ER32 (T-type Rear Offset)

📐 Характеристики

✨ Преимущества

✅ Смещение шпинделей для работы в зоне с ограниченным пространством
✅ Полноценная обработка с двух сторон одновременно
✅ Повышенная жесткость и точность благодаря усиленному корпусу
✅ Стандартизированные выходы ER32 — максимальная совместимость
✅ Прямая передача без потерь крутящего момента

🔧 Применение

Применяется для зеркальной или параллельной обработки торцов и боковых поверхностей. Идеально подходит для станков с револьверными головками, где необходимо избежать столкновения инструментов или обойти геометрические ограничения заготовки.

⚙️ Совместимость

Подходит для револьверных головок типа BMT65. Совместима со всеми стандартными цангами ER32 (включая ALTUS HA, PG, UltraPrecision).

🎯 Назначение

Надёжное решение для обработки труднодоступных участков с двух сторон одновременно, когда нужна смещённая точка выхода инструмента. Рекомендована для фрезерования, сверления, зенкерования, фасок и сложных плоскостей.

🏭 ALTUS — точность в каждом микроне
