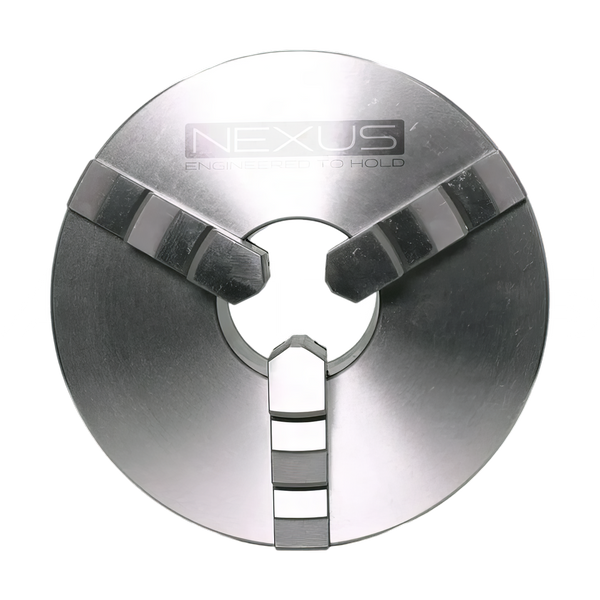

Патрон токарный Ø400 7100-0046

Токарные патроны от ALTUS 🔩

Компания ALTUS предлагает в своем ассортименте высококачественные токарные патроны бренда — надежные, точные и долговечные, изготовленные в соответствии с требованиями ГОСТ 2675-80 и актуализированных международных стандартов DIN и ISO.

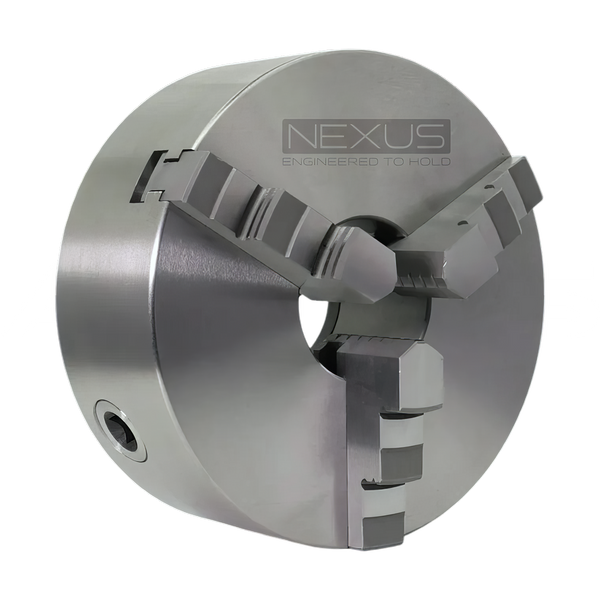

Патроны имеют повышенный класс точности и предназначены для работы как на классических токарных станках, так и на станках с ЧПУ. Трехкулачковый самоустанавливающийся (универсальный, ручной) — спирально-реечный механизм, обеспечивающий одновременное перемещение всех трех кулачков для быстрого и точного центрированного зажима деталей круглой или шестигранной формы.

В ассортименте представлены все три типа крепления (посадки) по ГОСТ 2675-80 (сер)

1️⃣ Тип 1 — через переходный фланец (планшайбу), цилиндрический центровочный поясок.
  📏 ГОСТ 24351-80 (ранее ГОСТ 3889-80), DIN 6350.

2️⃣ Тип 2 — под конус, крепление под поворотную шайбу (байонетное соединение).
  📏 ГОСТ 12593-93 (ранее ГОСТ 12593-72), DIN 55027.

3️⃣ Тип 3 — под конус, сквозное крепление болтами.
  📏 ГОСТ 12595-2003 (ранее ГОСТ 12595-85), DIN 55026, ISO 702-1:2001.

Выполнение кулачков

• Цельные (выполнение 1 по ГОСТ 2675-80) — монолитные кулачки, устанавливаемые непосредственно на спирально-реечный механизм.

• Сборные (выполнение 2 по ГОСТ 2675-80) — базовые кулачки с возможностью быстрой замены верхних сменных элементов (прямые, обратные, мягкие).

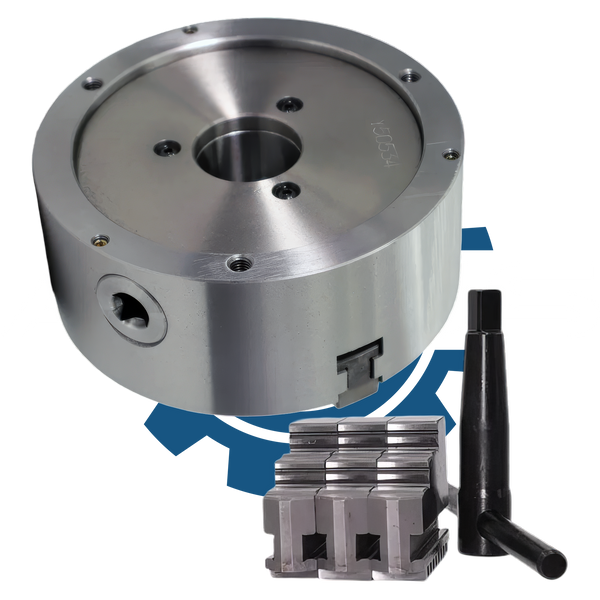

✅ ПОЛНАЯ КОМПЛЕКТАЦИЯ

1. Шаг кулачка, мм — расстояние перемещения кулачка вдоль направляющей за один полный оборот ключа, определяемый шагом зубцов спирально-реечной передачи патрона. Используется для подбора совместимых сменных кулачков.

2. Ширина кулачка, мм — размер рабочей части кулачка по его основанию (посадочной части), входящей в направляющий паз корпуса патрона.

3. Паз/ширина направляющего паз, мм — размер паза в корпусе патрона, по которому перемещается кулачок. Определение совместимости кулачков с корпусом патрона.
