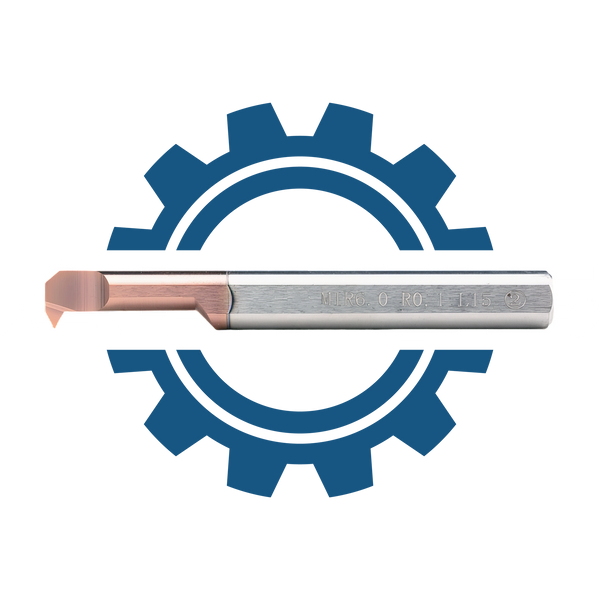

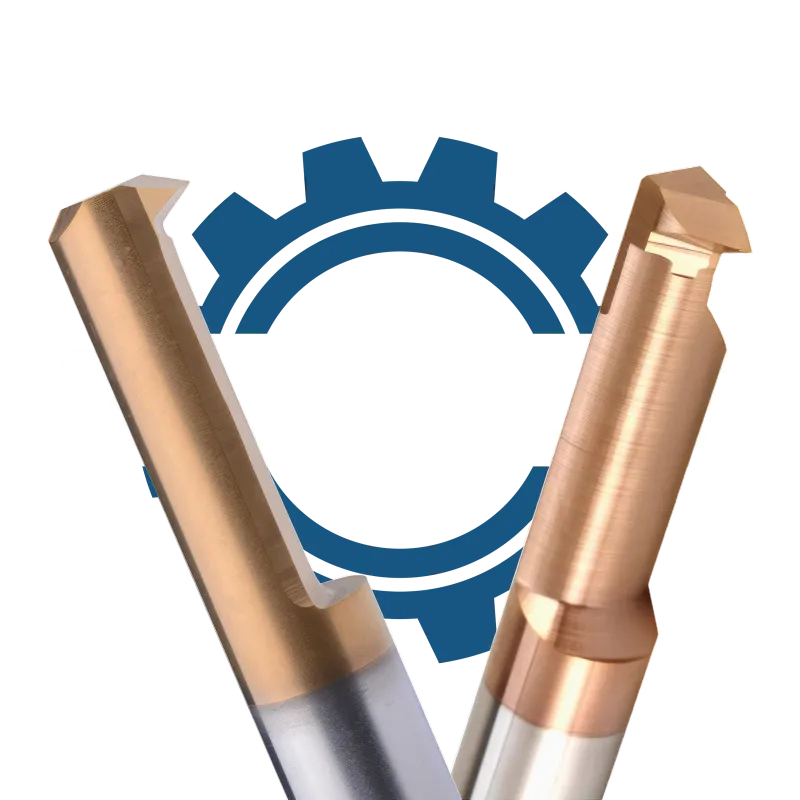

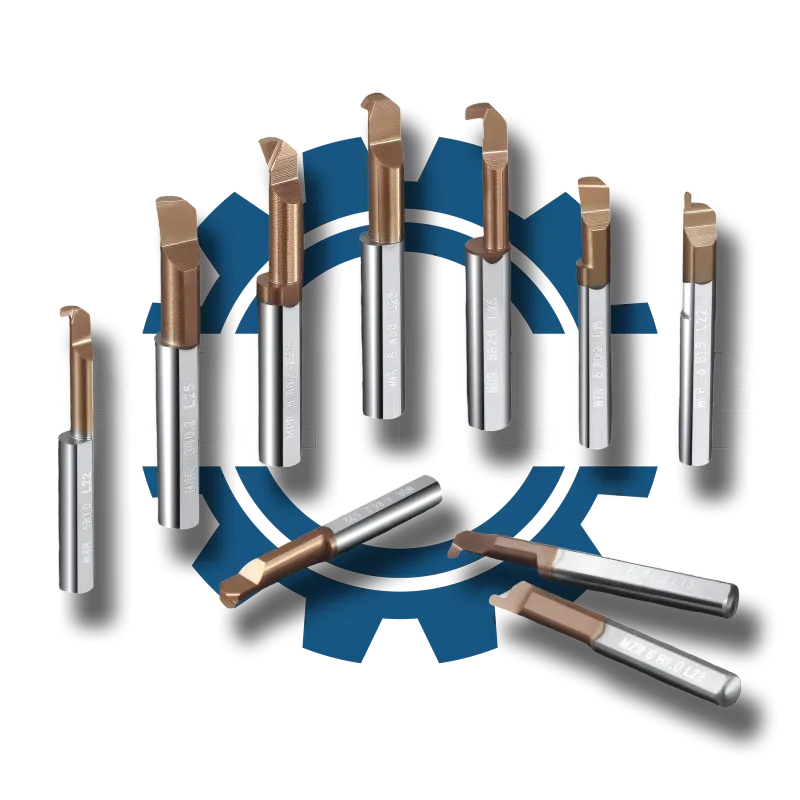

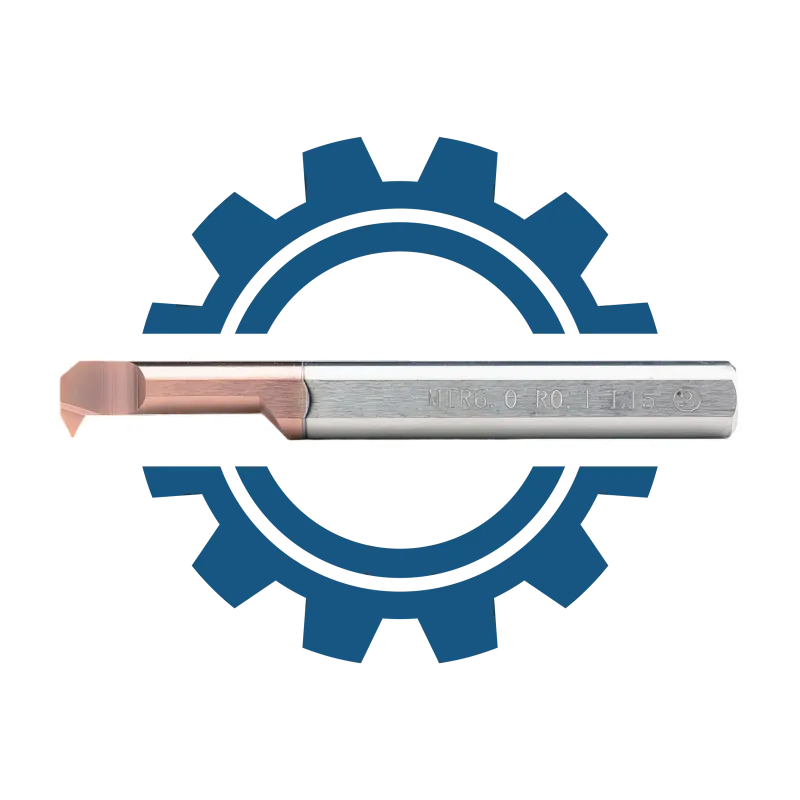

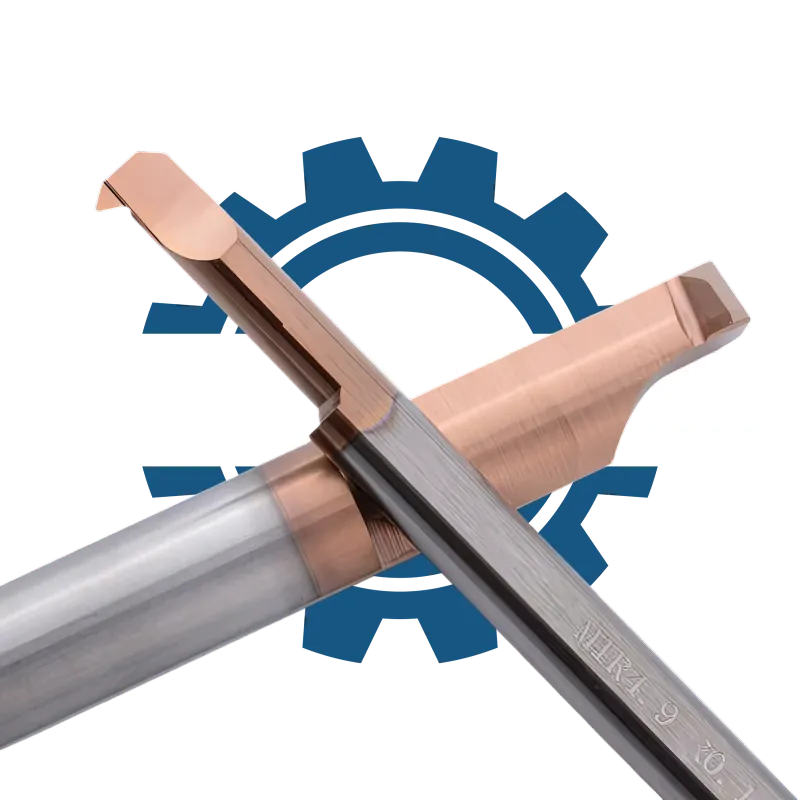

Твердосплавные мини-резцы серии MIR — это специализированный инструмент для нарезки внутренней резьбы в деталях с отверстиями малого диаметра. Ключевая особенность — профиль режущей части, оптимизированный под стандарт A55 (55°) или A60 (60°), что позволяет точно выдерживать параметры резьбового соединения. Монолитная конструкция из твердого сплава обеспечивает максимальную жесткость, понижение вибраций и длительный срок службы, даже при значительном вылете. Серия MIR включает диаметры державки от 3 до 6 мм, рабочие длины до 22 мм и минимальный диаметр обработки от 3,1 мм. Инструмент идеально подходит для прецизионного производства, микромеханики, приборостроения, медицинской техники, часового дела и всех сфер, где критически важна точность, качество и соответствие стандарту профиля резьбы.

1. Назначение и тип

MIR-type boring bar — это монолитный твердосплавный мини-резец, специализированный для внутренней нарезки резьбы в отверстиях малого диаметра. Основная задача этого инструмента — точное формирование внутреннего резьбового профиля по стандартам A55 или A60 (угол профиля 55 или 60 соответственно), где требуется высокая точность и повторяемость геометрии резьбы.

Употребляется на ЧПУ и токарных станках для резьбовых операций в отверстиях диаметром от 3,1 мм. Это оптимальный инструмент для микромеханики, приборостроения, медицинской техники, часового дела — везде, где требуется внутренняя резьба с минимальными отклонениями.

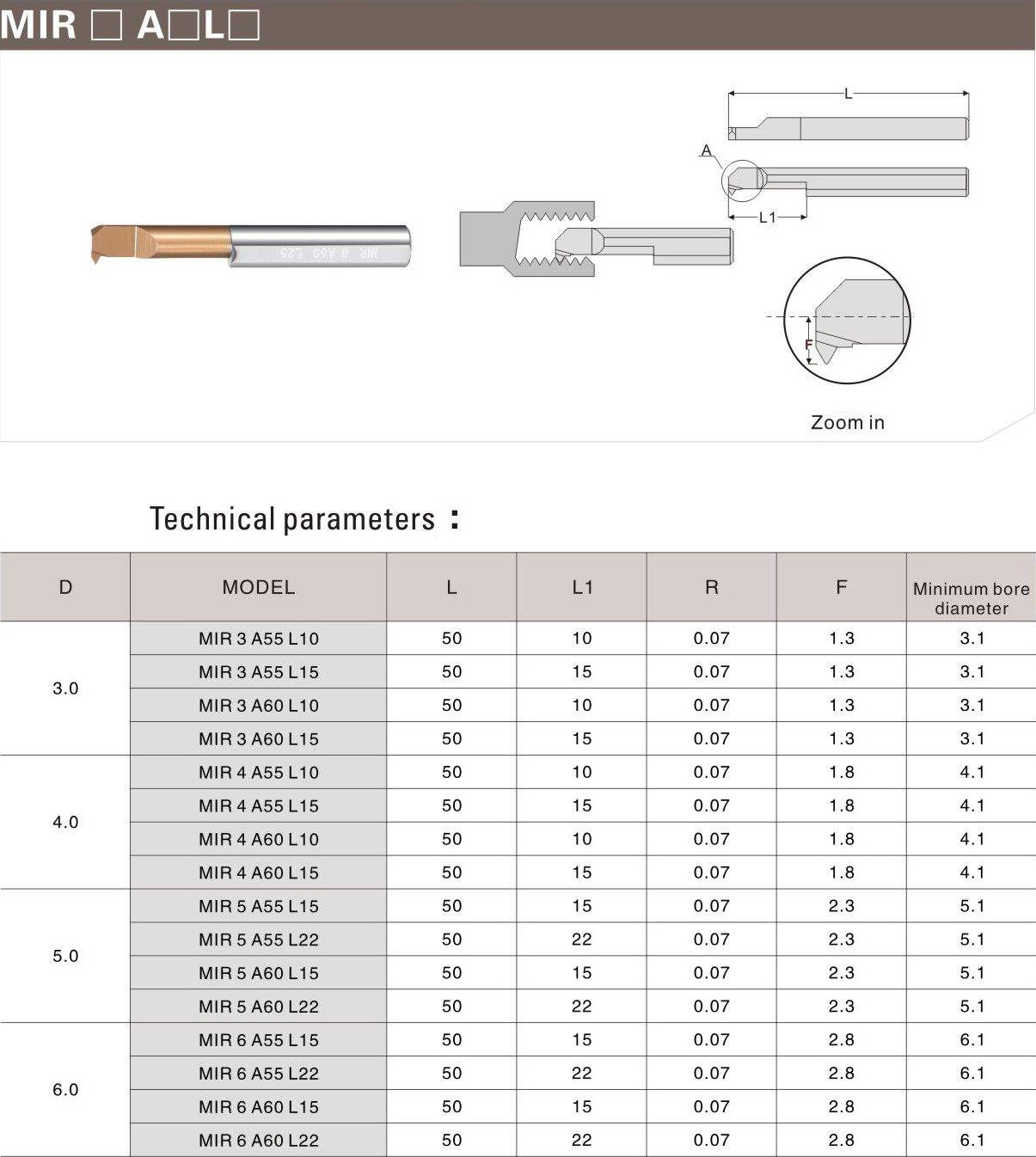

2. Ключевые характеристики

• Монолитный твердосплав — цельная конструкция, без сменных или напаянных пластин.

• Диаметр государства: 3/4/5/6 мм.

• Профиль резьбы: A55 или A60 (угол профиля 55° или 60°).

• Рабочая длина (L1): 10-22 мм.

• Длина государства: 50 мм.

• Минимальный диаметр обработки: от 3,1 мм.

• Направление: стандартно право.

3. Где применяется?

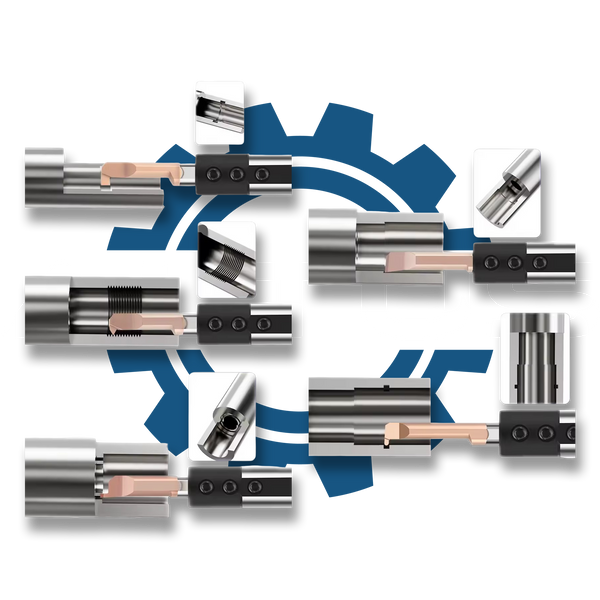

• Внутренняя нарезка метрической, дюймовой или специальной резьбы в деталях с отверстиями малого диаметра.

• Изготовление прецизионных резьбовых соединений в микромеханике, приборостроении, медицинской технике, часовом деле.

• Там, где стандартные резьбонарезные инструменты не проходят по геометрии или не обеспечивают достаточной точности профиля.

• Применение в случаях, когда критически важно соответствие профиля резьбы стандарта (A55, A60) и качество поверхности.

4. Чем отличается от других?

• MIR имеет специализированную режущую часть с профилем для формирования внутренней резьбы определенного стандарта (A55, A60).

• В отличие от универсальных расточных (MTR, MNR) и канавочных (MGR) резцов, здесь основная задача — резьборезание, а не чистовая или профильная обработка.

• Главный параметр маркировки — A55 или A60 (стандарт профиля резьбы), другие характеристики — диаметр государства и рабочая длина.
