⚙️ Описание серии GJMT / ZGJMT
Серия GJMT (Precision Type)
Это серия высокоскоростных и высокоточных центров для токарных операций, где необходима максимальная стабильность и минимальные вибрации. Модели GJMT имеют точность вращения 0,003 – 0,005 мм и выдерживают осевую нагрузку от 400 до 1500 кг при скорости до 5000 об/мин.
Корпус изготовлен из инструментальной стали, все поверхности закалены. Подшипниковый узел с двойным уплотнением обеспечивает плавную работу даже при длительной нагрузке. Тип носика — Form 5 (60°), стандартная форма для точной центровки деталей.
Серия ZGJMT (Medium Type)
Это средний класс вращающихся центров — с усиленной конструкцией и увеличенным подшипниковым узлом. Точность 0,005–0,007 мм, нагрузка — до 2000–5000 кг, скорость — 3000–4500 об/мин. Идеальны для тяжёлых валов, шпинделей, втулок и деталей большого диаметра.

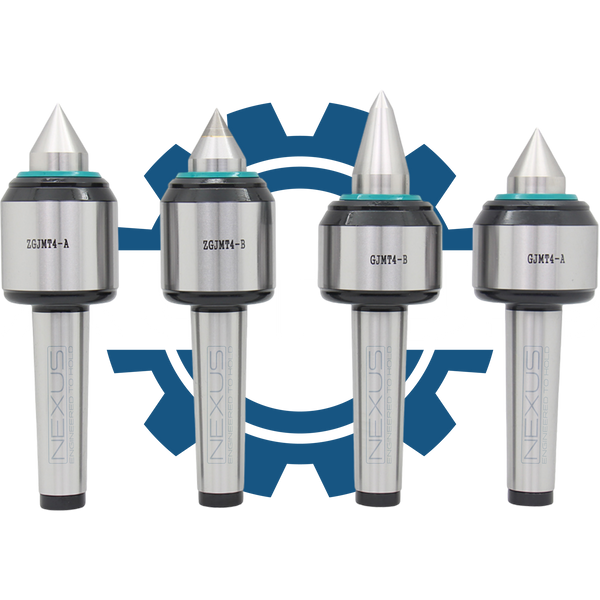

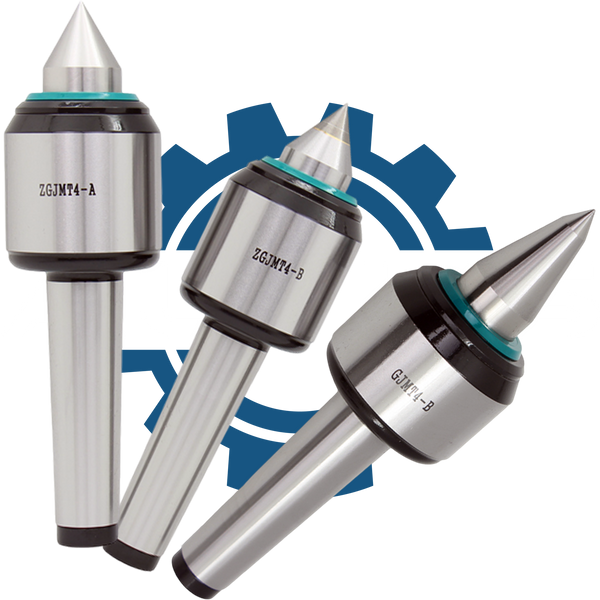

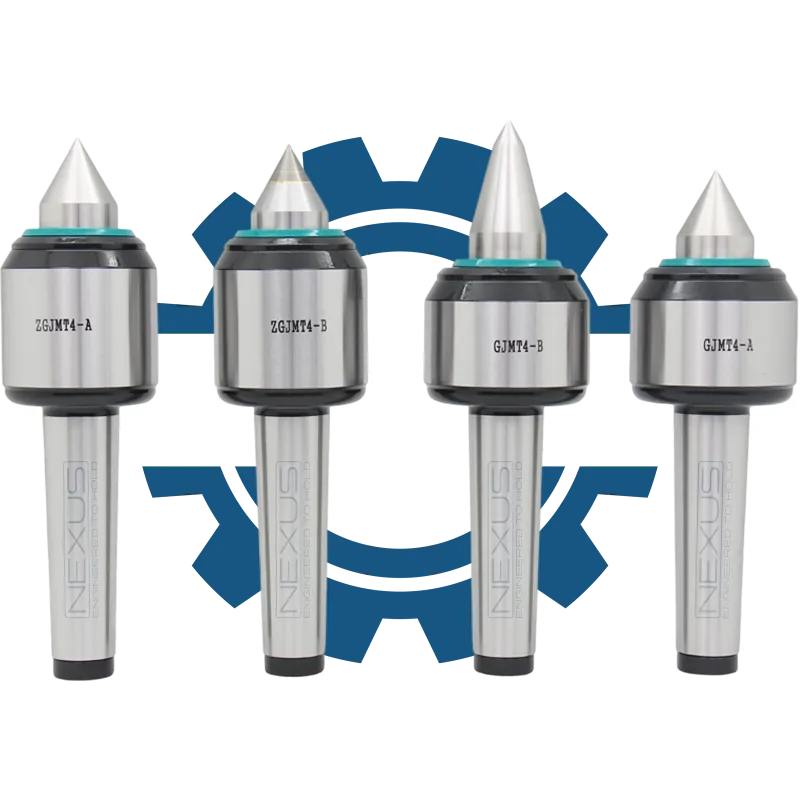

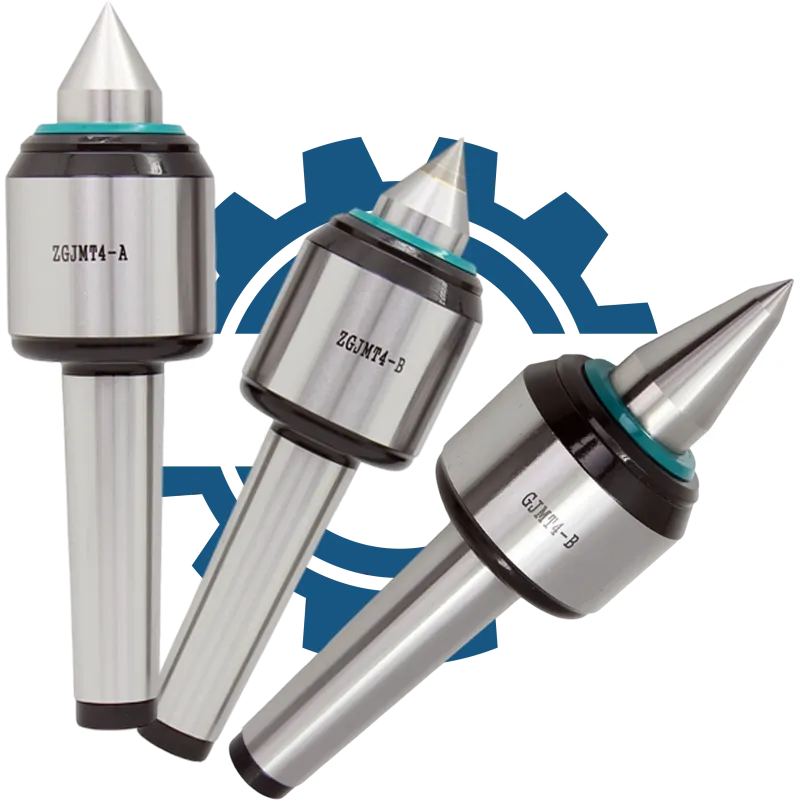

Благодаря высокому качеству изготовления центры NEXUS GJMT / ZGJMT стабильно работают в любых токарных узлах, в том числе на современных CNC-станках.
📏 Основные характеристики
| Модель | Посадка (MT) | L, мм | L₁, мм | L₂, мм | D, мм | d, мм | Точность, мм | Нагрузка, кг | Скорость, об/мин |
| GJMT3-A | MT3 | 184 | 61.5 | 34.5 | 53 | 25 | 0.003–0.005 | 400–1500 | 3000–5000 |
| GJMT3-B | MT3 | 199 | 61.5 | 49.5 | 53 | 25 | 0.003–0.005 | 400–1500 | 3000–5000 |
| GJMT4-A | MT4 | 206.5 | 55 | 40.5 | 68 | 32 | 0.003–0.005 | 400–1500 | 3000–5000 |
| GJMT4-B | MT4 | 223 | 55 | 57 | 68 | 32 | 0.003–0.005 | 400–1500 | 3000–5000 |
| GJMT5-A | MT5 | 263.5 | 71 | 55 | 83 | 40 | 0.003–0.005 | 400–1500 | 3000–5000 |
| GJMT5-B | MT5 | 279 | 71 | 70.5 | 83 | 40 | 0.003–0.005 | 400–1500 | 3000–5000 |
| ZGJMT4-A | MT4 | 218.5 | 67 | 40.5 | 63 | 32 | 0.005–0.007 | 2000–5000 | 3000–4500 |
| ZGJMT5-A | MT5 | 272.5 | 80 | 55 | 83 | 40 | 0.005–0.007 | 2000–5000 | 3000–4500 |
| ZGJMT4-B | MT4 | 218.5 | 67 | 40.5 | 63 | 32 | 0.005–0.007 | 2000–5000 | 3000–4500 |
| ZGJMT5-B | MT5 | 272.5 | 80 | 55 | 83 | 40 | 0.005–0.007 | 2000–5000 | 3000–4500 |
🧠 Преимущества центров GJMT / ZGJMT
-
Плавная работа при высоких оборотах (до 5000 rpm).
-
Повышенная точность вращения и отсутствие вибраций.
-
Износостойкие подшипники и двойное уплотнение.
-
Универсальная посадка — Morse Taper MT3 / MT4 / MT5.
-
Изготовлены из термообработанной инструментальной стали.
