Оправка BMT40-ER16 потрійна радіальна (кутова)

В наявності

9 999.00 ₴

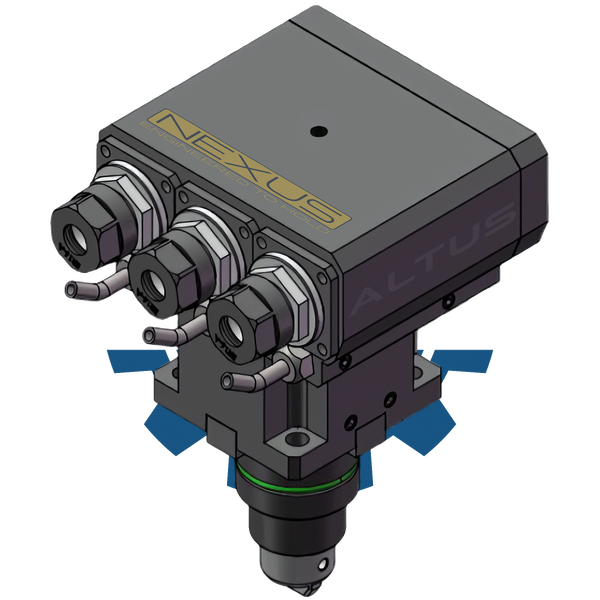

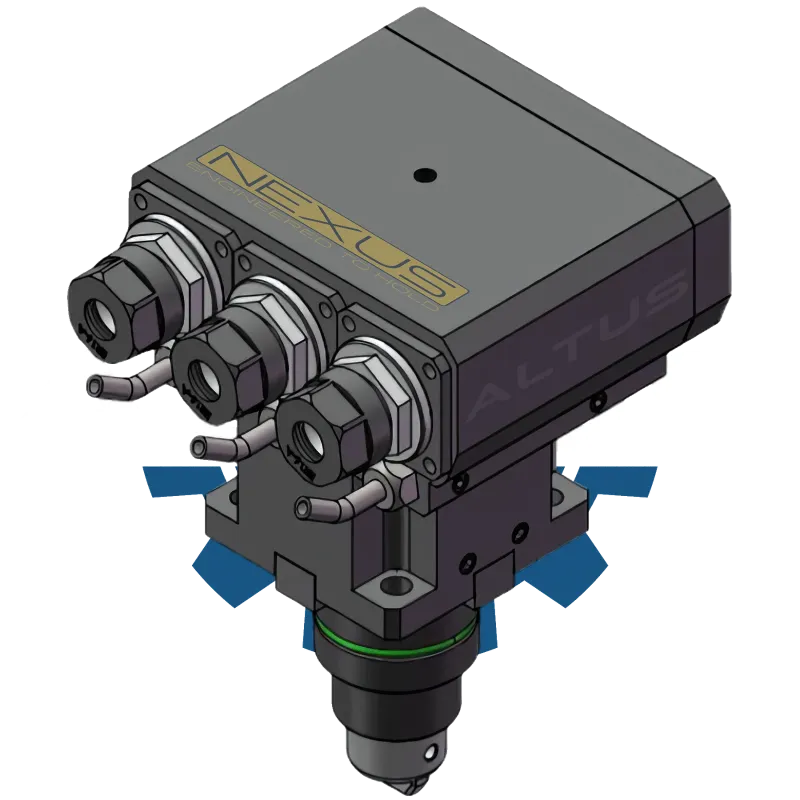

Оправка BMT40–ER16 потрійна радіальна (кутова) — приводна модель із трьома шпинделями, розміщеними під 90° до осі обертання деталі. Центральний шпиндель обертається у зворотному напрямку відносно двох бокових. Встановлюється в револьверну головку BMT40. Довжина по осі інструмента — 140 мм, монтажна висота — 171 мм, корпус шириною 125 мм. Затиск Ø1–10 мм через ER16, зовнішня подача СОЖ.

Висота або довжина:171 мм

Довжина по осі інструмента:140 мм

Конфігурація:Привідний блок BMT - Радіальна потрійна оправка(кутова, 90°)

Подача МОР (СОЖ):Зовнішня (через штуцер)

Розмір / Діаметр виходу (d):1–10 мм

Оправка BMT40-ER16 потрійна радіальна (кутова)

9 999.00 ₴

Опис

🛠️ Опис товару
Потрійна радіальна оправка BMT40–ER16×3 — це компактне та продуктивне рішення для поперечної обробки, яке дозволяє заощадити час і місце на револьвері. Завдяки трьом шпинделям, з яких центральний має зворотний напрямок обертання, можна реалізовувати чергування обробки або одночасну роботу правого й лівого інструмента.

Всі виходи оснащені цанговими патронами ER16 (Ø1–10 мм), подача СОЖ — зовнішня. Завдяки висоті 171 мм і корпусу шириною 125 мм, оправка забезпечує достатню жорсткість при поперечному навантаженні. Оптимально підходить для компактних револьверів стандарту BMT40.

🔍 Розшифровка маркування BMT40–ER16×3 Radial

Позначення	Розшифровка
BMT40	Стандарт револьверної головки
ER16	Тип вихідного патрона — цанговий ER16
×3	Три інструментальні виходи
Радіальна	Напрям виходу — перпендикулярно до осі обертання
Реверс	Центральний шпиндель обертається у протилежному напрямку

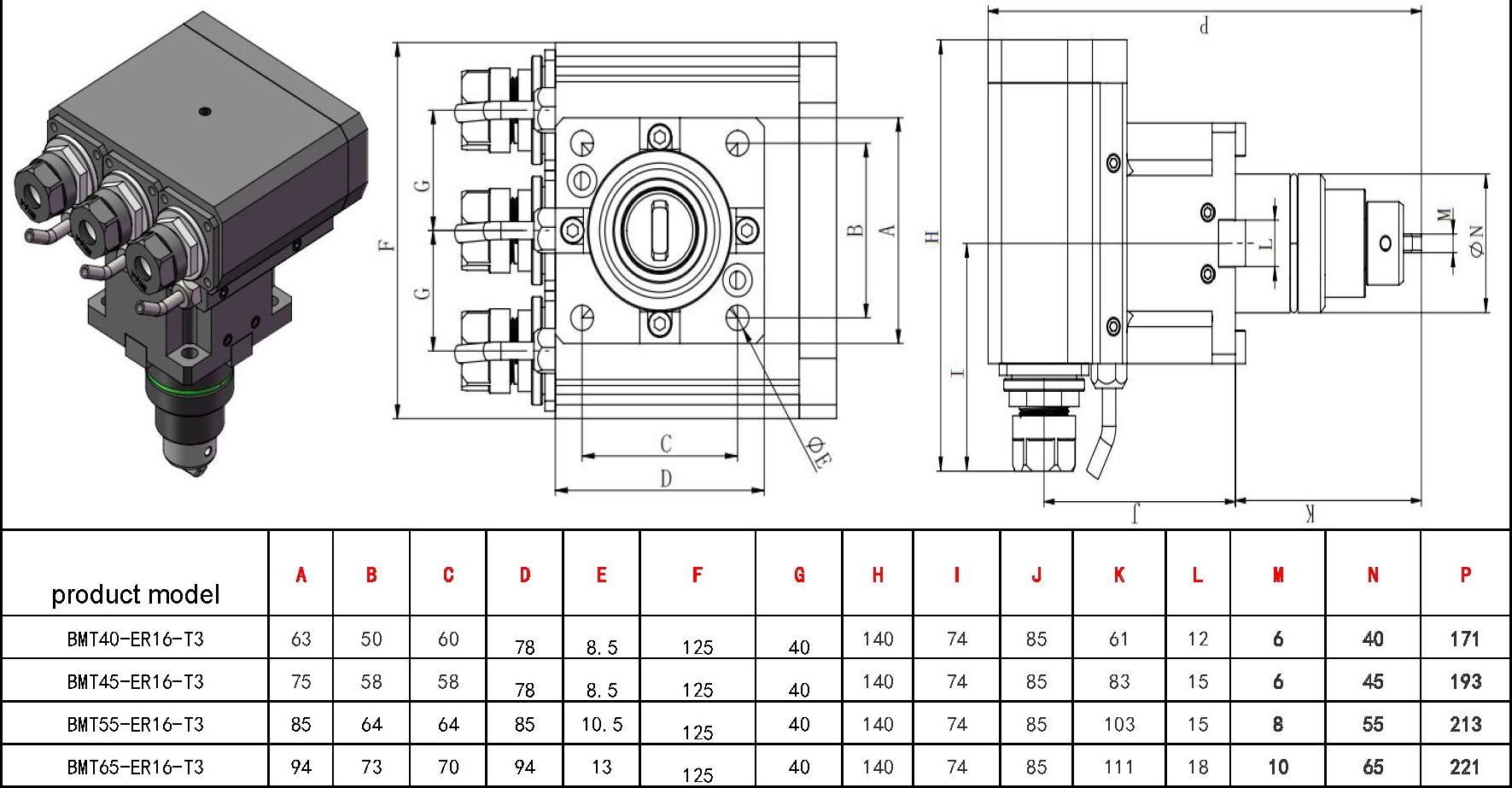

📐 Характеристики

Параметр	Значення
Тип	Приводна оправка
Конфігурація	Радіальна (кутова, 90°)
Стандарт кріплення	BMT40
Тип виходу інструмента	ER16 ×3
Діапазон затиску	Ø1–10 мм
Висота (монтажна)	171 мм
Довжина (по осі інструмента)	140 мм
Ширина корпусу	125 мм
Подача СОЖ	Зовнішня
Особливість	Центральний шпиндель — реверс
Передача обертів	1 : 1

✨ Переваги
✅ Три шпинделі — висока гнучкість обробки
✅ Реверсний центральний шпиндель — можливість використання інструментів з різним напрямком обертання
✅ Радіальне розміщення — обробка торців, уступів, канавок
✅ Компактний, жорсткий корпус — ширина 125 мм
✅ ALTUS × — рішуча ефективність у поперечному напрямку

🔧 Застосування
Токарна обробка торців, зовнішніх поверхонь, уступів, канавок та фасок з боковим підходом. Ідеальна для задач, де потрібні різноспрямовані шпинделі в одному корпусі.

⚙️ Сумісність
Сумісна з усіма цангами ER16. Працює з інструментами з круглим хвостовиком Ø1–10 мм. Встановлення у револьверні головки BMT40 (DIN 1809 — кутова площина).

🎯 Призначення
Для серійної обробки, коли потрібна швидка зміна інструмента, синхронна або чергова робота з трьома поперечними шпинделями. Застосовується на ЧПУ-станках з компактною револьверною головкою.

🏭 ALTUS — точна кутова перевага ×3
📥 Сайт і каталог ALTUS
🔗 altus.com.ua

Характеристики

Верстатне оснащення

Висота або довжина

171 мм

Довжина по осі інструмента

140 мм

Конфігурація

Привідний блок BMT - Радіальна потрійна оправка(кутова, 90°)

Подача МОР (СОЖ)

Зовнішня (через штуцер)

Розмір / Діаметр виходу (d)

1–10 мм

Тип виходу

ER16

Тип посадки

BMT40

Ширина корпусу

125 мм
