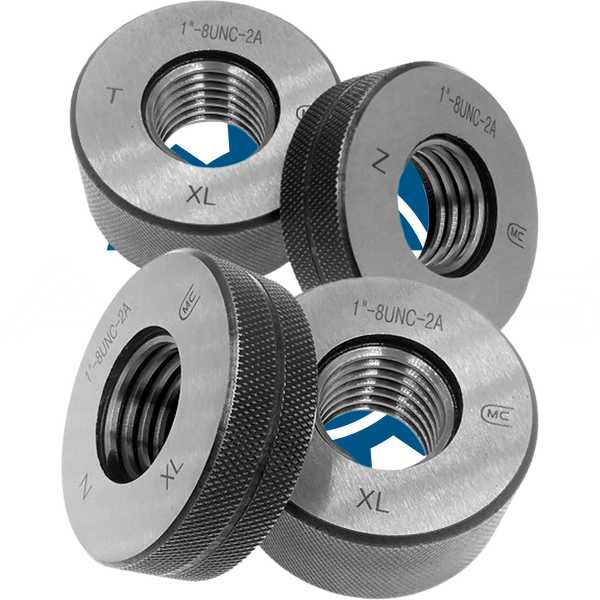

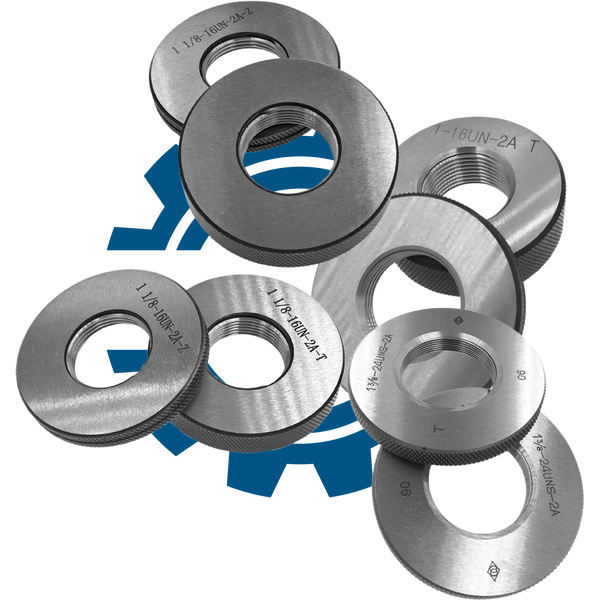

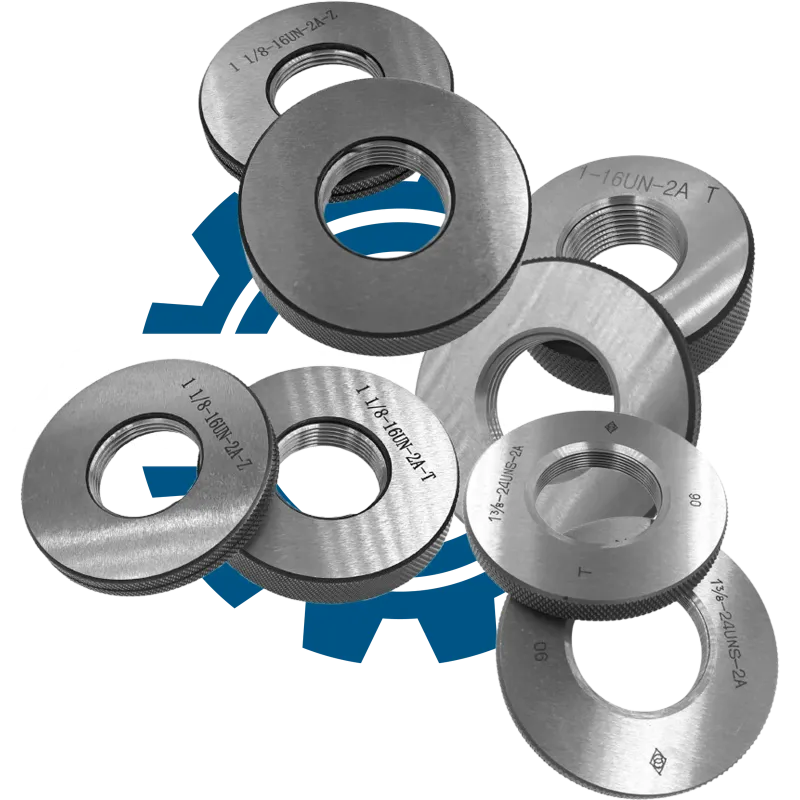

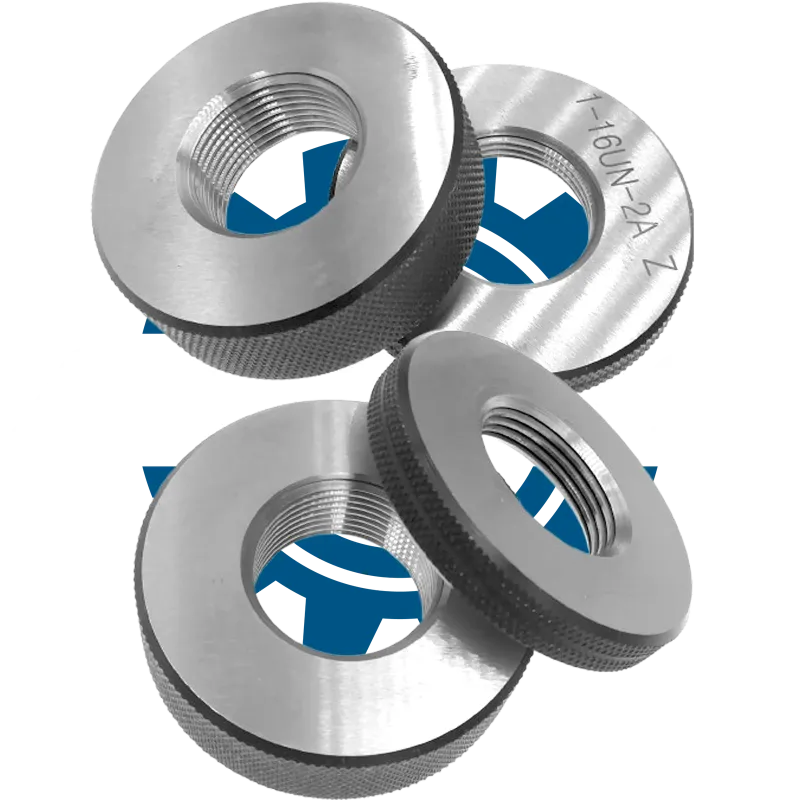

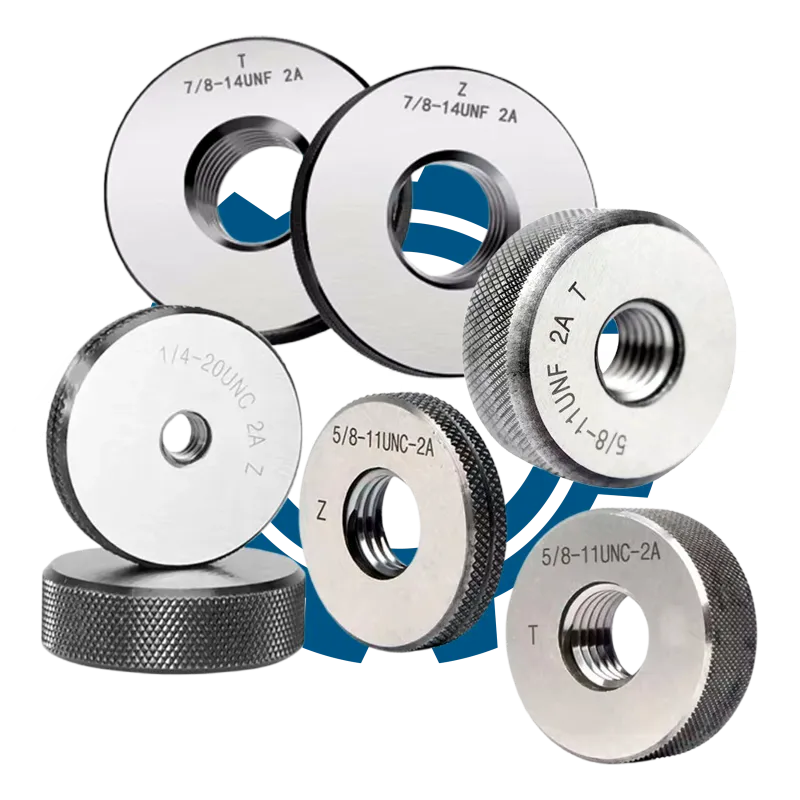

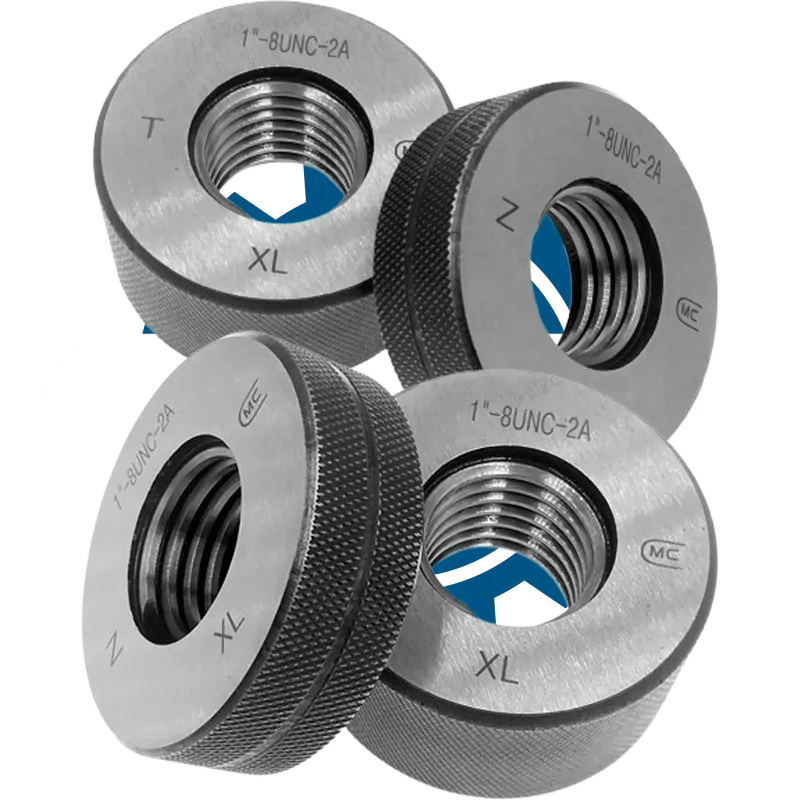

Калибр-кольцо резьбовое 1 1/2-20 UN 2A (ПР/НЕ) — это специализированный инструмент для точного контроля внешней американской унифицированной дюймовой резьбы в производственных условиях.
Расшифровка маркировки
| Обозначение | Пояснение |
| Калибр-кольцо | Тип инструмента для контроля внешней резьбы |
| Резьбовое | Конструктивный тип — для проверки резьбовых соединений |
| 1 1/2″ | Номинальный дюймовый размер резьбы |
| 20 TPI | Количество нитей на дюйм |
| UN | Серия американской унифицированной дюймовой резьбы |
| 2A | Поле допуска для внешней резьбы |
| ПР | Сторона для проверки прохода (Go) |
| НЕ | Сторона для проверки непрохода (No Go) |
Назначение и применение
Данное калибр-кольцо предназначено для оперативного контроля соответствия внешней дюймовой резьбы параметрам 1 1/2″-20 TPI UN 2A на деталях, узлах и готовых изделиях. Оно используется в производственных цехах, на участках ОТК и при приемке продукции для обеспечения стабильного качества резьбовых соединений. Калибр позволяет быстро определить, соответствует ли изготовленная резьба установленным размерам и допускам, что критично для серийного производства и гарантирует взаимозаменяемость деталей.
Ключевые параметры подбора
Выбор калибра-кольца должен быть максимально точным, поскольку даже незначительное несоответствие параметров приводит к браку и усложняет дальнейший монтаж. Особое внимание следует уделять соответствию размера, количества нитей, серии резьбы и поля допуска.
- Номинальный дюймовый размер (например, 1 1/2″)
- Количество нитей на дюйм (TPI)
- Серия резьбы (UN, UNC, UNF, UNEF, UNS)
- Поле допуска (2A или 3A)
- Исполнение: ПР (Go) и/или НЕ (No Go)
Порядок проверки и контроля
Контроль внешней резьбы калибром-кольцом осуществляется путем последовательной проверки прохода и непрохода соответствующими сторонами инструмента. Проверка считается корректной, если соблюдены условия чистоты резьбы, отсутствия заусенцев и калибр используется по назначению.
- Очистите резьбу детали от загрязнений и смазки.
- Визуально убедитесь в отсутствии повреждений на резьбе.
- Возьмите сторону ПР (Go) калибра-кольца и накрутите ее на резьбу до упора без чрезмерного усилия.
- Проверьте, что сторона ПР проходит по всей длине контролируемого участка.
- Возьмите сторону НЕ (No Go) и попробуйте накрутить ее на резьбу — она не должна проходить более чем на 1–2 нити.
- Зафиксируйте результат контроля в соответствующей документации.
Почему важна точная спецификация
Ошибка в выборе размера, TPI, серии резьбы или поля допуска калибра-кольца может привести к некорректной оценке качества резьбового соединения, появлению брака, усложнению сборки и отказу продукции в дальнейшей эксплуатации. Несоответствие параметров калибра фактическим требованиям чертежа ставит под угрозу взаимозаменяемость деталей, увеличивает риски рекламаций и финансовых потерь для производства.
